Vilken växlingsspärr är rätt för din applikation - och hur väljer du mellan åtta modeller?

Växla spärr utseendeenkelt, men det finns mer variation över sortimentet än de flesta förväntar sig. Yitailock producerar åtta spännlåsmodeller i den här serien – J100-serien – som täcker allt från kompakta höljesspännen till kraftiga industriella fästelement. Varje modell finns i förnicklat järn, 201 rostfritt stål och 304 rostfritt stål, och tre modeller har ett hänglåshål för ökad säkerhet. Så här navigerar du i området.

Vad dessa spärrar används till

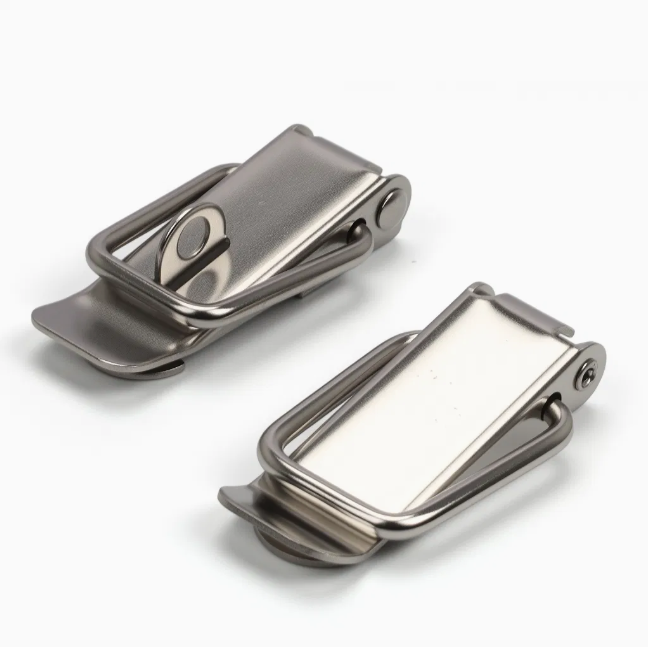

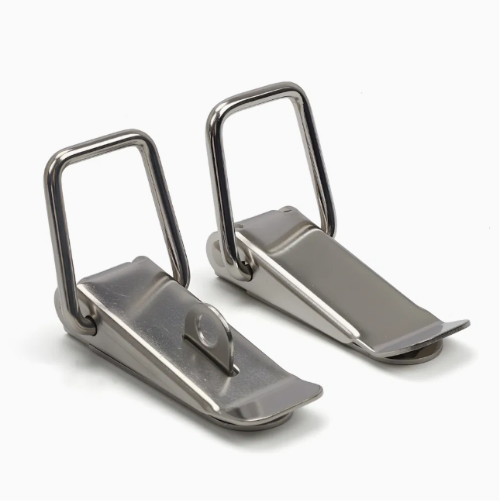

Vippspärrar i denna stil är ett vanligt val för lådor, verktygslådor, utrustningskapslingar, kopplingslådor och industriskåpsdörrar där en snabb, verktygsfri stängning behövs. Den fjäderbelastade öglan hakar över en hållare och snäpper på plats - öppnas genom att lyfta spaken, stäng genom att trycka ner den igen. Det är en enkel mekanism som håller tillförlitligt under vibrationer och upprepad användning, vilket är anledningen till att den dyker upp i så många olika applikationer.

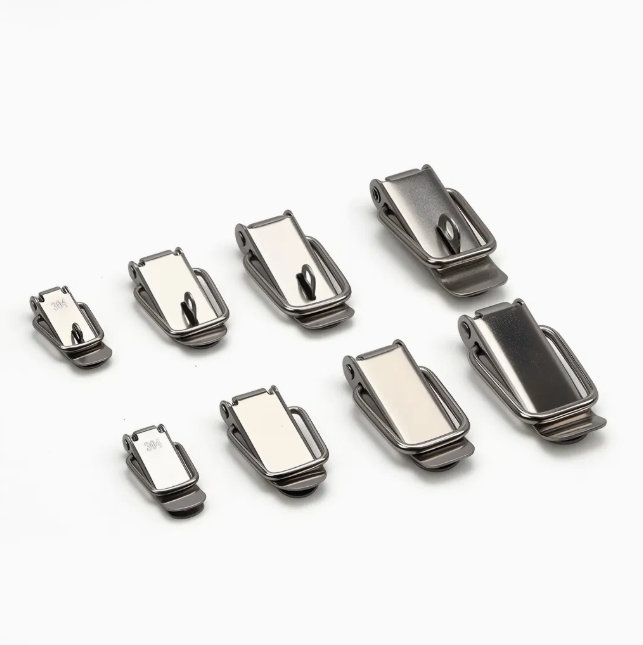

De åtta modellerna och deras dimensioner

Sortimentet sträcker sig från kompakt till kraftigt, med varje modell dimensionerad för olika dörrvikter och ramkonfigurationer:

J105 — 75,6×26,7 mm kropp, hållarhöjd 59 mm, 4×M4 monteringshål

J106 — 75×27mm kropp, hållarhöjd 59mm, 4×M4 monteringshål

J103 — 90,6×31,5 mm kropp, hållarhöjd 75,5 mm, 5×M4 monteringshål

J104 — 90,6×31,6 mm kropp, hållarhöjd 75,8 mm, 5×M4 monteringshål (hål för hänglås ingår)

J101 — 111×39 mm kropp, hållarhöjd 89,7 mm, 4×M5 monteringshål

J102 — 130×37,8 mm kropp, hållarhöjd 105,5 mm, 4×M5 monteringshål (hål för hänglås ingår)

J001 — 126,5×39 mm kropp, hållarhöjd 105 mm, 4×M5 monteringshål (hål för hänglås ingår)

De mindre modellerna – J105 och J106 – passar lättare paneler och kompakta kapslingar. Mellanklassen J103 och J104 täcker de flesta standardapplikationer för industriskåp. De större J101, J102 och J001 är byggda för tyngre dörrar eller fall där mer klämkraft och ett större hållaringrepp behövs.

Hänglås Hål modeller

J104, J102 och J001 har ett hänglåshål i spärrkroppen. Detta gör att ett hänglås kan föras genom öglan när spärren är stängd, vilket förhindrar att den öppnas utan nyckel. Detta är användbart för utomhuskapslingar, platsboxar eller andra applikationer där spärrlåset måste fungera som en åtkomstkontrollpunkt snarare än bara en stängningsmekanism.

Materialval

Alla åtta modellerna kommer i tre materialalternativ:

Nickelpläterat järn är det kostnadseffektiva valet för inomhusapplikationer i torra, stabila miljöer. Nickelplätering ger grundläggande korrosionsbeständighet, men den är inte lämpad för långvarig fuktexponering.

201 rostfritt stål sitter mellan de två — bättre korrosionsbeständighet än nickelpläterat järn, utan prislappen 304. Det fungerar bra för kapslingar i milt fuktiga eller semi-utomhusmiljöer där fullständigt skydd av marint kvalitet inte är nödvändigt.

304 rostfritt stål är det mest hållbara alternativet, lämpat för utomhusinstallationer, kustmiljöer eller var som helst som ser regelbunden fukt, rengöringskemikalier eller saltstänk. För industrispärrlåssom behöver hålla i sig under flera år av utomhusanvändning är 304 det enkla valet.

Att välja rätt modell

Börja med dörrens eller panelens vikt och räkna ut vilken karossstorlek som ger tillräckligt med spännkraft. Matcha monteringshålmönstret – M4 för de mindre modellerna, M5 för de större – till panelens material och tjocklek. Lägg till en modell med hänglåshål om åtkomstkontroll behövs. Välj sedan material utifrån installationsmiljön. Dessa fyra beslut täcker det mesta av vad som behövs för att få rätt spännlås från detta sortiment utan att över- eller underspecificera för applikationen.
