Hur väljer du rätt ventilationsfilter för ett elskåp eller industrikapsling?

Värme är ett av de mer enkla sätten att förkorta livslängden för elektriska komponenter inuti ett skåp. Aventilationsfilterset som passar ordentligt, filtrerar effektivt och passar installationsmiljön går långt för att hålla saker igång utan problem. Yitailock producerar ett komplett utbud av skåpventilationsfönster i ABS-plast i flera storlekar och konfigurationer — här är vad du bör veta innan du väljer ett.

XT-serien — filtrerad ventilation för elektriska kapslingar

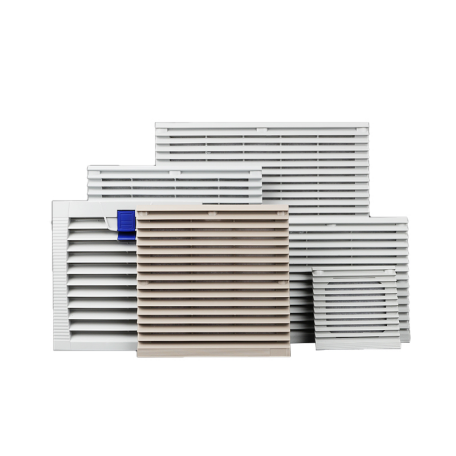

XT-serien täcker kvadratiskaventilationsfilterset från XT801 till XT807, var och en med ett jalusiförsett ABS-galler på utsidan och en G3-polymerfilterkudde på insidan. Filterdynan fångar upp damm och skräp innan den når komponenterna inuti höljet, vilket är den viktigaste skillnaden mellan detta och ett vanligt ventilationsgaller.

Storlekarna går från den kompakta XT801 (107×107 mm extern, 81×81 mm utskärning) upp till XT806 (322×322 mm extern, 280×280 mm utskärning) och den rektangulära XT807 (420×180 mm extern, 389×149 mm utskärning). De vanligast specificerade storlekarna tenderar att vara mellanklasserna XT803 till XT805, som passar standardpanelutskärningarna som finns på de flesta distributionsskåp och kontrollskåp.

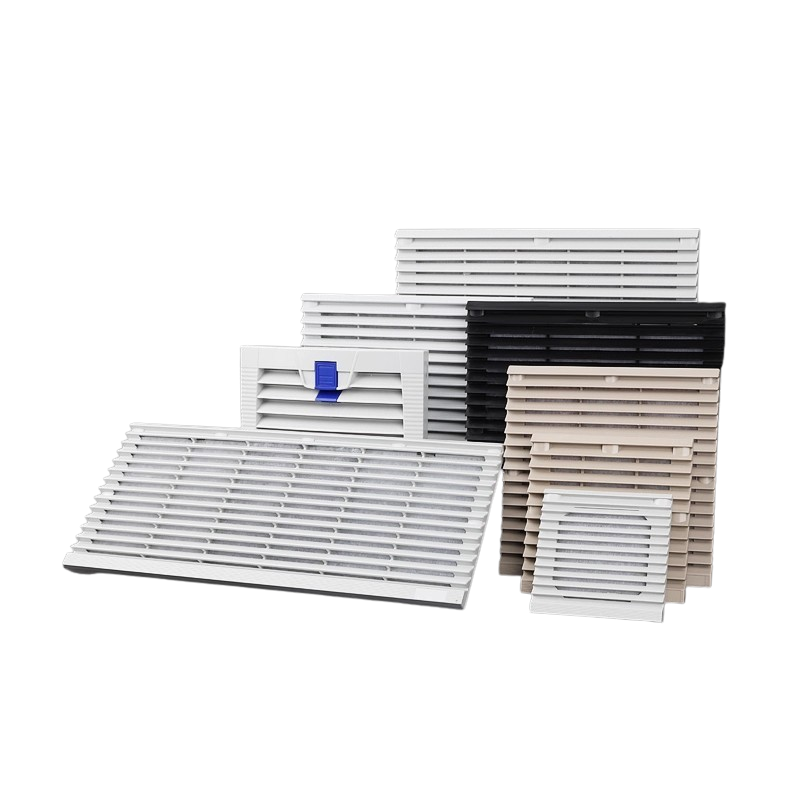

Färgerna är RAL 7035 (ljusgrå - standarden för de flesta industriskåp), RAL 7032 (en varmare stengrå) och svart för specifika installationer.

Normal typ vs. lång stil

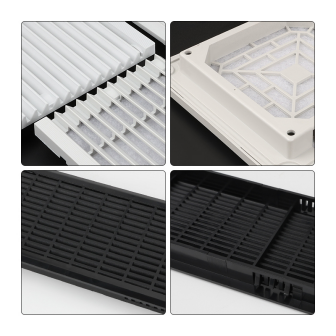

Två profilhöjder finns tillgängliga för modellerna XT804 och XT805. Den normala typen sitter närmare panelytan och passar standardinstallationer där skåpets väggtjocklek ligger inom det typiska intervallet. Den höga stilen har en djupare kropp, som rymmer tjockare panelväggar eller installationer där ytterligare utrymme mellan gallret och fläkten bakom det behövs. Bilder två och tre visar den interna layouten för var och en - den normala typen använder M4-skruvmontering vid en enda punkt, medan den höga stilen använder två M4-fästpunkter för en säkrare passform på djupare paneler.

Alternativ för självhäftande packningar

De flesta XT-modeller finns tillgängliga med eller utan en självhäftande punktpackning - den svarta tätningsremsan som löper runt filterramens omkrets. För kapslingar som behöver en viss dammtätning runt själva ventilationsfönstret är packningsversionen värd att specificera. Den pressar mot panelytan när gallret är monterat, vilket minskar gapet mellan ramen och den utskurna kanten. För standard inomhusskåp där inträngningsskydd runt gallret inte är ett problem, är den icke-häftande versionen det enklare och mer kostnadseffektiva valet.

Vissa XT804- och XT805-modeller är också tillgängliga med snäppfäste istället för skruvar, vilket påskyndar borttagning och utbyte av filter under underhåll.

Vanliga ventilationsgaller

För applikationer där filtrering inte krävs – endast passivt luftflöde – finns vanliga ventilationsgaller i tre storlekar: 78×200 mm, 78×456 mm och 80×461 mm. Dessa har ingen filterkudde inuti, vilket gör dem lämpade för kapslingar där damminträngning inte är ett problem men luftflödet fortfarande måste hanteras över panelen.

Att välja rätt

Storlek är det första beslutet – matcha de yttre måtten till det tillgängliga panelutrymmet och bekräfta utskärningsstorleken innan du beställer. Därefter handlar valet mellan filtrerad XT-serie och vanligt galler till om dammskydd behövs. Inom XT-serien är den självhäftande packningen värd att lägga till för alla installationer där skåpsventilationsfönstret behöver sitta jämnt och täta mot panelen. Normal kontra hög stil följer av kraven på paneltjocklek och fläktspel.
