90 graders böj skåpgångjärn

För köpare som köper gångjärn för dolda kapslingar från Yitai Lock, täcker 90-gradersböjda skåpgångjärn CL275-serien två öppningsvinklar över sina tre modeller — 120° på CL275-1 och 90° på både CL275-2 och CL275-3. CL275-2 och CL275-3 har samma horisontella fotavtryck men skiljer sig i sina sidomått, så valet mellan dem beror på den specifika dörrpanelen och karmgeometrin i ditt skåp. Alla tre använder en Φ5 mm pipa med en Φ4 öppen låsring för stifthållning.

Modellalternativ och dimensioner

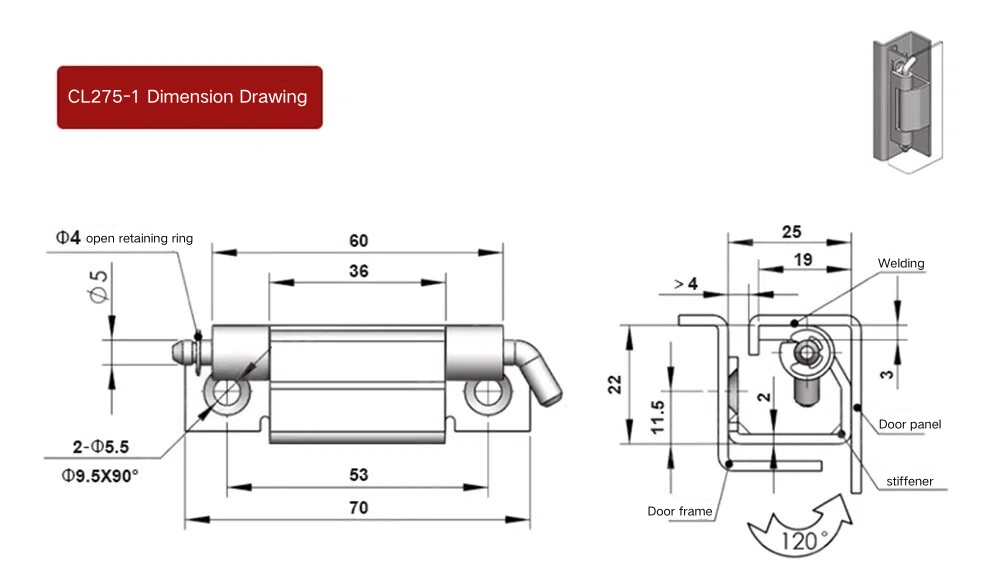

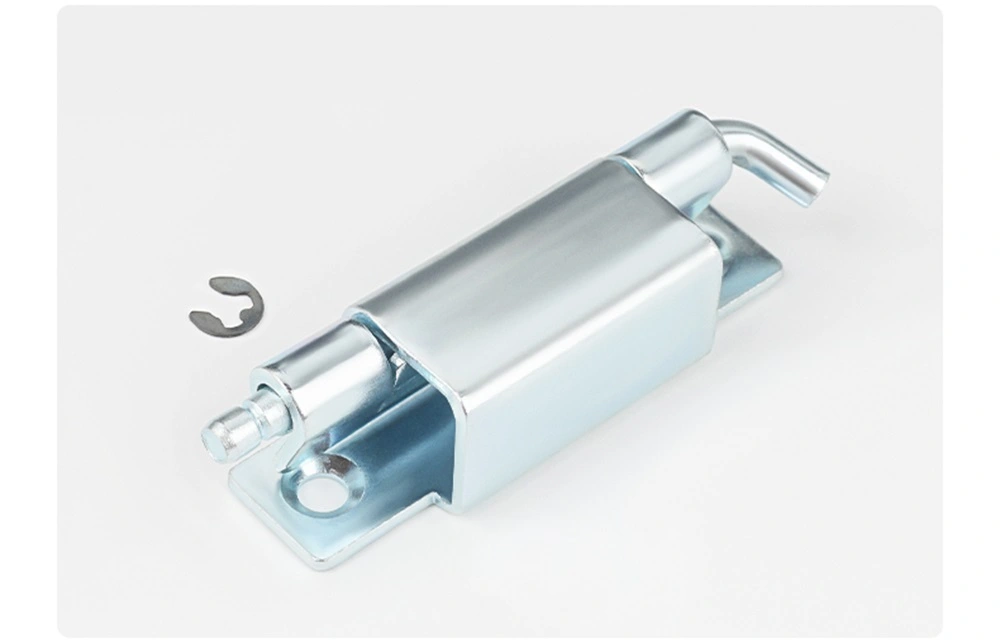

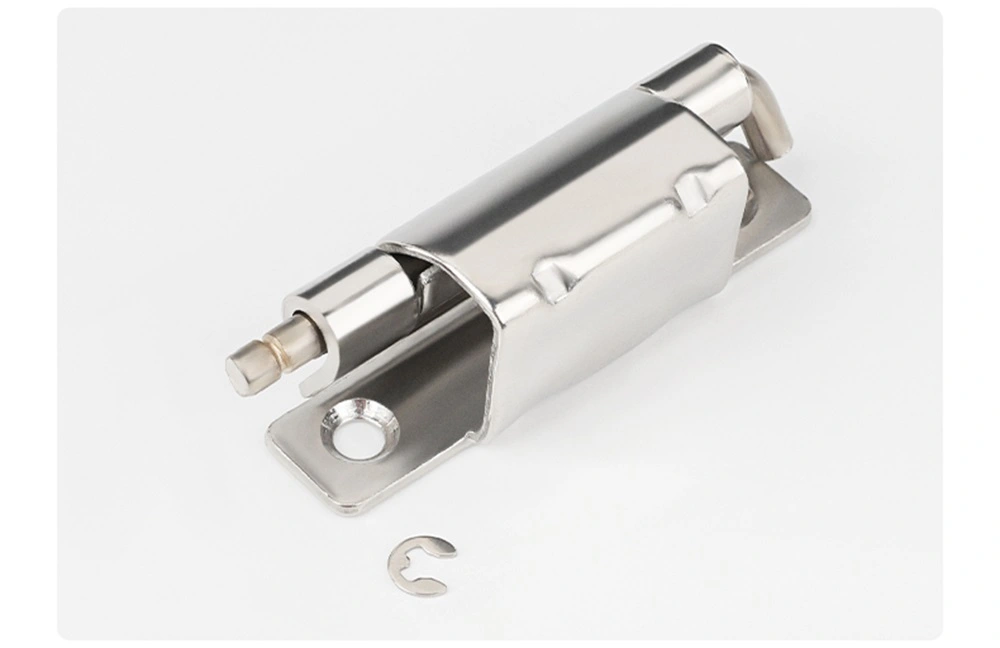

90 Degree Bend Cabinet Gångjärn CL275-1 är den största modellen, med en total längd på 70 mm och en gångjärnskropp på 60 mm. Det inre avståndet mellan monteringsvingarna är 53 mm, cylinderdiametern är Φ5 mm och de två monteringshålen är Φ5,5 mm med en Φ9,5×90° försänkning. CL275-1 öppnas till 120°, vilket gör den till rätt val där en bredare dörrsväng behövs.

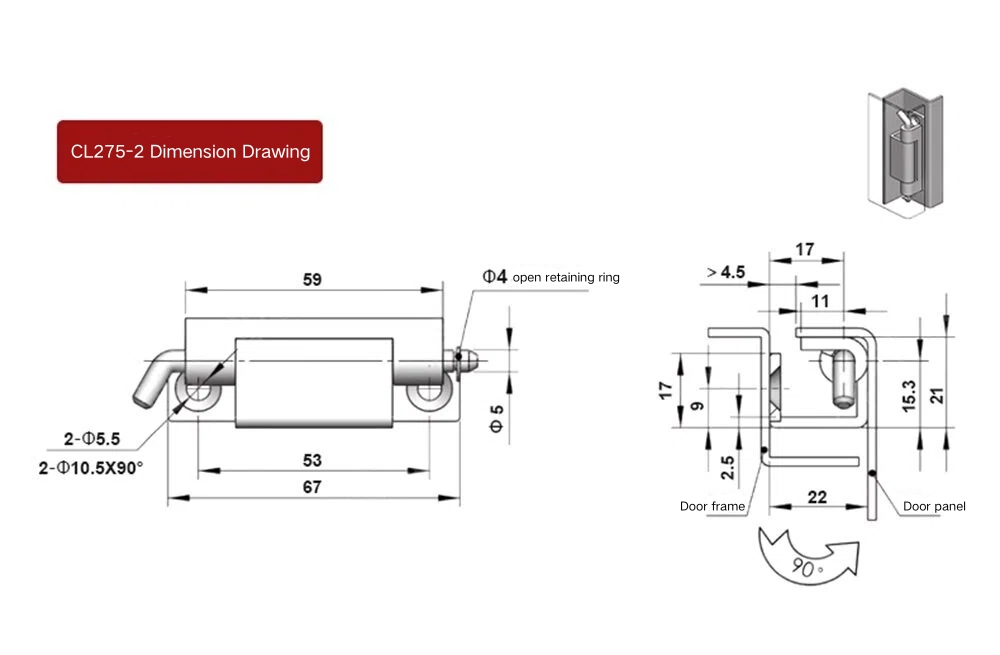

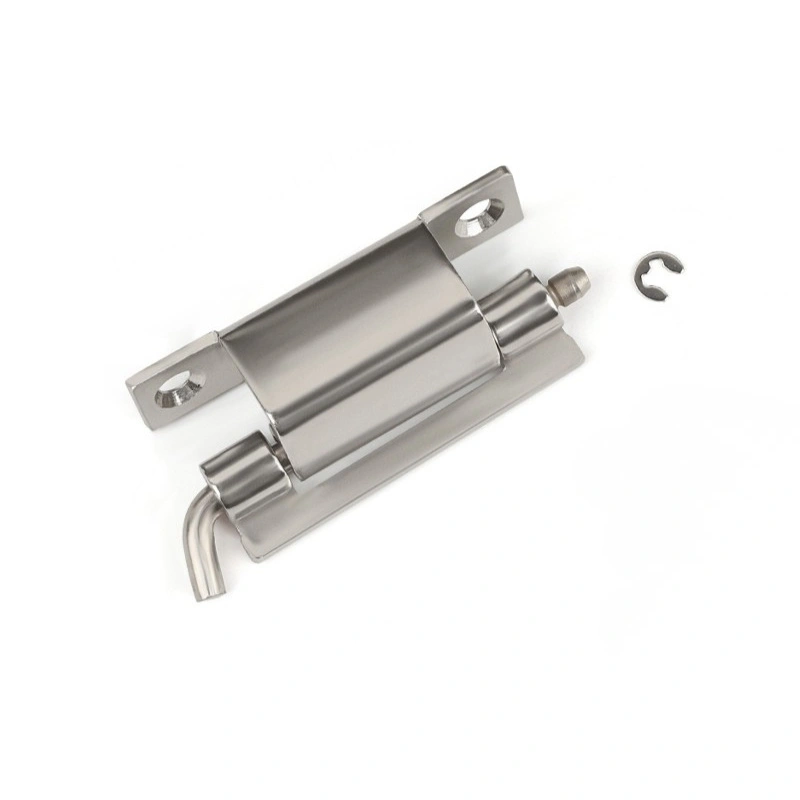

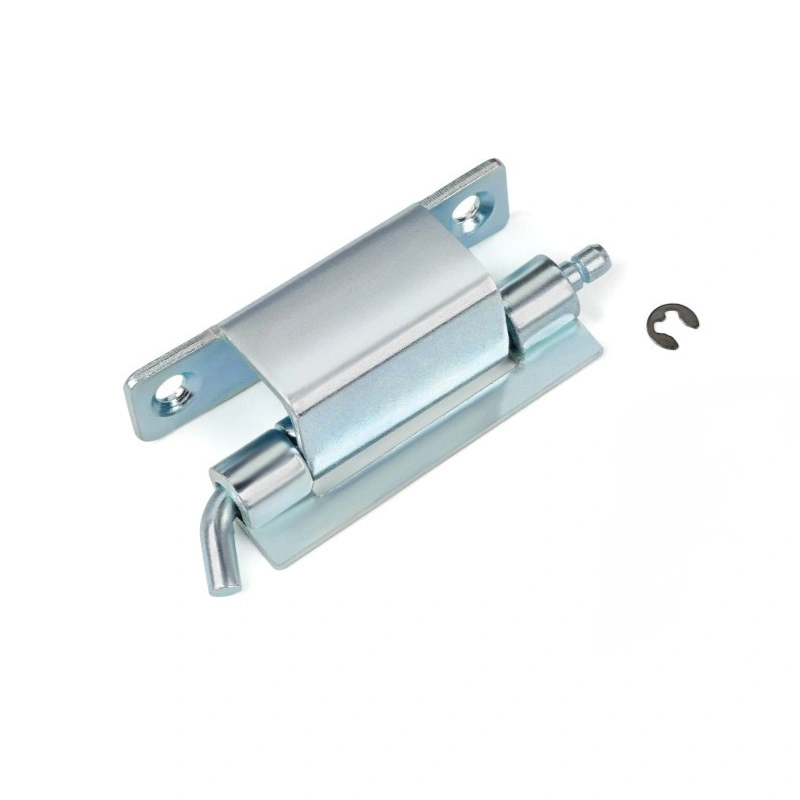

CL275-2 och CL275-3 är båda öppna till 90° och delar en 53 mm inre spännvidd och Φ5 mm pipa, men skiljer sig i sina övergripande dimensioner och hålkonfigurationer. CL275-2 har en total längd på 67 mm med en 59 mm kropp och använder två Φ5,5 mm hål tillsammans med två Φ10,5×90° försänkta hål. CL275-3 har en 60 mm kropp och en total längd på 67 mm med två Φ5,2 mm monteringshål. Den laterala profilen på CL275-3 skiljer sig också från CL275-2, med ett ingreppsdjup för dörrkarmen på 19,3 mm och en total sidohöjd på 20,2 mm – detaljer som är viktiga när det 90 graders böjda skåpgångjärnet monteras i en specifik ramkanal.

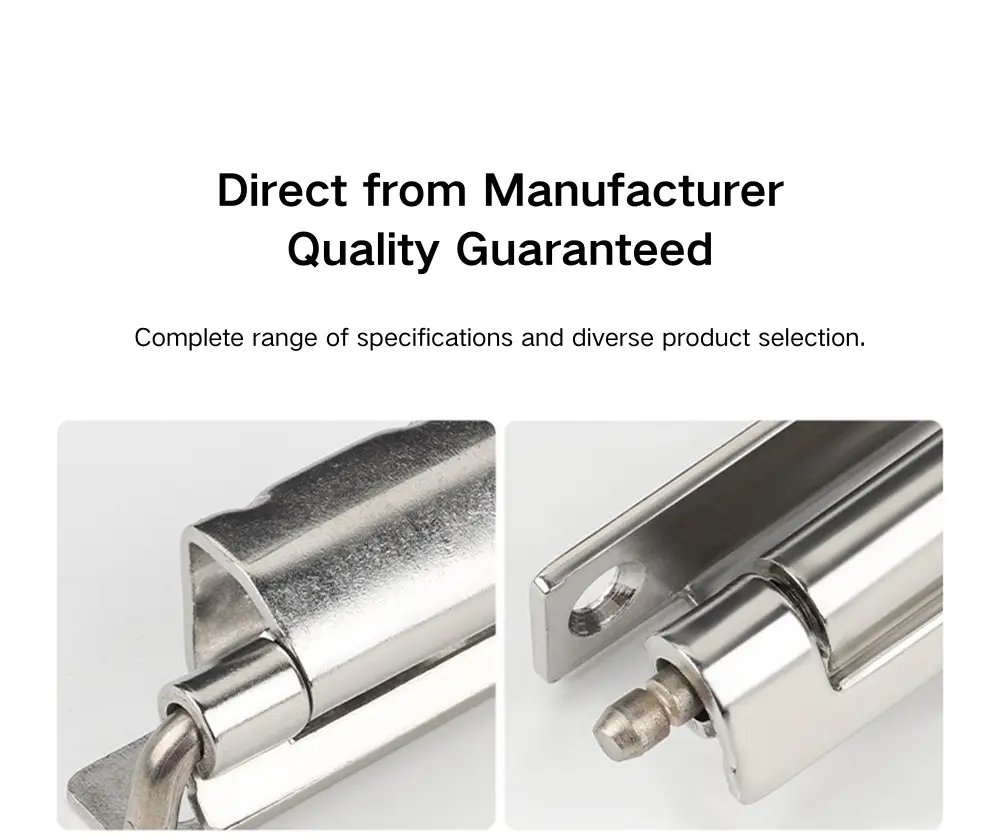

Struktur och installation

Alla tre modellerna av 90 Degree Bend Cabinet Gångjärn installeras genom svetsning. Den böjda vingdesignen innebär att en sida av gångjärnet sitter mot insidan av dörrkarmkanalen och den andra mot dörrpanelen, med gångjärnstrumman sittande infälld i karmprofilen snarare än på skåpets framsida. Denna dolda placering är det som skiljer CL275 från ett standard utanpåliggande gångjärn.

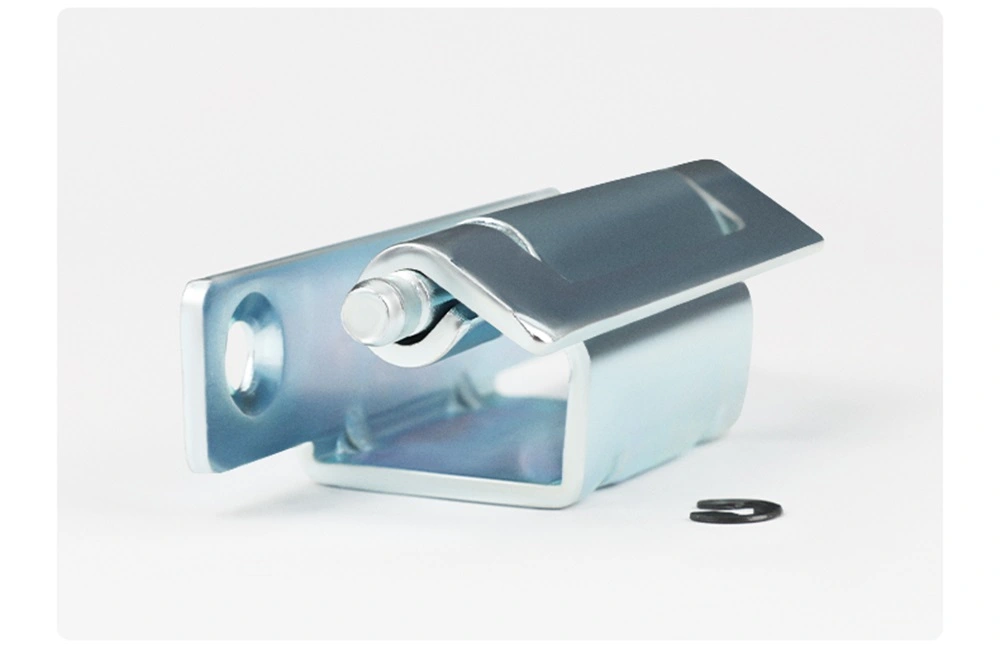

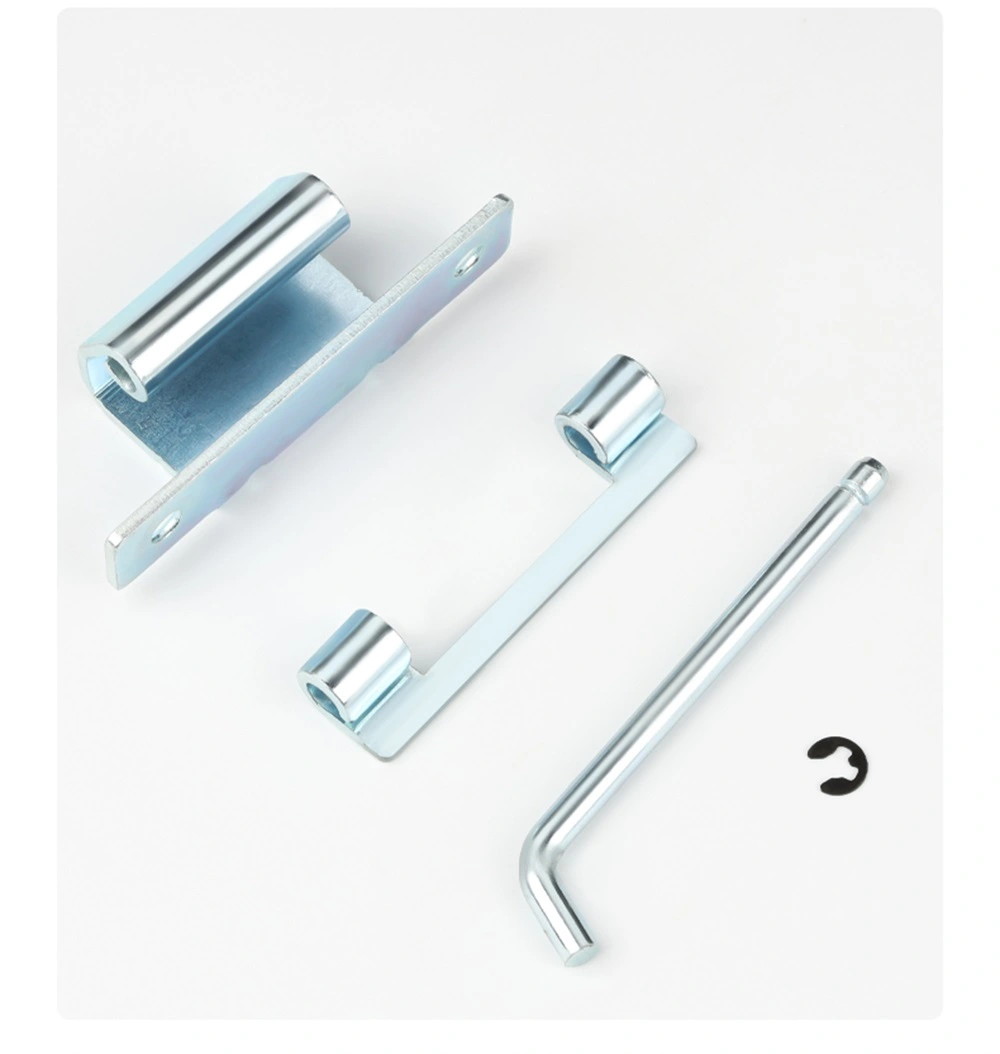

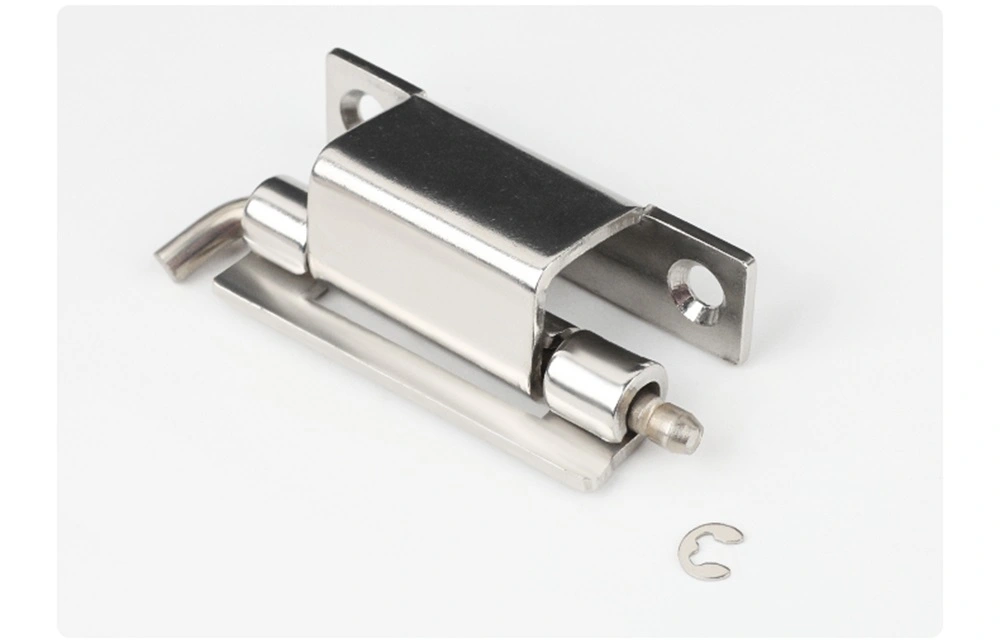

Det 90 graders böjda skåpets gångjärn använder en Φ4 öppen låsring på alla tre modellerna för att hålla stiftet på plats under drift. Dörrbladet kan tas bort genom att koppla ur låsringen och dra i stiftet - inga verktyg krävs - vilket är användbart för skåp som behöver ta bort dörren då och då för invändig åtkomst eller underhåll. Den svetsade installationen håller den fasta vingen permanent förankrad i ramen, så att upprepad dörrborttagning inte påverkar monteringen.

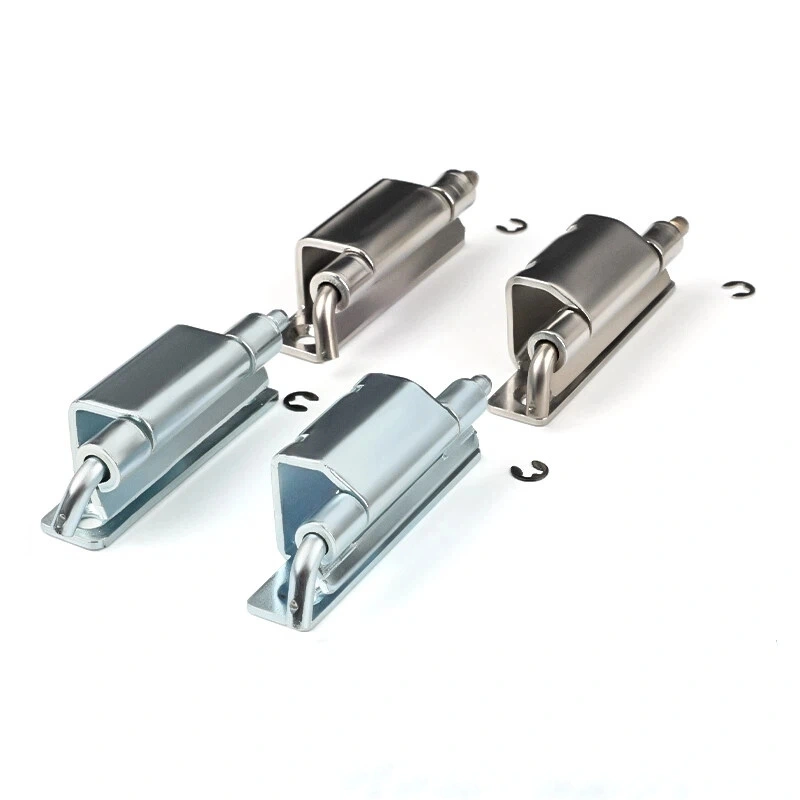

Material och ytbehandling

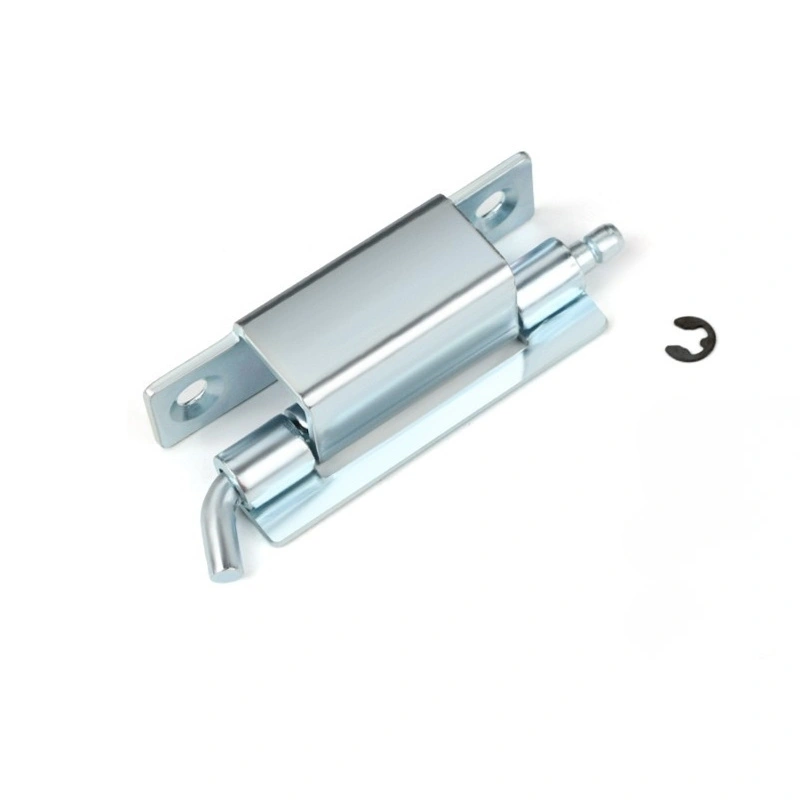

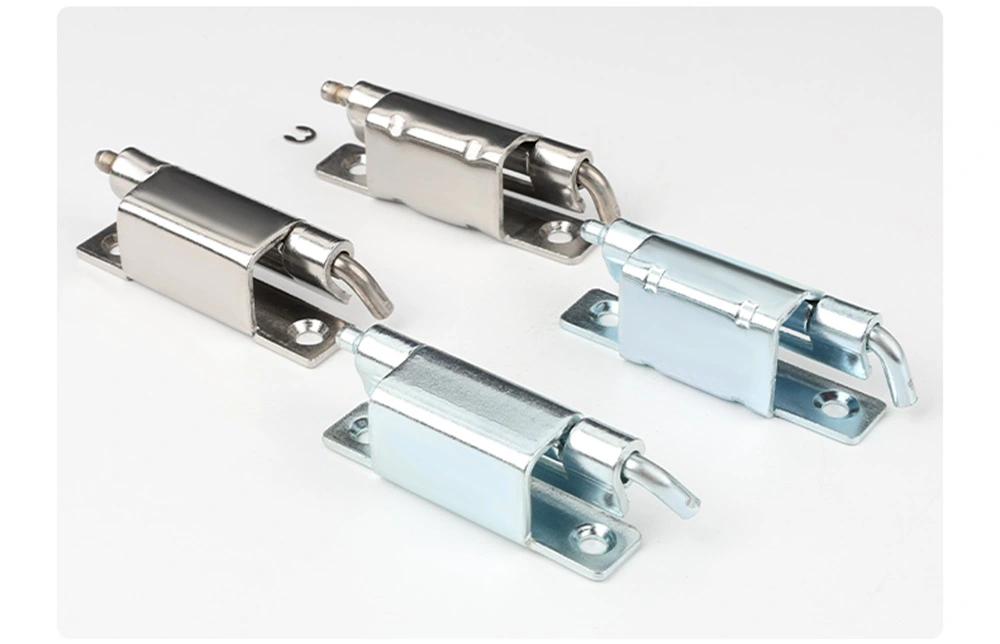

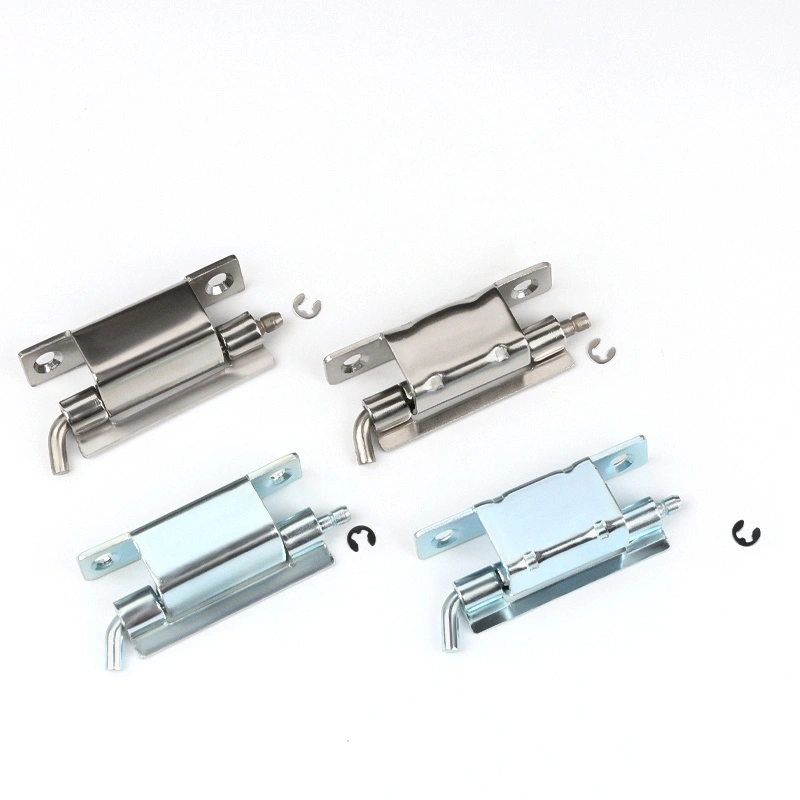

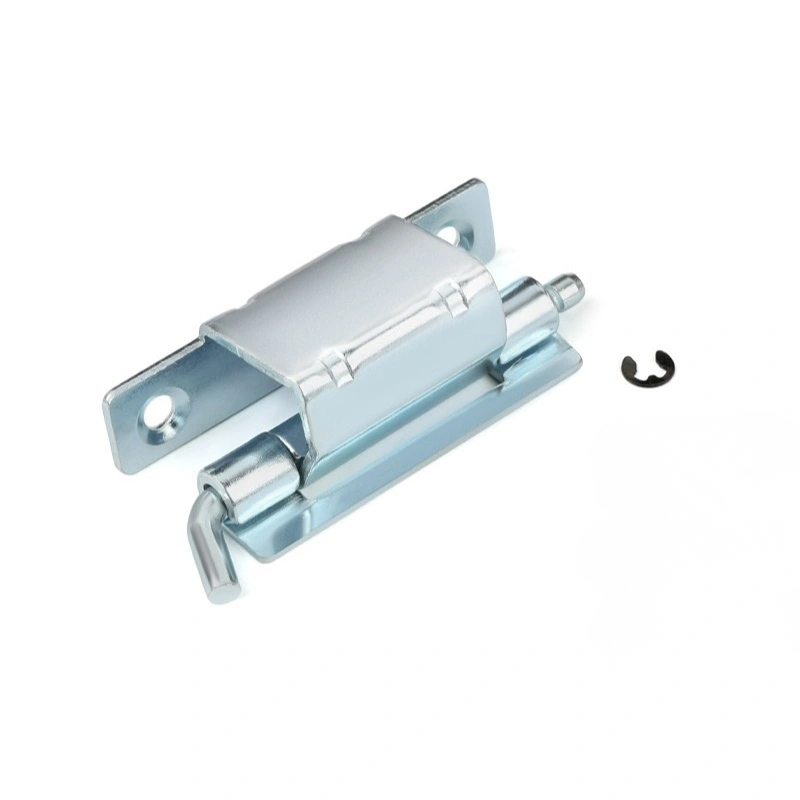

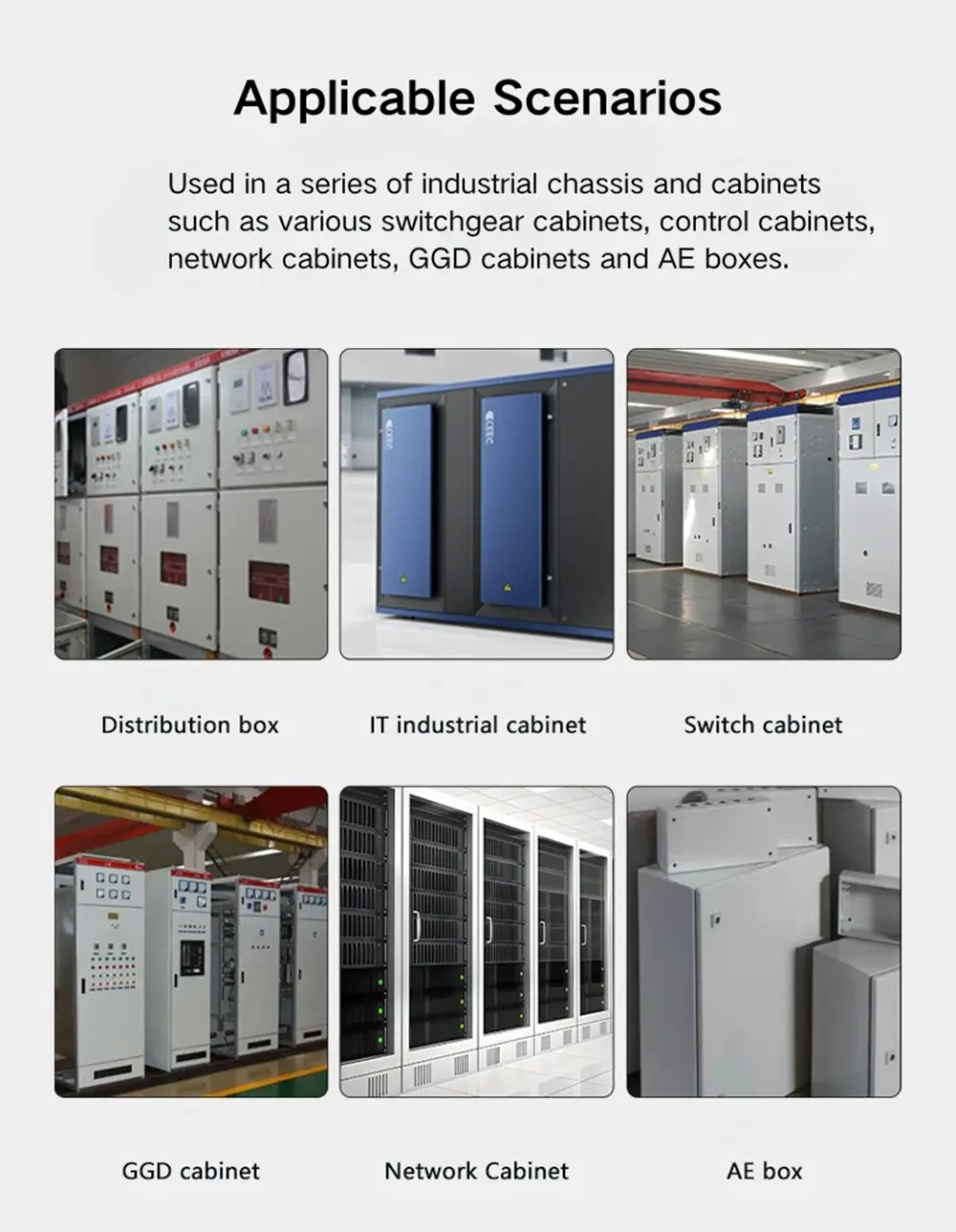

90 Degree Bend Cabinet Gångjärn finns i galvaniserat kolstål och 304 rostfritt stål. Kolstålversionen har en zinkplätering som ger tillräckligt korrosionsskydd för inomhuskapslingar i torra eller klimatkontrollerade miljöer. Det är standardvalet för de flesta applikationer med elskåp och distributionsboxar där installationen är inomhus och fukt inte är en faktor.

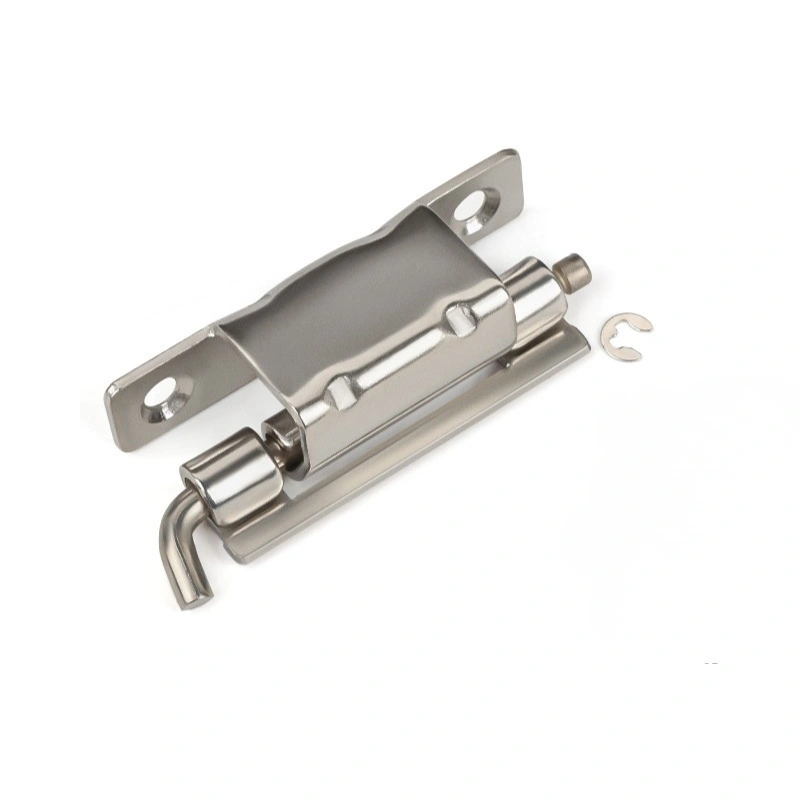

304 rostfritt stål 90 graders böj skåpgångjärn är det bättre alternativet när kapslingen utsätts för fukt, utomhusförhållanden eller miljöer med hög luftfuktighet. Rostfritt stål tenderar också att bli specificerat när skåpets exteriör finish är ett övervägande, eftersom det håller sitt utseende bättre över tid än galvaniserat kolstål under utmanande förhållanden. Båda materialen finns tillgängliga för alla tre CL275-modellerna.

FAQ

F1: Vilka är de tre modellerna i CL275-serien och hur skiljer de sig åt?

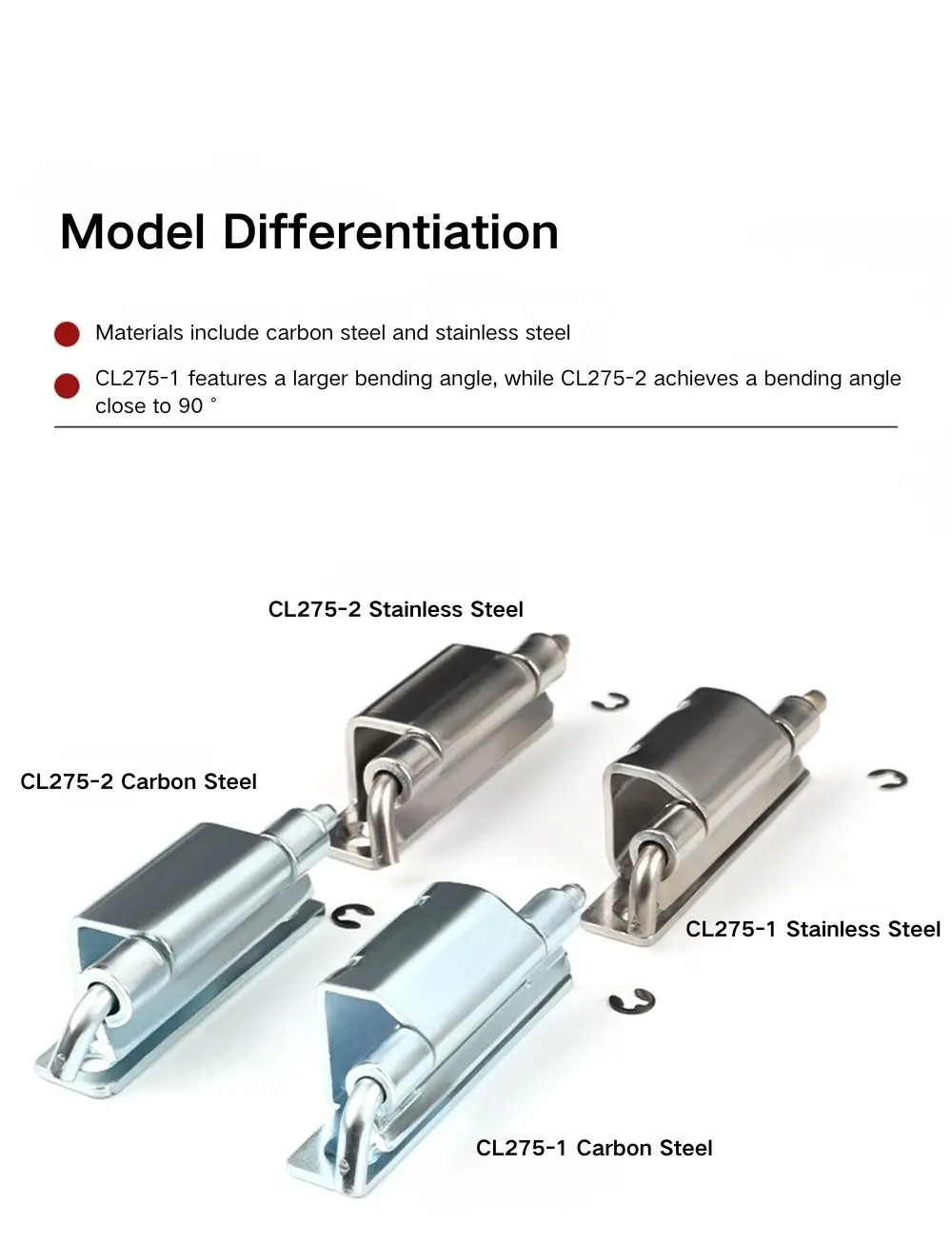

CL275-serien inkluderar CL275-1, CL275-2 och CL275-3. CL275-1 öppnar till 120° och är den största modellen med 70 mm total längd. CL275-2 och CL275-3 är båda öppna till 90° och delar samma horisontella dimensioner, men skiljer sig i sin sidoprofil och monteringshålskonfiguration. Alla tre är svetsade gångjärn med en Φ5 mm pipa.

F2: Vad är öppningsvinkeln för varje modell?

CL275-1 öppnar till 120°. CL275-2 och CL275-3 är båda öppna till 90°. Öppningsvinkeln fixeras av gångjärnsvingarnas böjgeometri och kan inte justeras efter installationen.

F3: Hur installeras CL275-gångjärnet?

Alla tre CL275-modellerna installeras genom svetsning. Den böjda vingen svetsas fast i skåpsramen eller dörrpanelen under tillverkningen. Det finns inget skruvmonteringsalternativ i denna serie.

F4: Hur hålls gångjärnsbulten kvar och kan dörren tas bort?

Alla CL275-modeller använder en Φ4 öppen låsring för att hålla stiftet på plats. För att ta bort dörren, koppla ur låsringen och dra i stiftet - inga verktyg behövs. Den svetsade basen förblir fixerad i karmen, så att dörren kan tas bort och sättas fast igen utan att påverka gångjärnsmonteringen.

F5: Vilka material finns tillgängliga?

CL275 böjde skåpgångjärn kommer i galvaniserat kolstål och 304 rostfritt stål. Kolstål passar inomhus, torra kapslingar; rostfritt stål är det bättre valet för utomhusinstallationer eller miljöer med regelbunden fuktexponering.

F6: Vad är skillnaden mellan CL275-2 och CL275-3?

Båda modellerna delar samma horisontella dimensioner och 90° öppningsvinkel, men deras sidoprofiler skiljer sig åt. CL275-3 har ett ingreppsdjup för dörrkarmen på 19,3 mm och en sidohöjd på 20,2 mm, medan CL275-2 har olika sidoavstånd som är anpassade till en annan ramkanalgeometri. Välj baserat på din specifika dörrkarm och panelmått.
