Påsvetsad parlamentsled

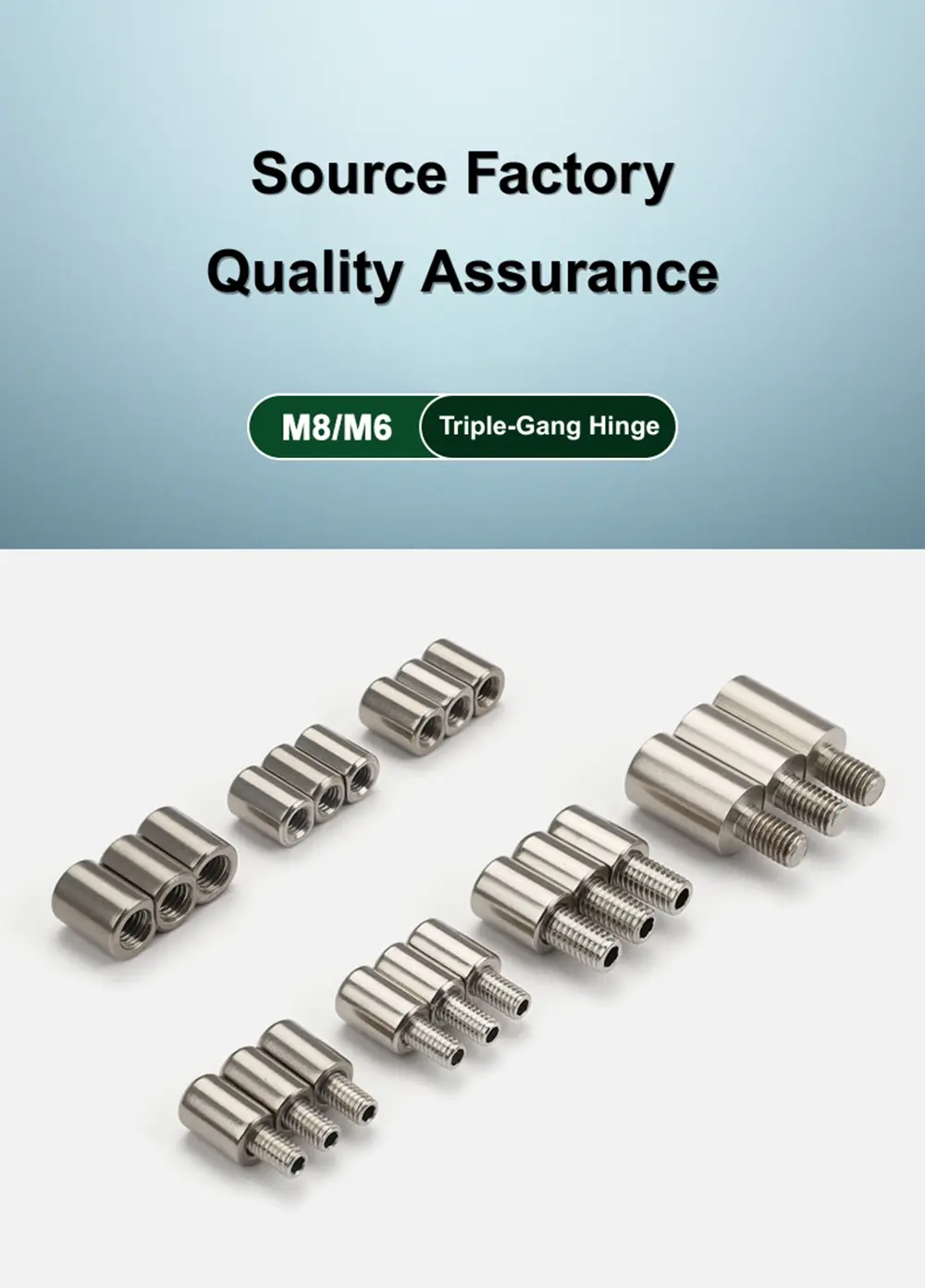

För dessa dörrgångjärn för grossistförsäljning av paneldörrar från Yitai Lock kommer Weld-On Parliament Pivot Hinge i elva varianter som täcker invändiga och externa gängtyper, M6 och M8 storlekar, integrerade och löstagbara stiftkonfigurationer och både 201 och 304 rostfritt stål. Den integrerade typen har en fast stift anpassad för permanenta installationer; den löstagbara typen har en sidoutgångsstift som kan dras ut för att ta bort dörren utan verktyg, vilket är det vanligaste valet för kapslingar som behöver regelbundet avlägsna dörren under underhåll eller installation.

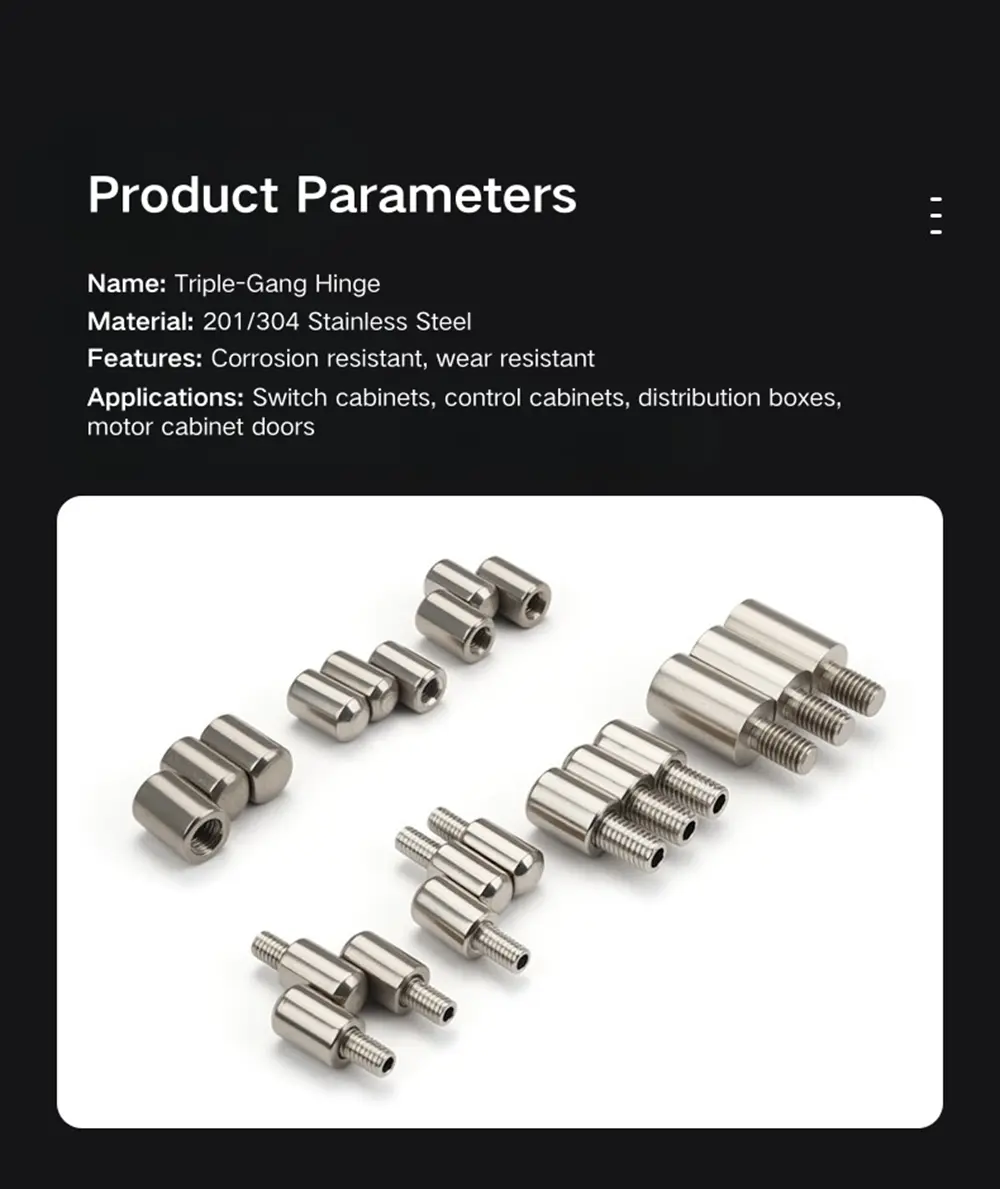

Produktmodell	M8/10/12/14/16 Ytgångjärn
Material	Järn/201 rostfritt stål/304 rostfritt stål
kan välja färg	Rostfritt stål/svart
Användande	Lämplig för olika typer av kopplingsskåp, styrboxar m.m

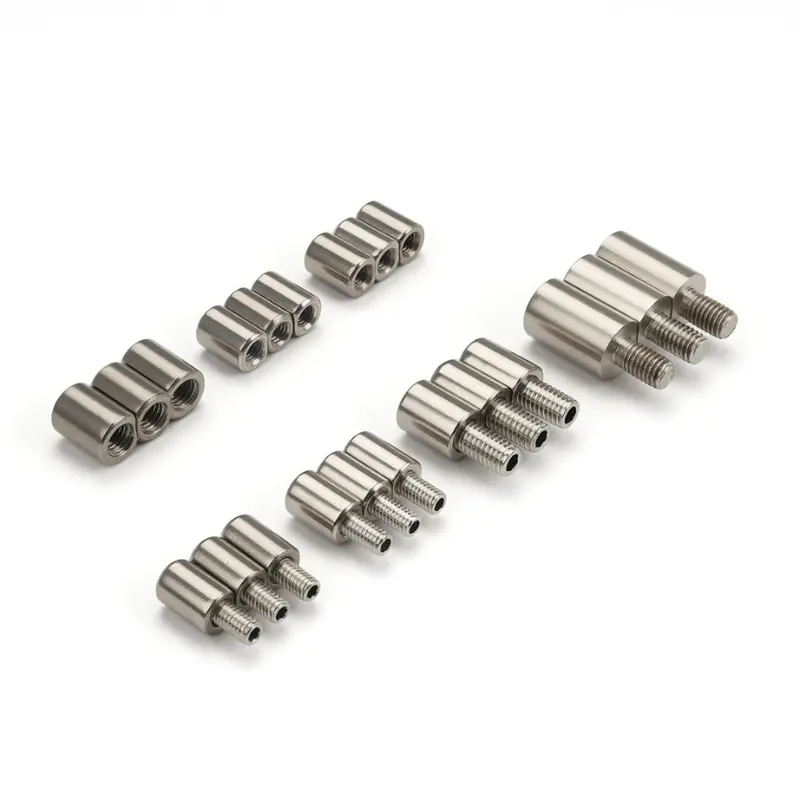

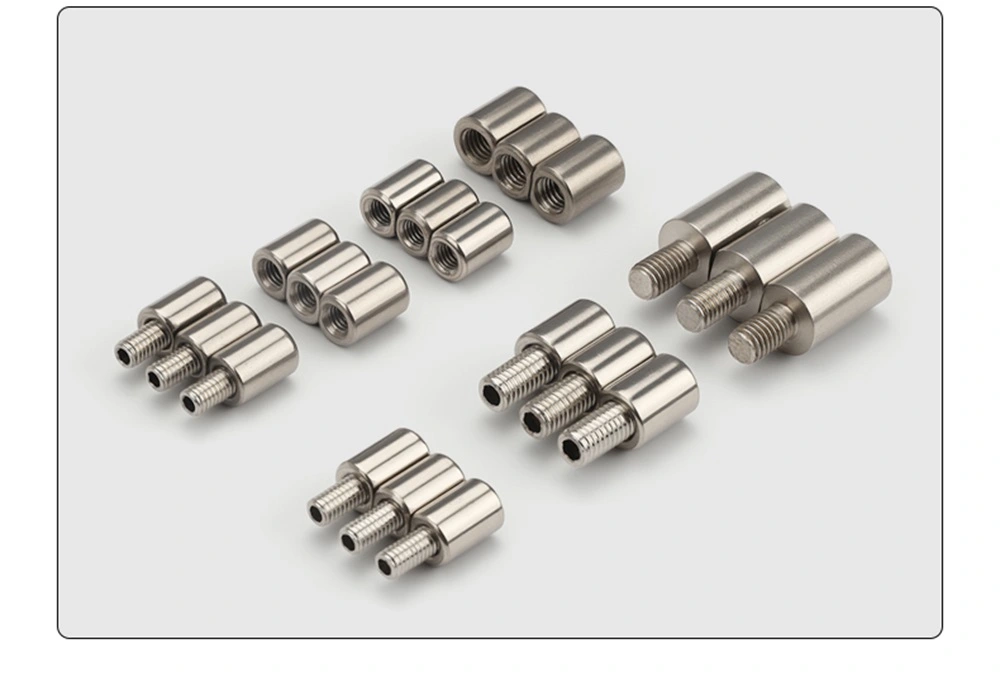

Modellalternativ och gängtyper

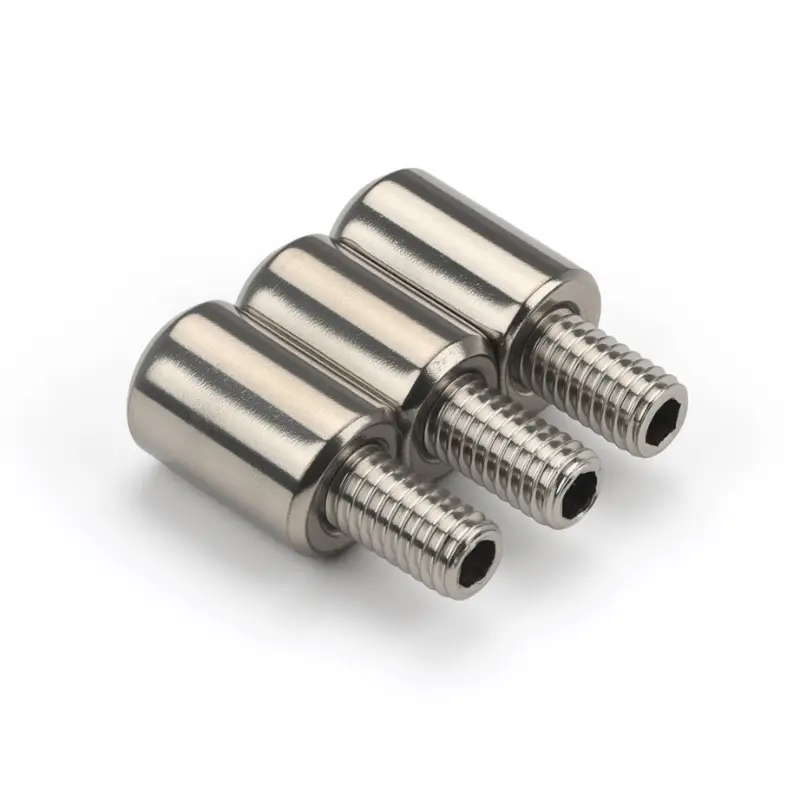

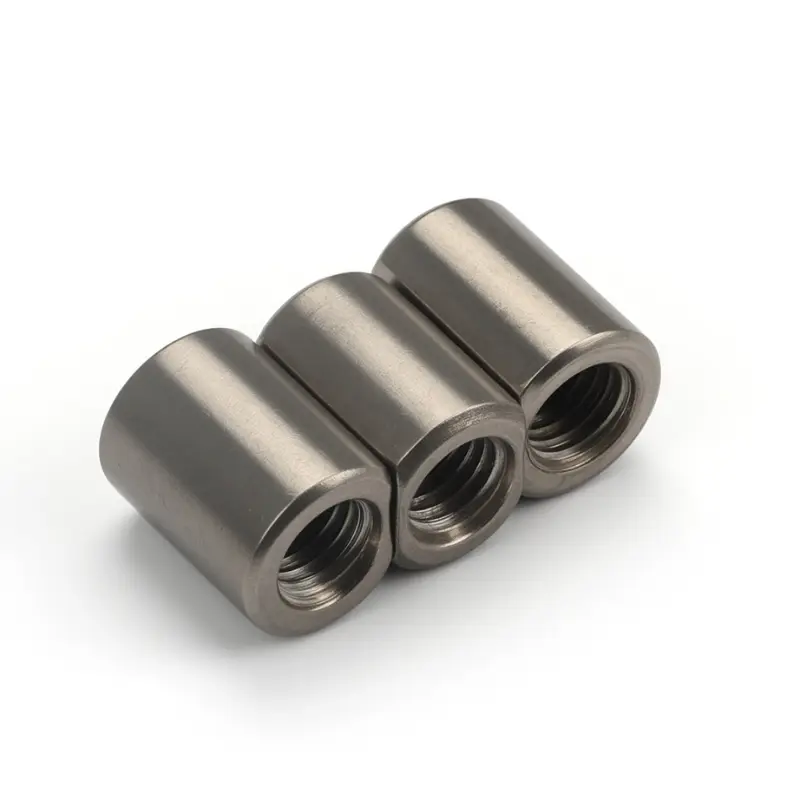

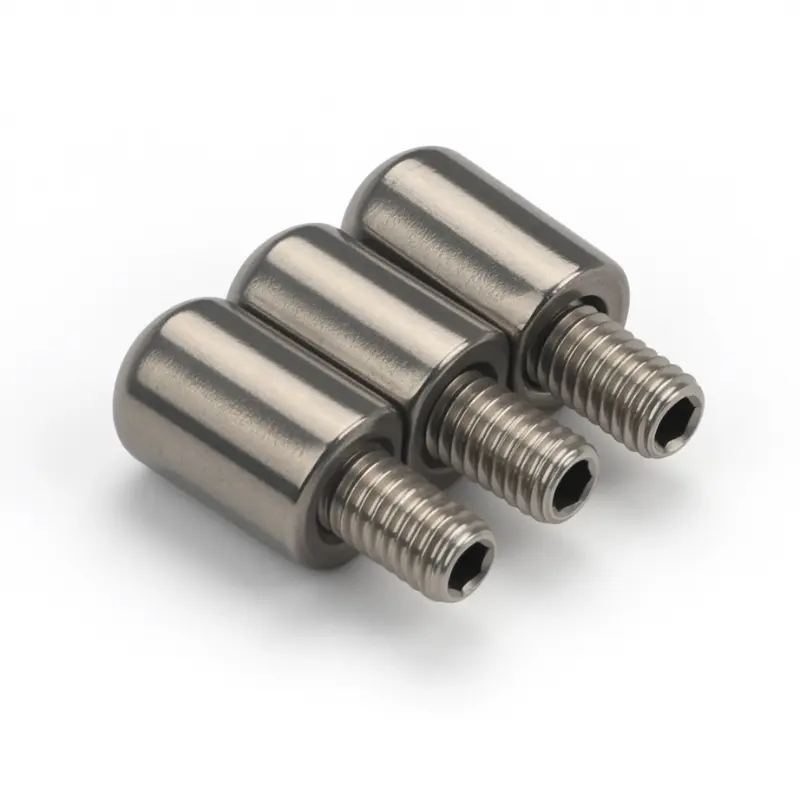

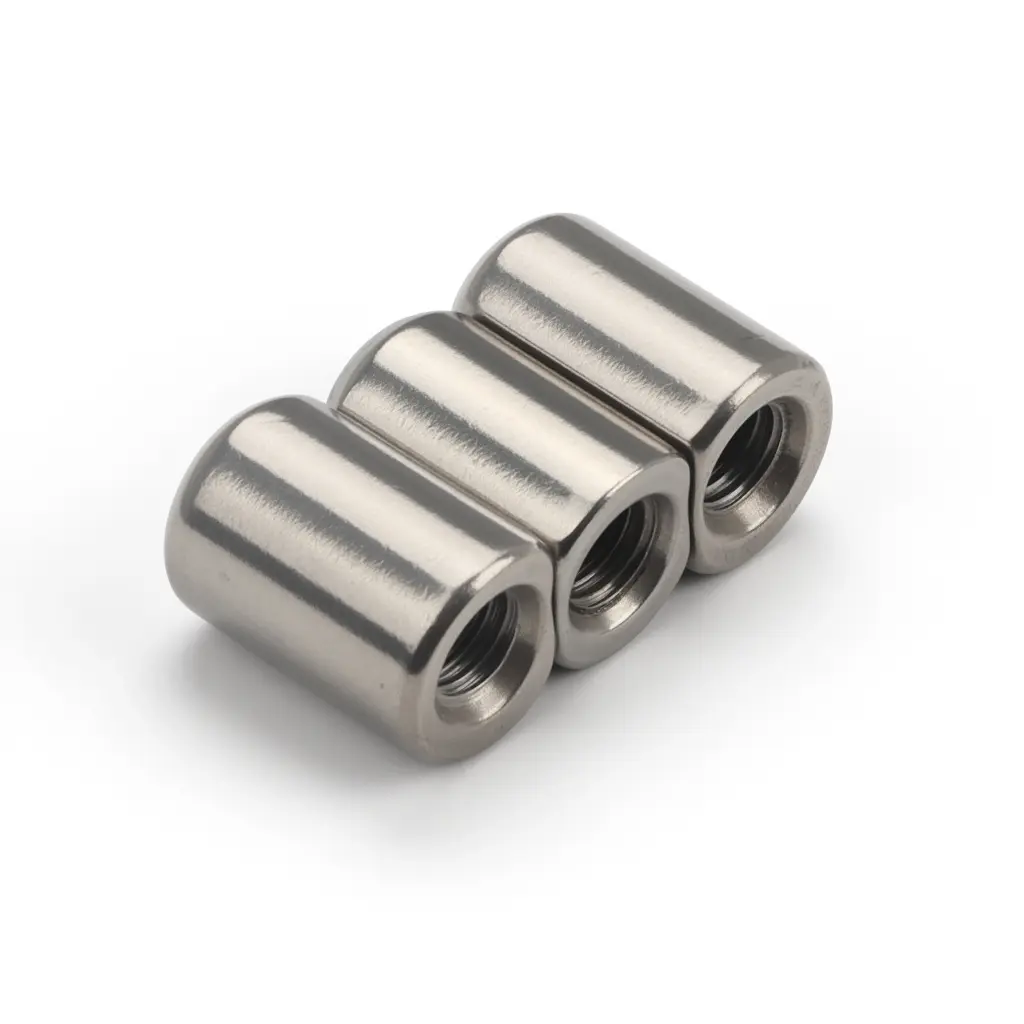

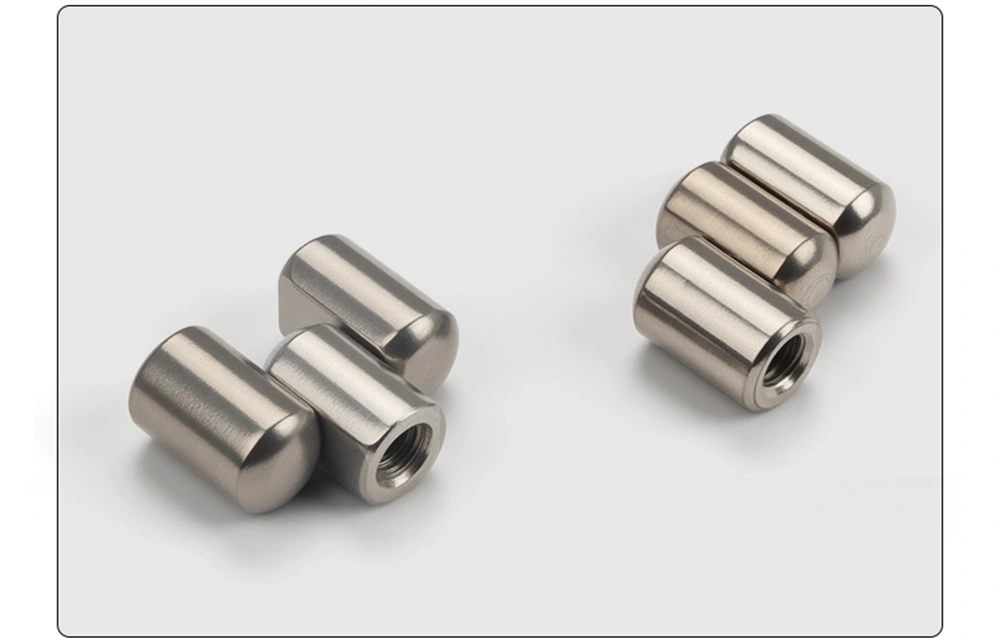

Weld-On Parliament Pivot Hinge erbjuds i interna och externa gängversioner i både M6 och M8 storlekar. Den utvändiga gängtypen har en utskjutande gängad tapp på monteringsänden som träs direkt in i ett gängat hål i dörrpanelen eller karmen. Den invändiga gängtypen har en gängad hylsa på monteringsänden som tar emot en bult från panelsidan. Båda kopplar in monteringsytan genom gängning och säkras sedan genom svetsning för en permanent, stabil installation.

Inom gångjärnsområdet är M6-utvändig gängad integrerad typ och M6-invändig gängintegrerad variant med fast stift – stiftet är en del av gångjärnskroppen och kan inte tas bort. Alla andra varianter är löstagbara, med ett sidohål genom pipan som gör att stiftet kan skjutas ut när dörren behöver lossas. Varianten M8×16 utvändig gänga är det längsta dubbalternativet i sortimentet, lämpad för paneler med större monteringsdjup.

Struktur och dimensioner

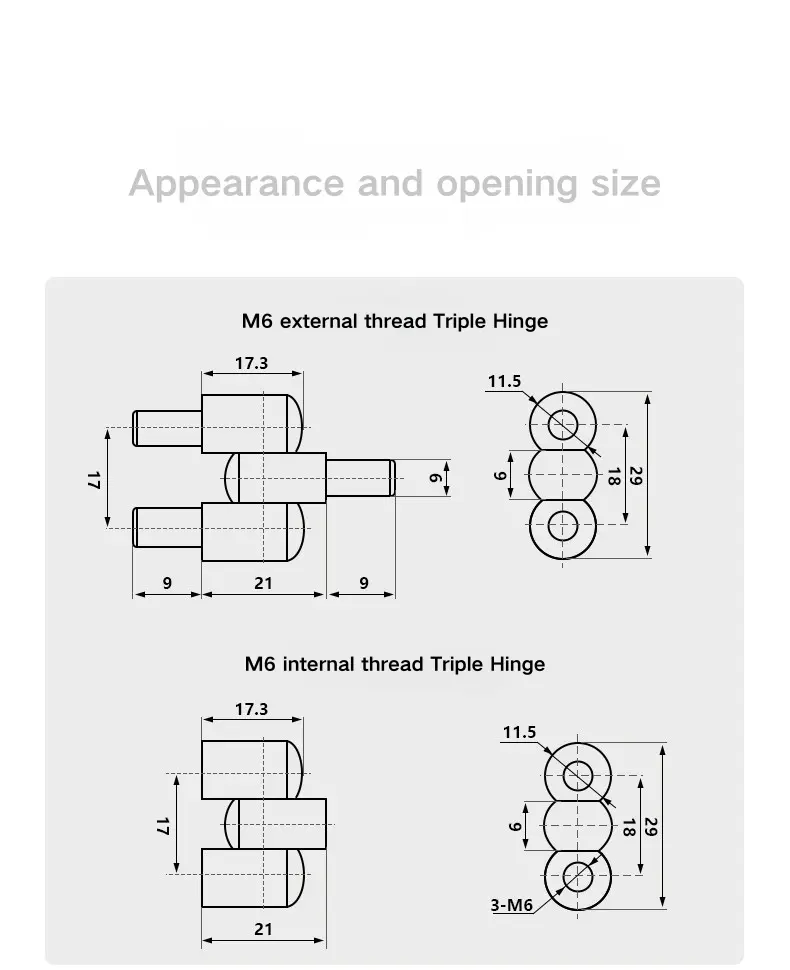

M6 Weld-On Parliament Pivot Hinge har en total längd på 17,3 mm med en 21 mm spännvidd. Den yttre gängversionen lägger till 9 mm dubbförlängningar i varje ände, vilket ger en total spridning på 39 mm. Den tredubbla pipstapeln mäter 29 mm i total höjd över tre sektioner på 9 mm, 18 mm, och den övre knogen, med en 11,5 mm pipbredd och en stiftdiameter på 6 mm.

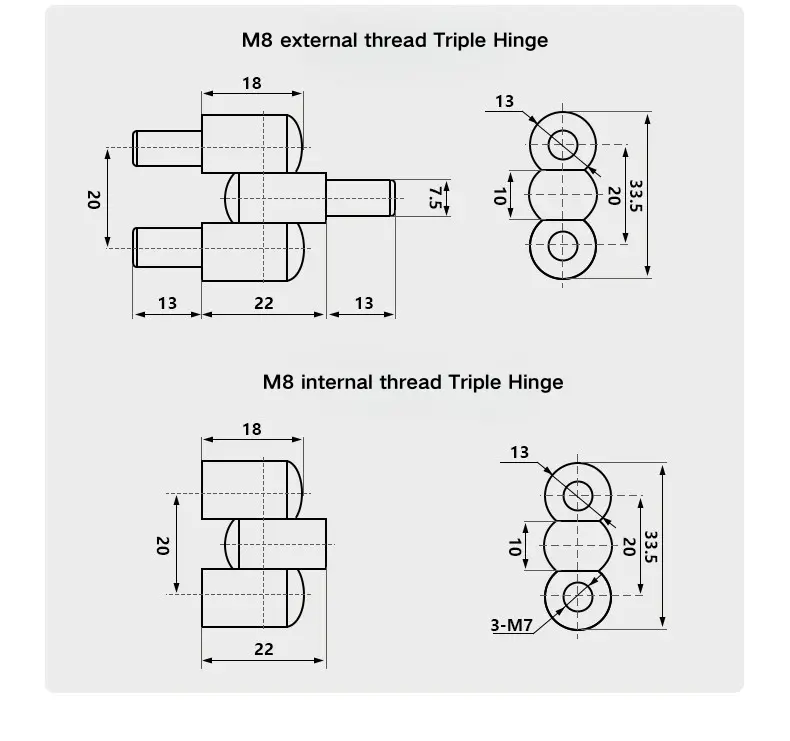

M8-gångjärnet är proportionellt större, med en kroppslängd på 18 mm och en mittspann på 22 mm. Den utvändiga gängversionen lägger till 13 mm dubbförlängningar på varje sida för en total spridning på 48 mm. Den tredubbla pipstapeln löper 33,5 mm i total höjd över tre sektioner - 10 mm, 20 mm och den översta knogen - med en 13 mm pipbredd och en stiftdiameter på 7,5 mm. Varianten med invändig gänga M8 använder 3×M7 gängade hylsor.

Installation och stiftkonfiguration

Det påsvetsade svängjärnet för parlamentet installeras genom att skruva in tappen eller hylsan i dörrpanelen eller ramens monteringspunkt och sedan svetsa för att fixera positionen permanent. Denna kombination av gängingrepp och svetsning ger ett säkert fäste som hanterar både rotationsbelastningen vid dörrcykling och eventuella sidokrafter på gångjärnet under användning.

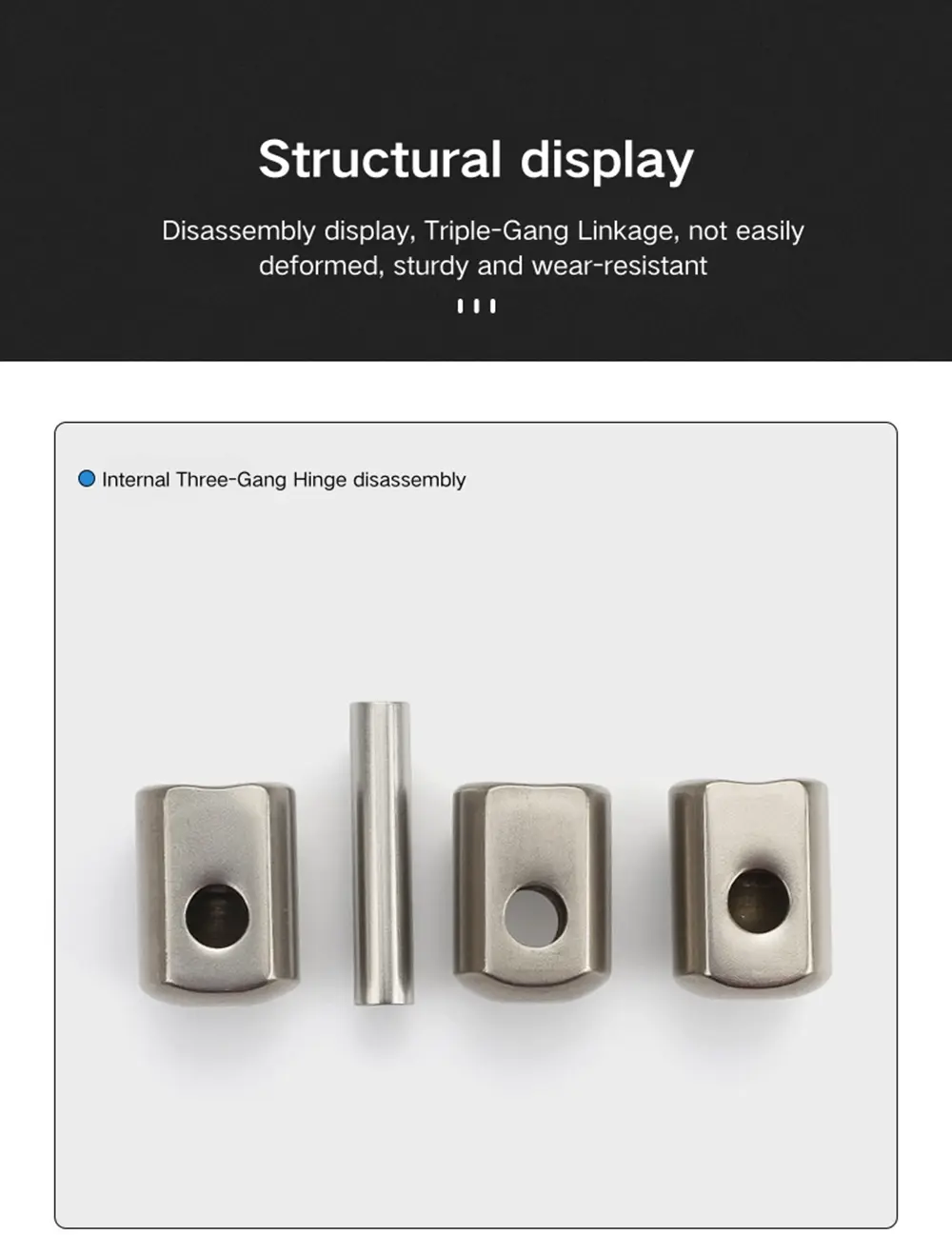

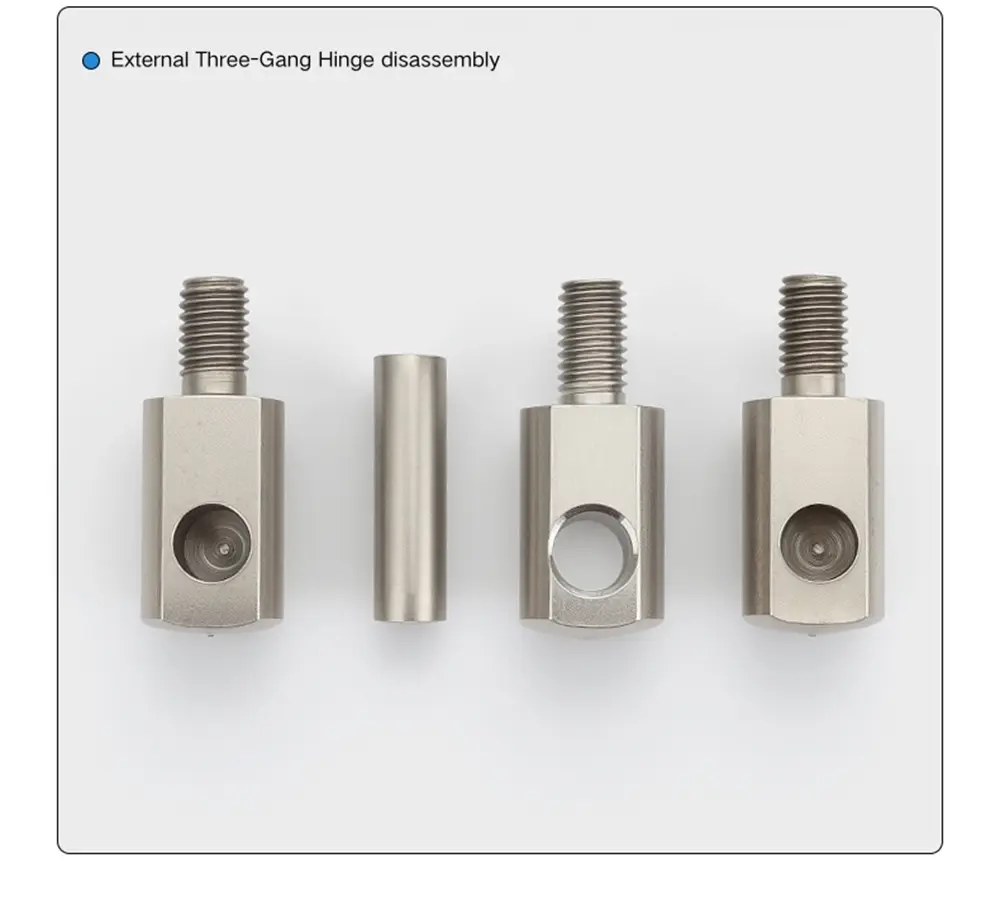

För de löstagbara versionerna av denna enhet går stiftet ut genom ett sidohål i cylinderkroppen och kan dras ut för att frigöra dörren från ramen utan att störa det svetsade fästet. De integrerade versionerna har inget sidohål; stiftet är fixerat inuti pipan och gångjärnet är inte utformat för att ta bort dörren. Att välja mellan integrerad och löstagbar beror på om dörrborttagning är ett krav under skåpets livslängd.

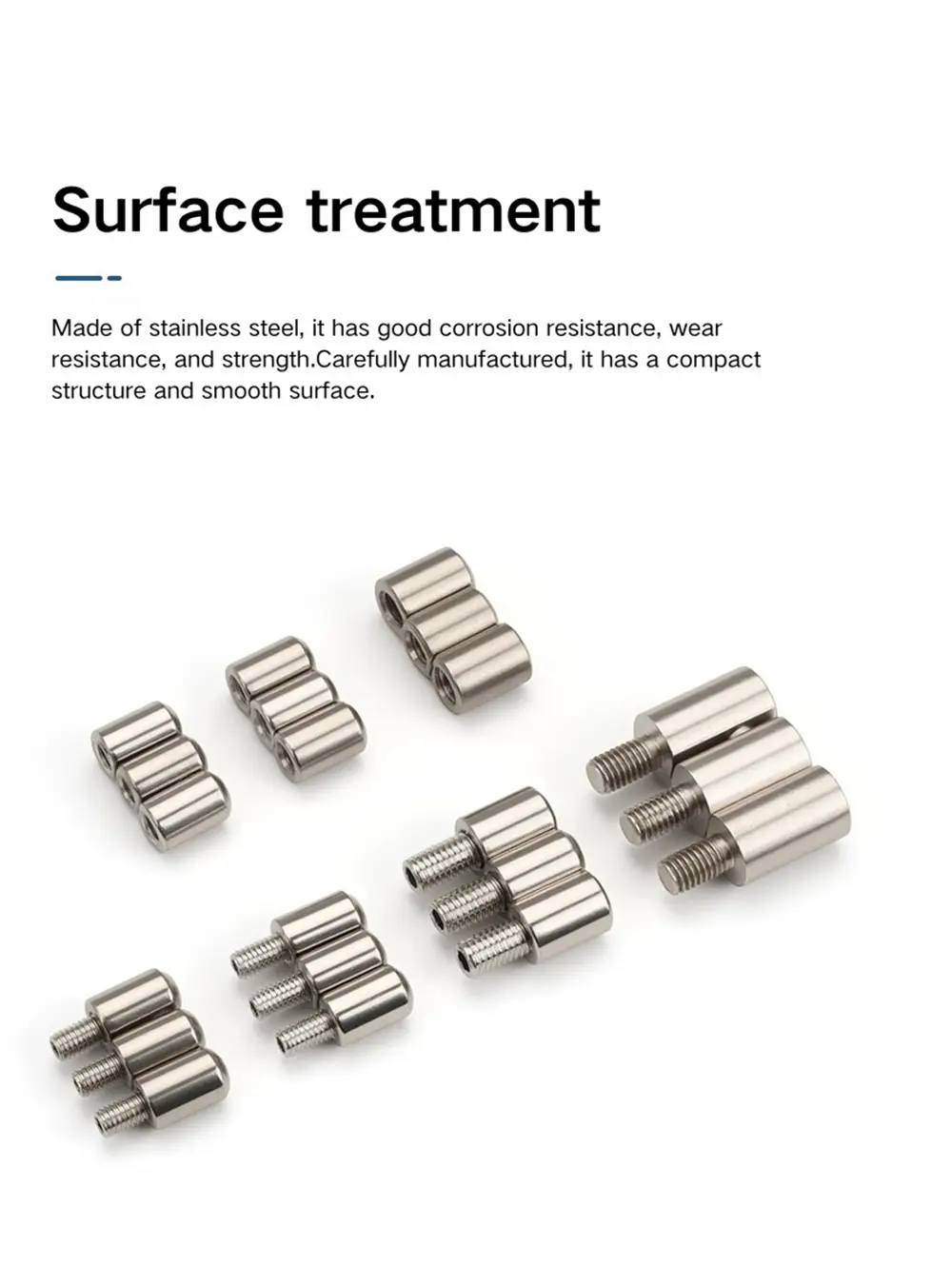

Material och ytfinish

Denna modul är tillgänglig i 201 och 304 rostfritt stål, båda färdiga med vibrerande polering. Den vibrerande poleringsprocessen tar bort grader och skarpa kanter och ger en jämn matt yta med låg glans – det är inte en borstad eller spegelfinish. Båda kvaliteterna ser likadana ut efter polering; skillnaden är i korrosionsbeständighet.

201 rostfritt stål erbjuder anständig korrosionsbeständighet för inomhus elskåp och distributionspanelapplikationer i måttliga miljöer, och är det mer kostnadseffektiva alternativet i hela sortimentet. 304 rostfritt stål Weld-On Parliament Pivot Hinge är det bättre valet för utomhuskapslingar, fuktiga miljöer eller installationer där långvarig korrosionsbeständighet är ett bestämt krav. Båda är tillgängliga för de flesta kombinationer av gängstorlekar och stiftkonfigurationer i sortimentet.

FAQ

F1: Vilka varianter finns tillgängliga i detta gångjärnssortiment?

Sortimentet omfattar elva varianter: invändig och utvändig gänga i storlekarna M6 och M8, över 201 och 304 rostfritt stål, i integrerade och löstagbara stiftkonfigurationer. M8×16 utvändig gänga finns också som ett utökat dubbalternativ för djupare panelmontering.

F2: Vad är skillnaden mellan de integrerade och löstagbara typerna?

Den integrerade typen har en fast stift — den kan inte tas bort och gångjärnet är inte konstruerat för demontering av dörren. Den avtagbara typen har ett sidoutgångshål genom pipan; stiftet glider ut så att dörren kan lyftas från karmen utan verktyg eller stör det svetsade fästet.

F3: Vad är skillnaden mellan inre och yttre gänga?

Utvändig gängversion har en utskjutande tapp som träs in i ett gängat hål i panelen eller ramen. Den invändiga versionen har en gängad hylsa som tar emot en bult från panelsidan. Båda svetsas sedan på plats efter gängning för en permanent installation.

F4: Hur är detta gångjärn installerat?

Installationen innebär att tappen eller hylsan träs in i dörrpanelen eller ramens monteringspunkt och sedan svetsas för att fixera gångjärnet permanent. Kombinationen av gängingrepp och svetsning håller gångjärnet stabilt under både roterande dörrbelastning och sidokrafter.

F5: Vilka är de viktigaste måtten för M6- och M8-versionerna?

M6 Weld-On Parliament Pivot Gångjärnskroppen är 17,3 mm lång med ett 21 mm mittspann och 6 mm stiftdiameter. Den tredubbla fatstapeln är 29 mm hög och 11,5 mm bred. M8-versionen har en 18 mm kropp, 22 mm mittspann, 7,5 mm stiftdiameter och en 33,5 mm pipstapelhöjd vid 13 mm bred.

F6: Vad är vibrerande polering?

Vibrerande polering är en tumlingsprocess som tar bort grader och vassa kanter från delens yta, vilket ger en jämn matt finish med låg glans. Det är inte en borstad eller spegelfinish. Både 201 och 304 rostfria versioner av detta gångjärn går igenom samma vibrerande poleringsprocess.

F7: Vilken sort av rostfritt stål ska jag välja?

201 rostfritt stål passar standardtillämpningar inomhus för elskåp och distributionspaneler där korrosionsexponeringen är måttlig. 304 rostfritt stål är det bättre valet för utomhuskapslingar, miljöer med hög luftfuktighet eller installationer där långvarig korrosionsbeständighet är ett hårt krav.
