Trippelböjt gångjärn för industriskåp

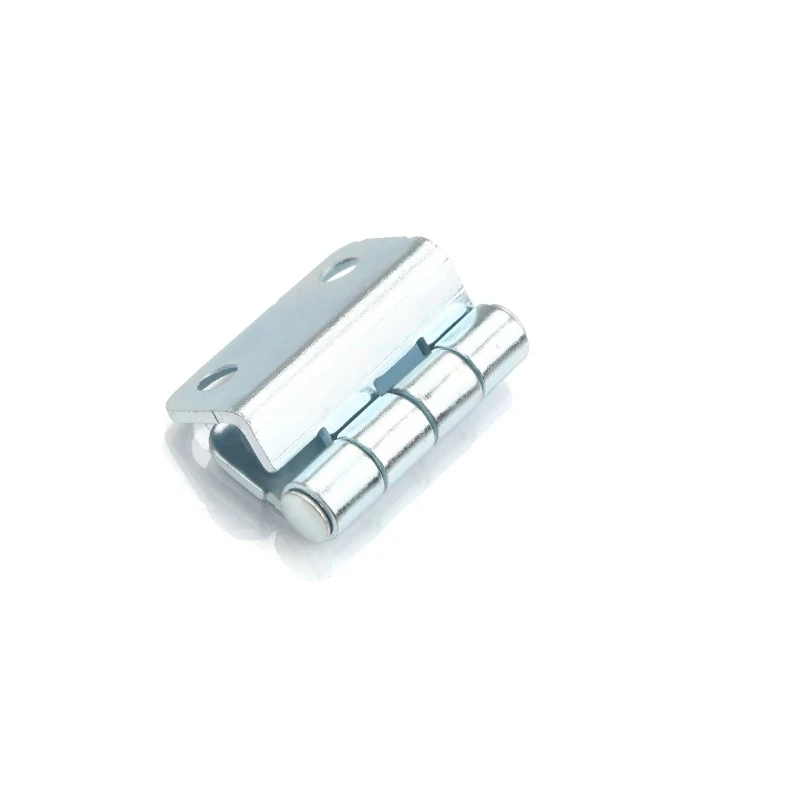

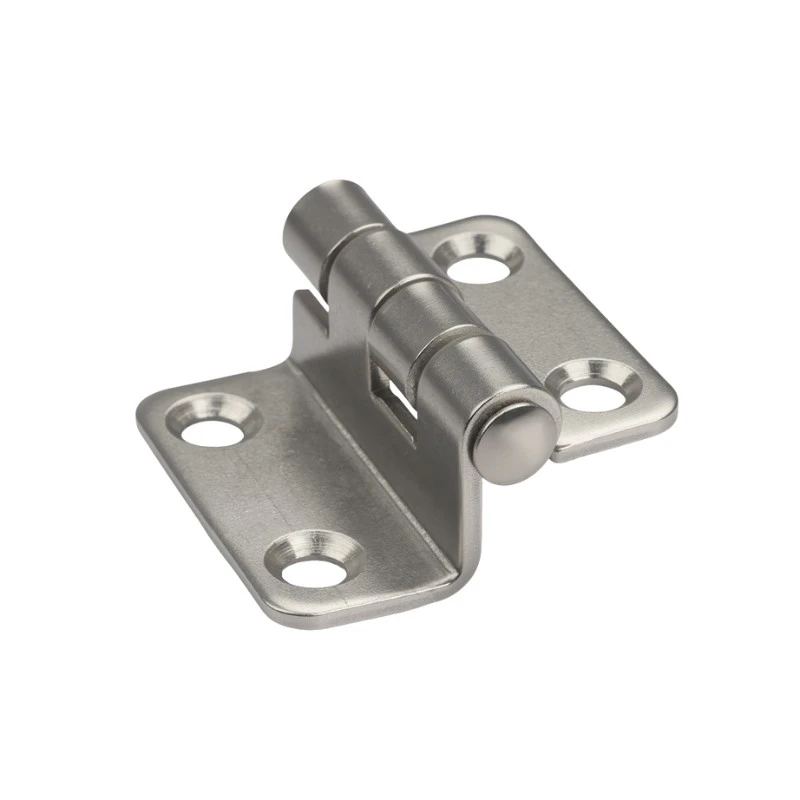

Dessa gångjärn för industriskåp i grossistledet från Yitai Lock kommer att upptäcka att Triple-Bend Hinge for Industrial Cabinets CL252 endast är en storlek, 38 × 37 mm — tillräckligt kompakt för mindre skåpdörrar där ett gångjärn i full storlek skulle se malplacerat ut. Den trippelböjda formen ger varje blad en trappstegsprofil, vilket är det som gör att gångjärnet frigör dörrkanten och karmläppen utan att binda när dörren svänger. Φ5 mm pipan löper genom alla tre knogarna och håller pivoten stabil under vanlig dörrcykling.

Struktur och dimensioner

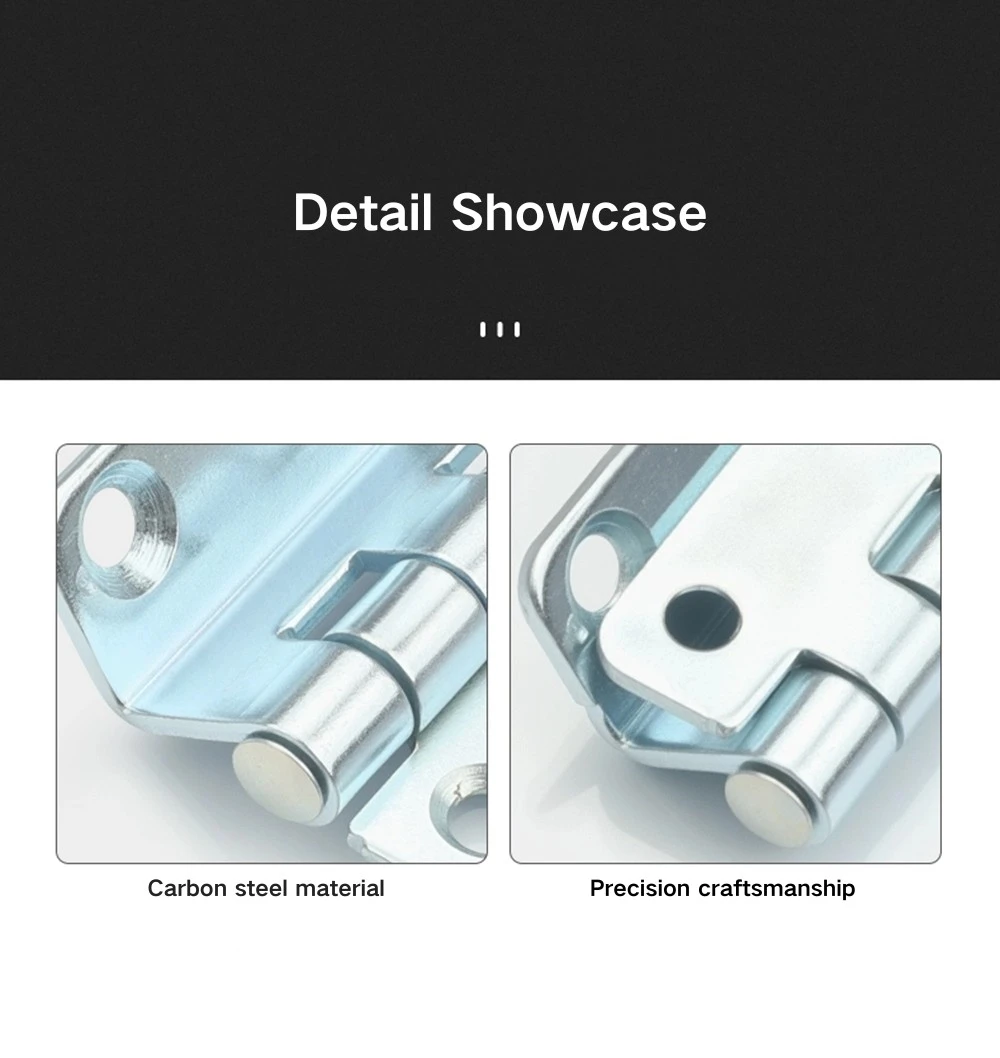

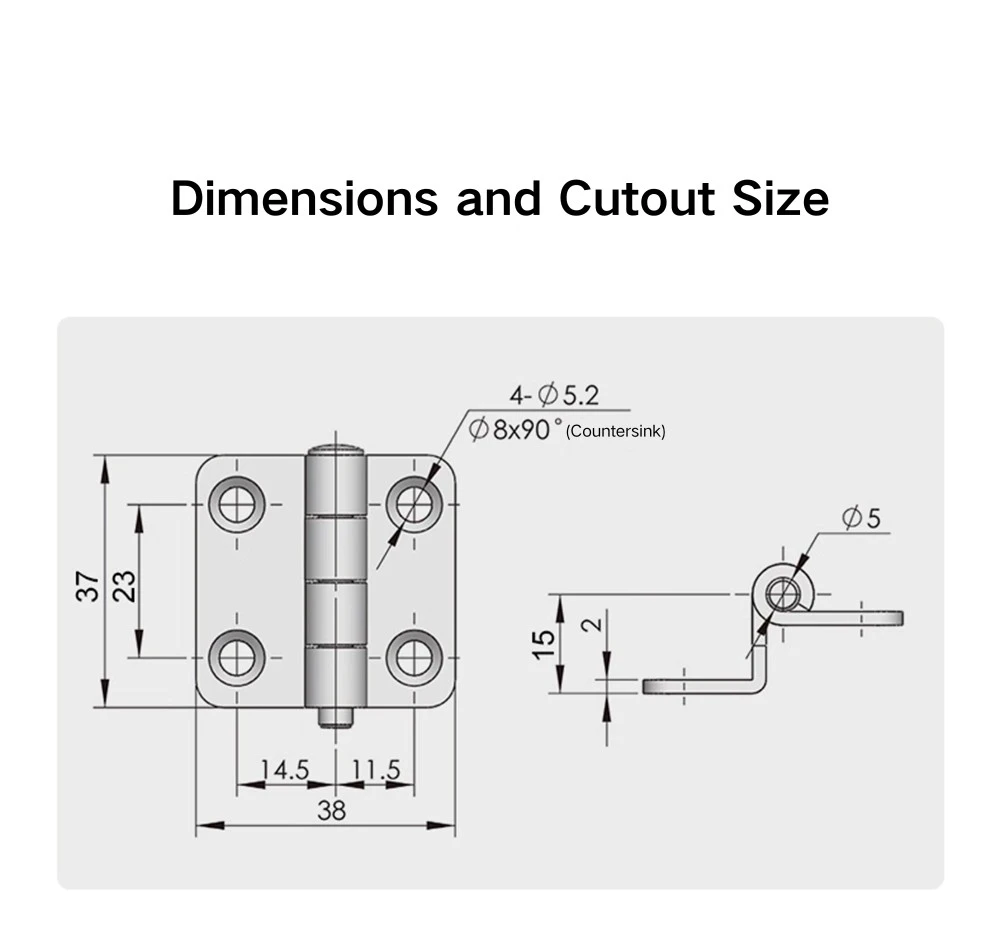

Triple-Bend gångjärnet för industriskåp mäter 38 mm brett och 37 mm högt totalt sett, med en knogspann på 23 mm i mitten. De två bladen är asymmetriska – det bredare bladet är 14,5 mm och det smalare bladet är 11,5 mm – vilket innebär att gångjärnet inte är vändbart mellan dörr och karm utan att byta sidor. Pipans diameter är Φ5 mm, och sidoprofilen visar en 15 mm total höjd med ett 2 mm steg i kröken, vilket ger bladet dess förskjutna form.

Varje blad på Triple-Bend-gångjärnet för industriskåp har två monteringshål: Φ5,2 mm i diameter med en Φ8×90° försänkning, för totalt fyra fästpunkter. Den försänkta profilen låter platta skruvar sitta jämnt med bladytan, så det finns ingen hårdvara som står stolt över gångjärnsytan efter installationen. Skruvlängden bör väljas baserat på dörrpanelen och karmtjockleken vid monteringsplatsen.

Ytbehandling och material

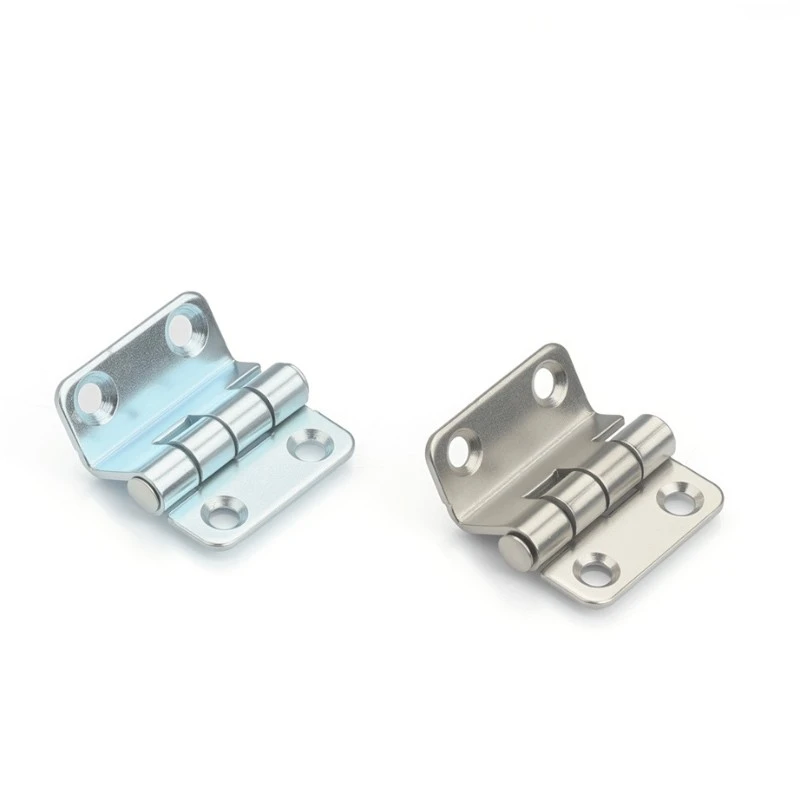

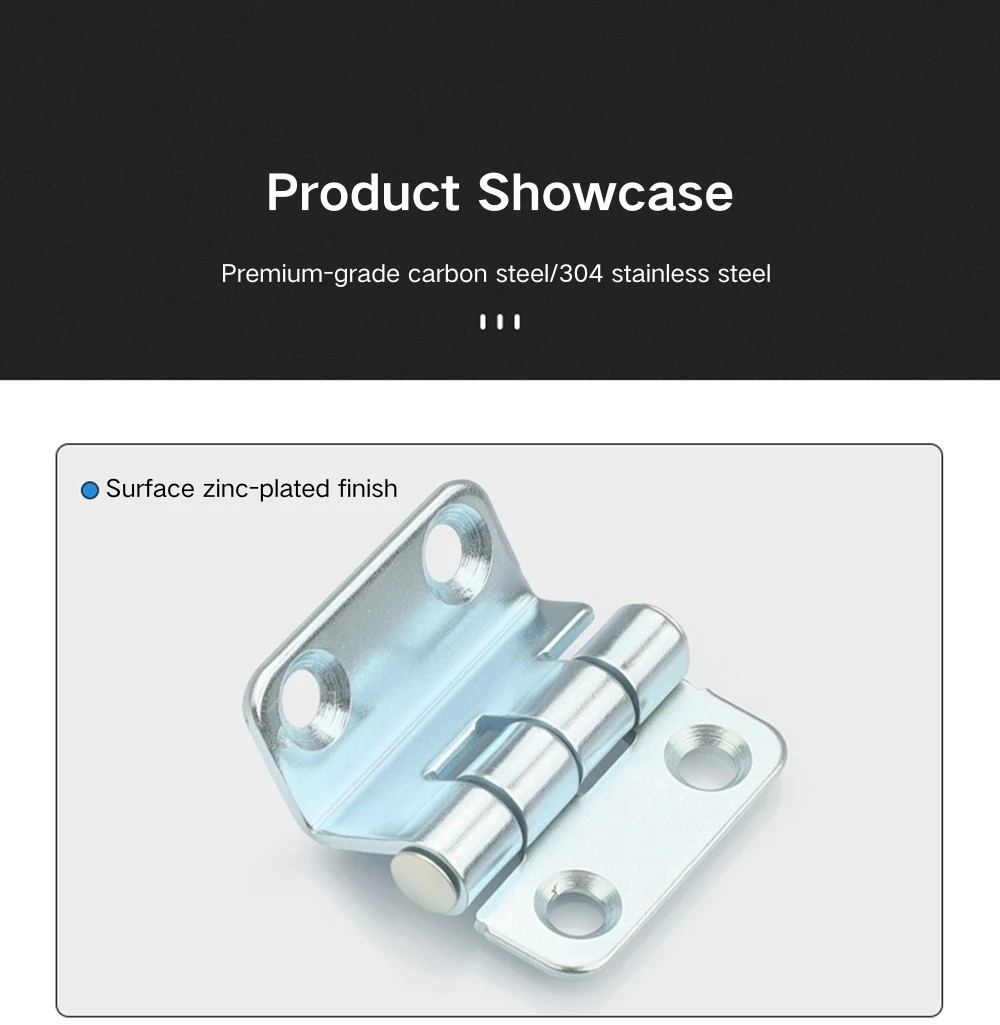

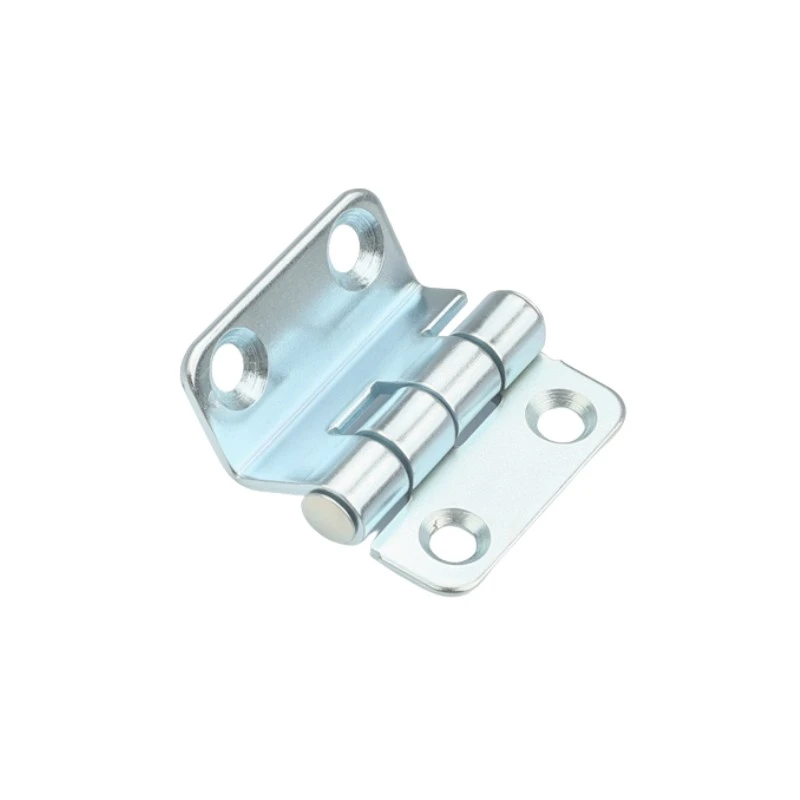

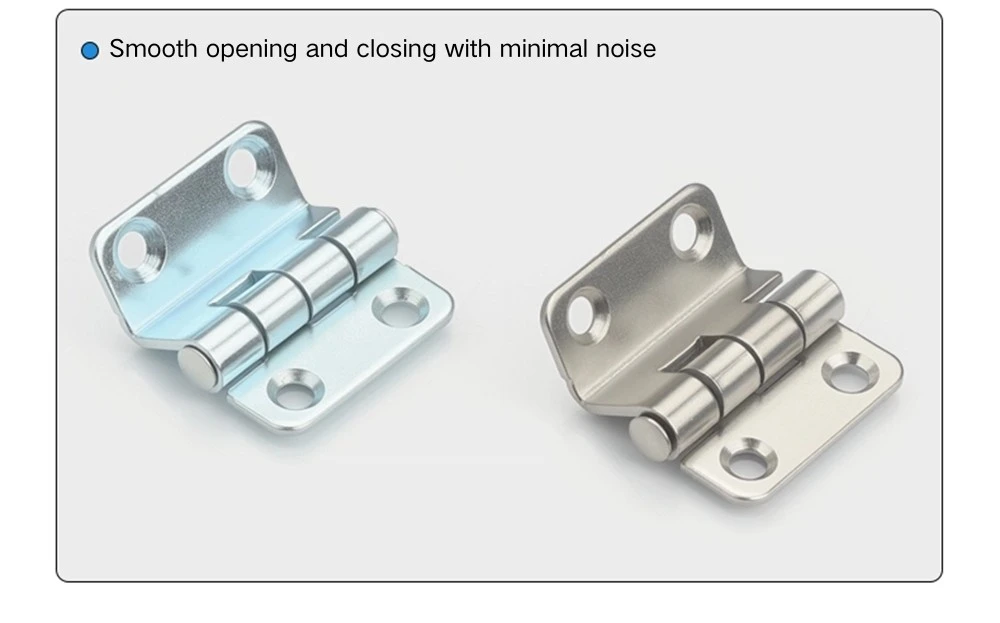

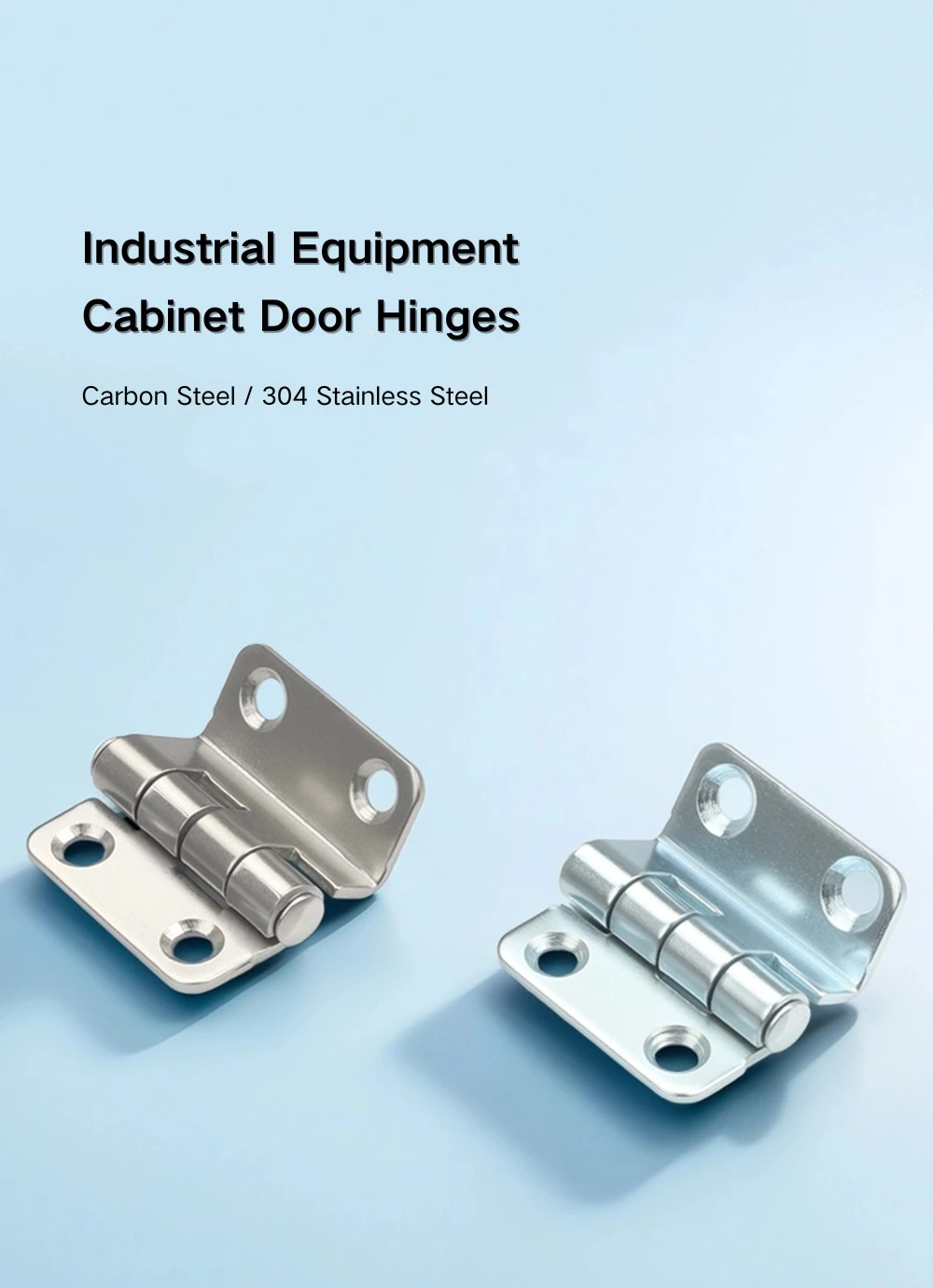

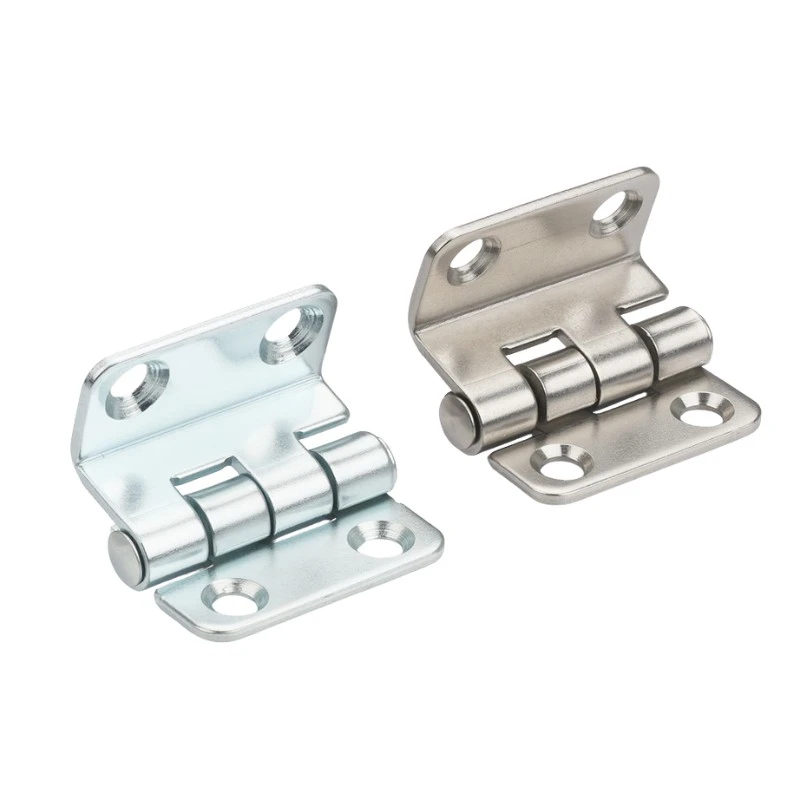

Triple-Bend gångjärnet för industriskåp finns i två materialalternativ. Kolstålversionen har en galvaniserad yta som ger korrosionsskydd för standardmiljöer inomhus - distributionstavlor, kontrollpaneler och utrustningsskåp i torra eller klimatkontrollerade utrymmen. Det är det vanligaste valet för allmänna industriskåptillämpningar där både kostnads- och korrosionskraven är måttliga.

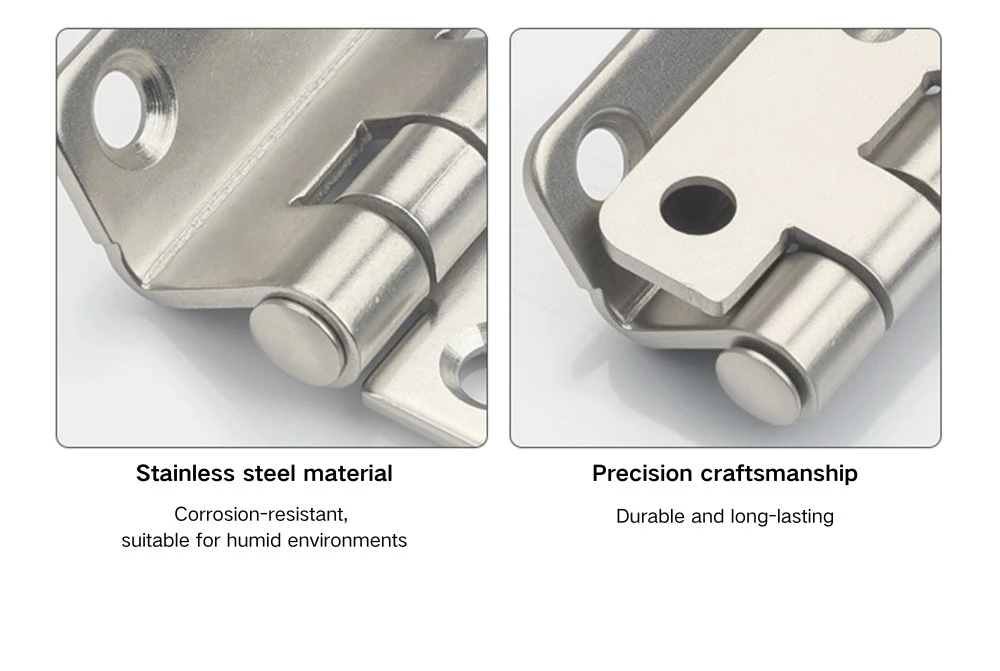

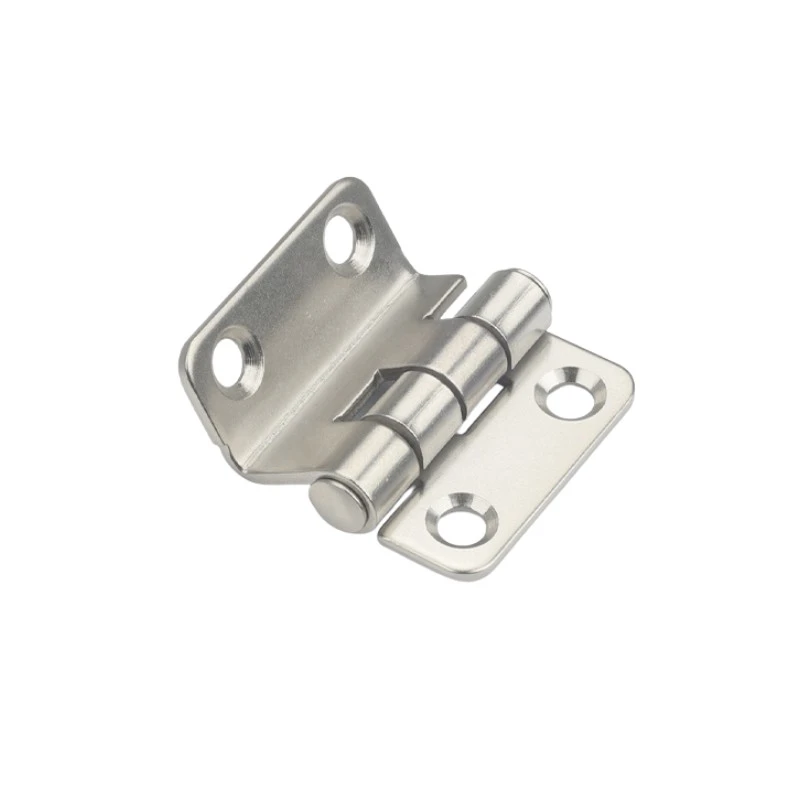

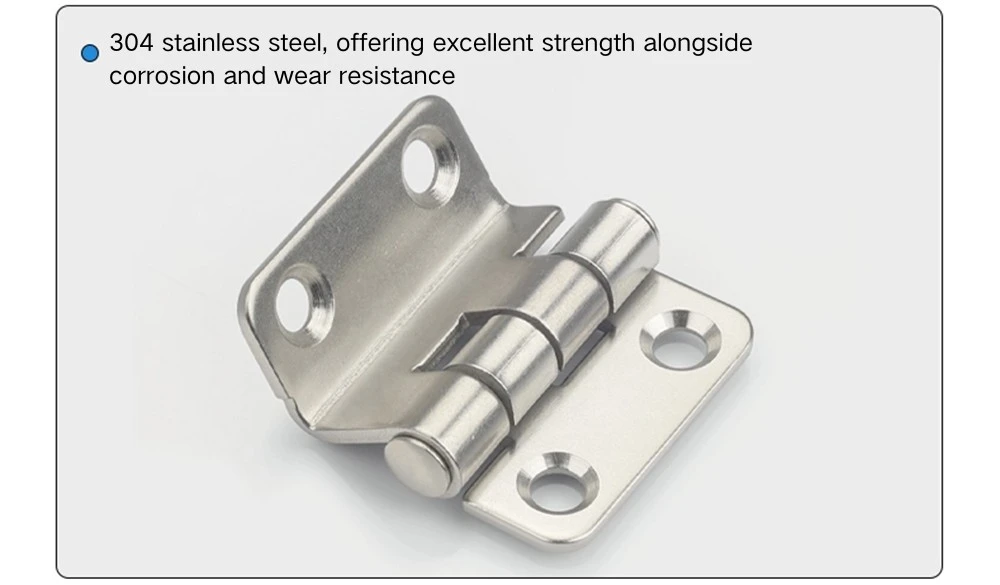

Det 304 rostfria gångjärnet med tre böjningar för industriskåp genomgår vibrationspolering, vilket ger en konsekvent matt yta genom att delarna tumlas för att ta bort grader och vassa kanter. Det här är inte en borstad eller spegelfinish – resultatet är ett lågblankt, enhetligt utseende som lämpar sig för industriell användning. Den rostfria versionen är rätt val för kapslingar i fuktiga miljöer, utomhusinstallationer eller någonstans där den galvaniserade kolstålfinishen inte skulle hålla med tiden.

Applikationsscenarier

Triple-Bend gångjärnet för industriskåp är en praktisk passform för elektriska distributionspaneldörrar, ställverkskapslingar och skåpdörrar för industriutrustning där ett kompakt, skruvmonterat gångjärn med en 90° öppningsvinkel är vad som behövs. Det lilla fotavtrycket fungerar bra på lättare skåpdörrar och skåp där ett stort gångjärn inte skulle stå i proportion till dörrstorleken.

Den skruvbara installationen på Triple-Bend-gångjärnet för industriskåp gör det också lämpligt för skåptillverkare som inte svetsar gångjärn under tillverkningen - de fyra försänkta fästpunkterna går direkt in i dörrpanelen och karmen utan ytterligare förberedelser. Öppningsvinkeln på 90° räcker för de flesta krav på paneltillträde, och det sänkta skruvsätet håller dörrytan ren när gångjärnet är monterat.

FAQ

F1: Vilka är måtten på gångjärnet CL252?

CL252 är 38 mm bred och 37 mm hög totalt, med en knogspann på 23 mm. De två bladen är asymmetriska - 14,5 mm på ena sidan och 11,5 mm på den andra. Pipans diameter är Φ5 mm.

F2: Hur installeras CL252?

Installationen sker endast genom skruvmontage - ingen svetsning. Varje blad har två Φ5,2 mm försänkta hål (Φ8×90°), vilket ger fyra fästpunkter totalt. Platta skruvar sitter i plan med bladytan efter installationen.

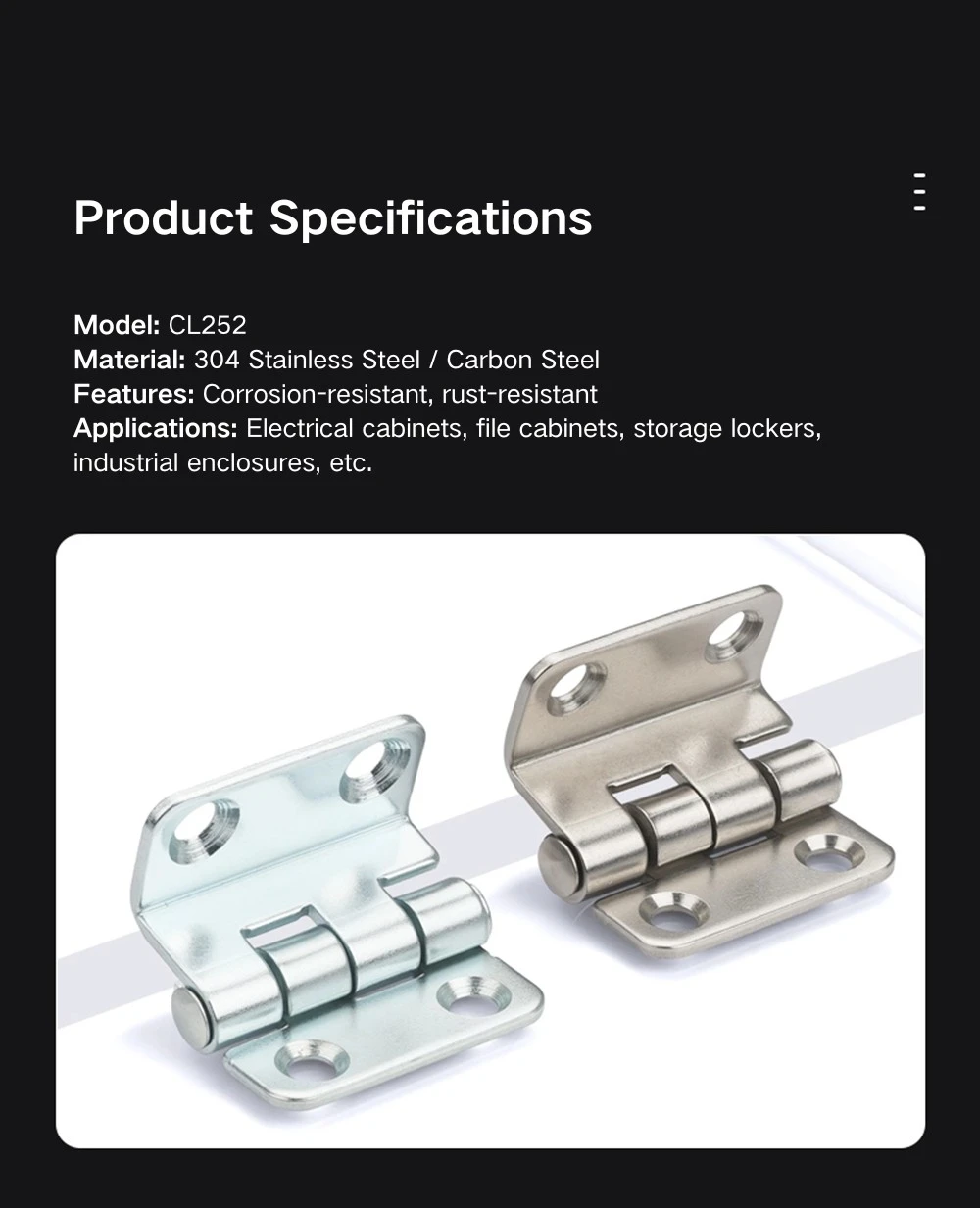

F3: Vilka material finns tillgängliga?

CL252 kommer i galvaniserat kolstål och 304 rostfritt stål med en vibrerande polerad finish. Kolstål passar inomhus, torra miljöer; rostfritt stål är det bättre valet för fuktiga eller utomhusapplikationer.

F4: Vad är vibrerande polering?

Vibrerande polering är en tumlingsprocess som tar bort grader och vassa kanter från delytan, vilket ger en jämn matt finish med låg glans. Det är inte en borstad eller spegelfinish. På versionen CL252 i rostfritt stål ger den ett enhetligt industriellt utseende utan reflekterande eller riktade ytmärken.

F5: Är de två bladen utbytbara mellan dörr och karm?

Nej — bladen är asymmetriska (14,5 mm och 11,5 mm), så de bredare och smalare sidorna är fixerade. Se till att orientera gångjärnet med rätt blad mot dörrpanelen och karmen innan du borrar eller fixerar.

F6: Vilka skåptyper är CL252 lämplig för?

CL252 industriskåpsgångjärn används på elektriska distributionspaneldörrar, ställverkskapslingar, kontrollskåpsdörrar och allmän industriutrustningsskåp - särskilt där ett kompakt, skruvmonterat gångjärn är att föredra och en 90° öppningsvinkel är tillräcklig.
