Ställverk Dörrgångjärn

Modellalternativ och hålkonfigurationer

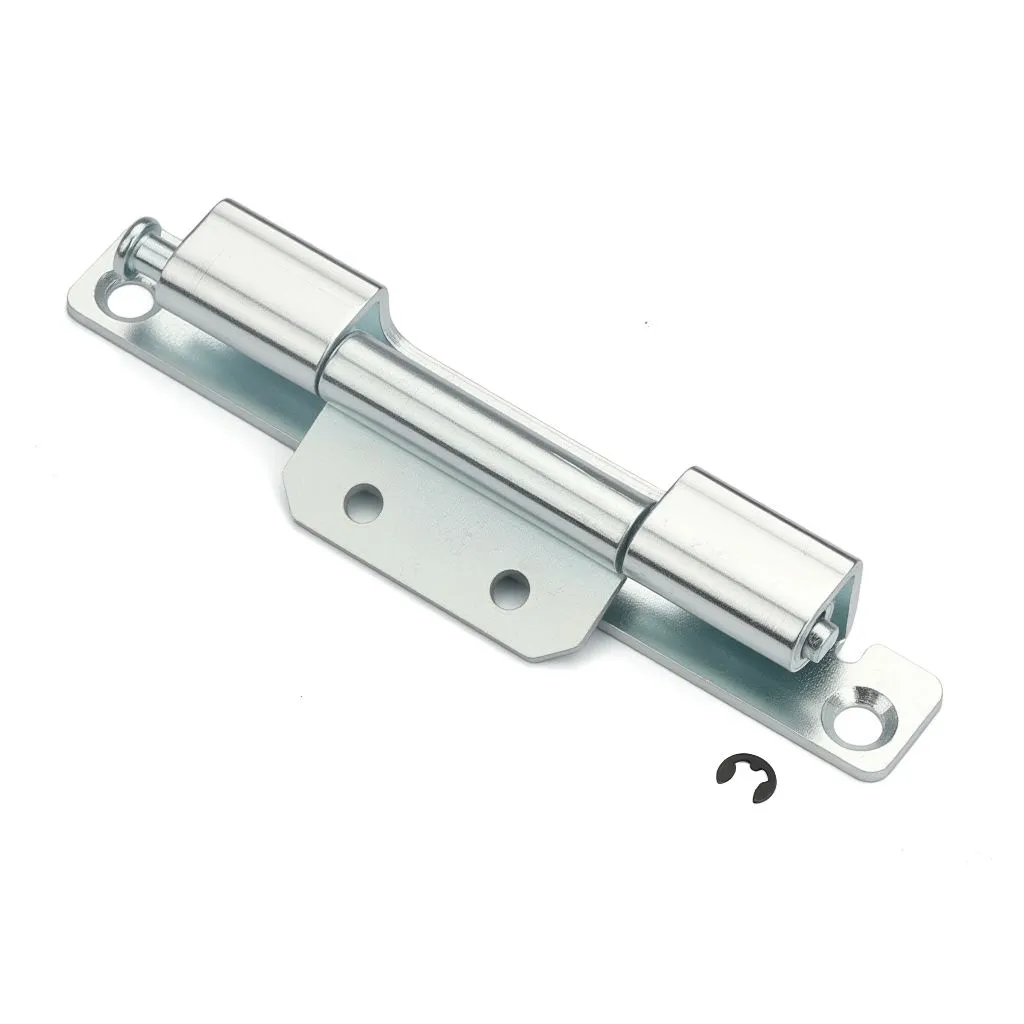

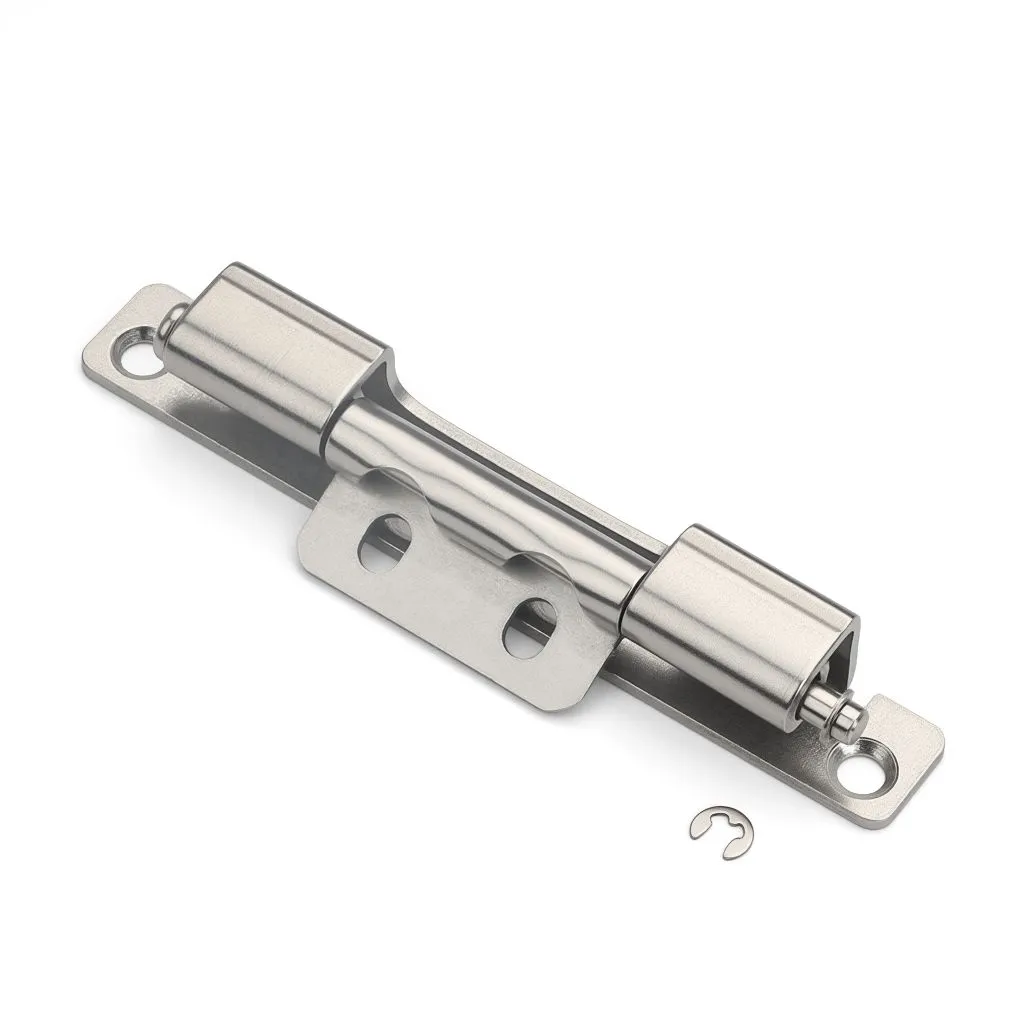

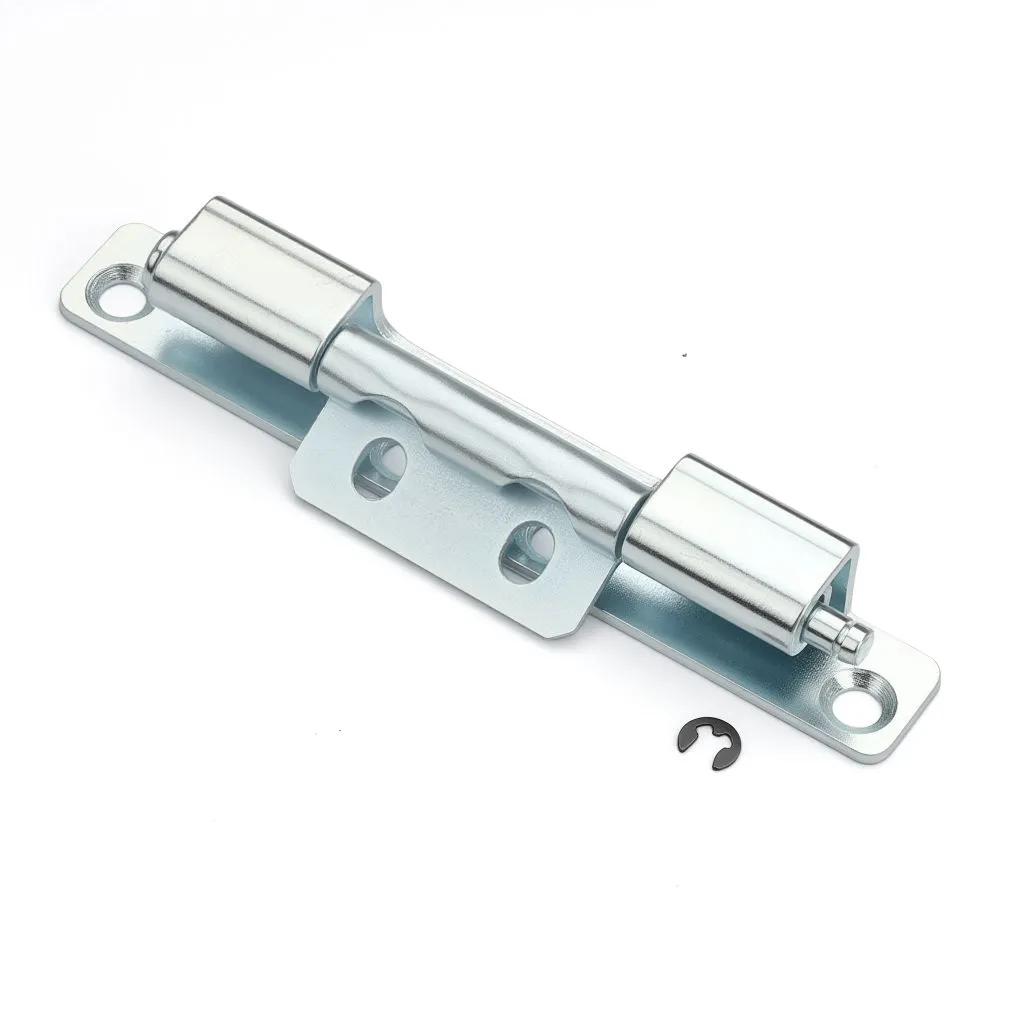

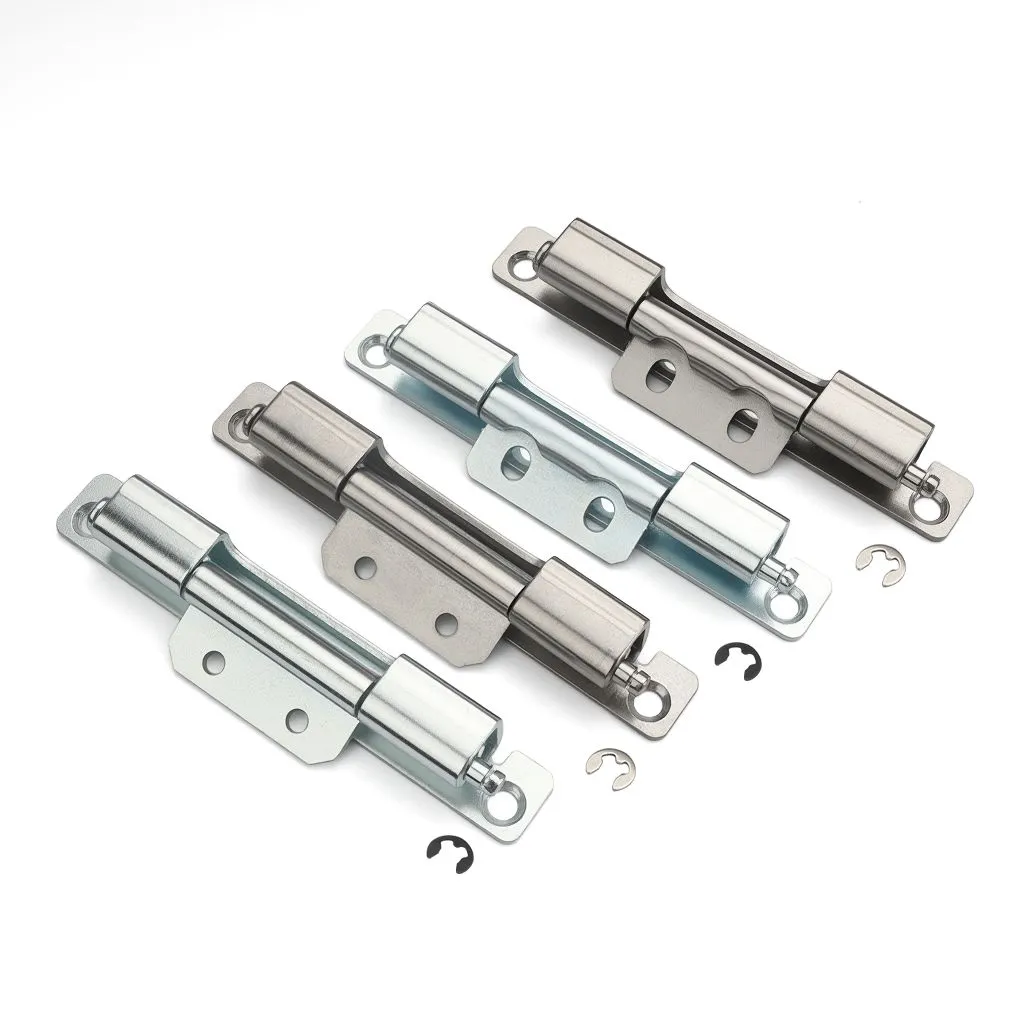

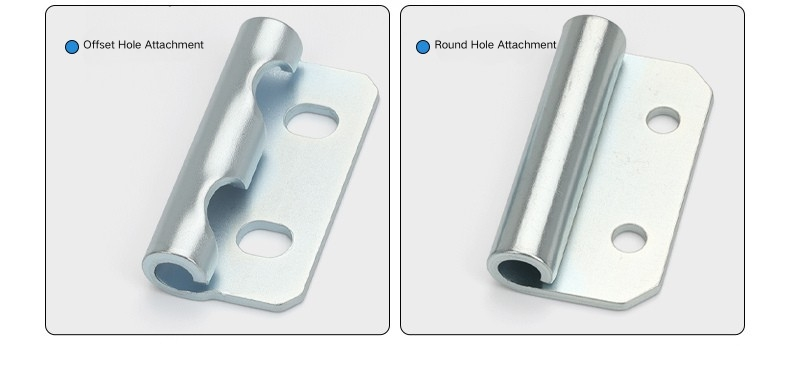

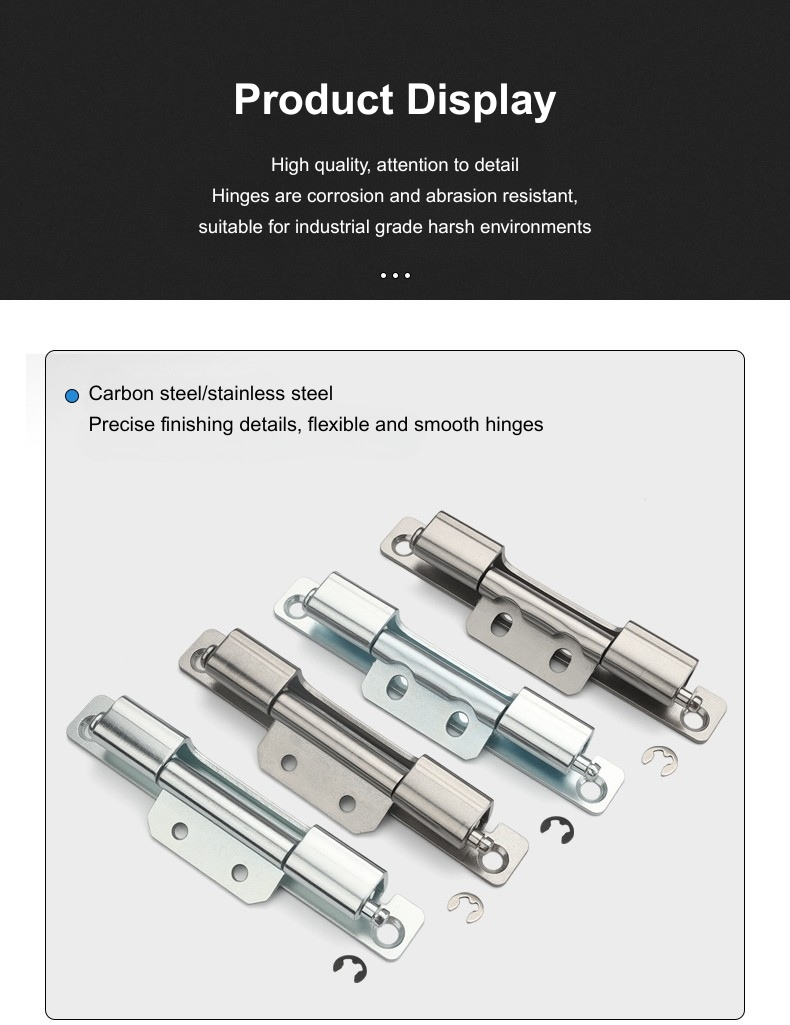

Ställverksdörrgångjärnet finns i fyra varianter: runt hål i kolstål, runt hål i rostfritt stål, slitshål i kolstål och slitshål i rostfritt stål. De strukturella dimensionerna är identiska över alla fyra - den enda skillnaden är formen på monteringshålen på vingen. Runda hål fixerar gångjärnet i ett inställt läge när det skruvas fast; slitsade hål ger lite utrymme för att flytta gångjärnspositionen innan den slutliga åtdragningen, vilket hjälper vid montering av dörrar som behöver noggrann inriktning mot en tätning eller ramläpp.

Att välja mellan runda och slitsade hål på den här enheten beror på ditt installationsarbetsflöde. Om dörrpositionen är okomplicerad och konsekvent under en produktionsserie, är runda hål bra. Om det finns någon variation i karmgeometri mellan enheterna eller om dörren måste justeras efter första monteringen, gör den slitsade versionen den processen betydligt mindre krånglig.

Struktur och dimensioner

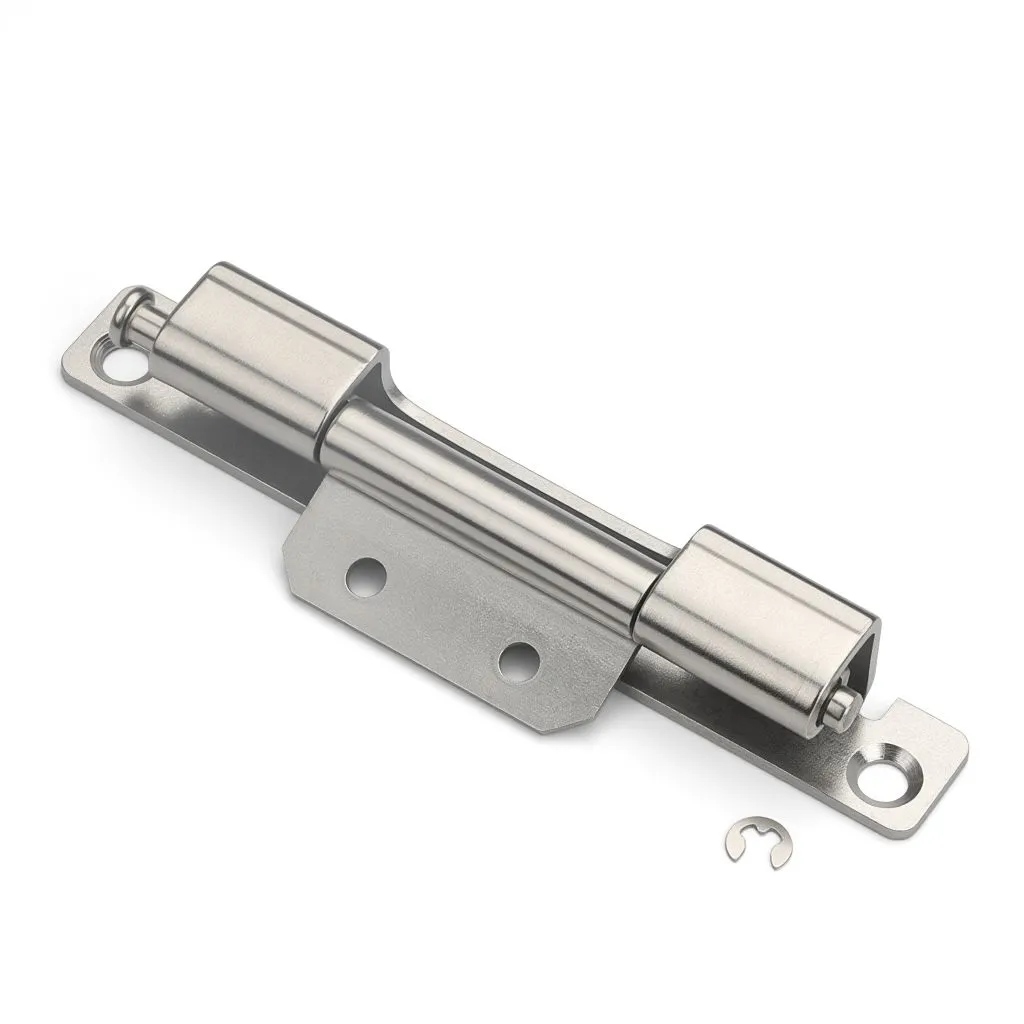

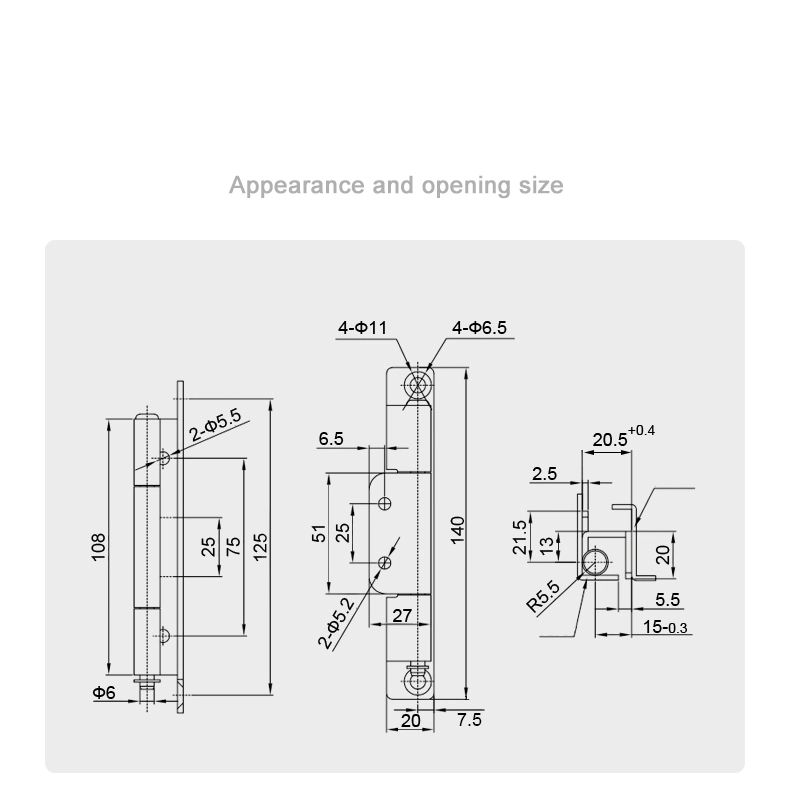

Dörrgångjärnet har en total höjd på 108 mm med en total kroppslängd på 125 mm. Den inre spännvidden mellan monteringsvingarna är 75 mm, med en mittsektion på 25 mm vid pipan. Pipans diameter är Φ6 mm, och monteringsvingen är 140 mm hög med en basbredd på 20 mm. Hålavståndet på vingen löper med 51 mm och 25 mm centrum, med 2×Φ5,5 mm fästhål på sidoprofilen.

Ramkanalingreppet på Switchgear Door Gångjärnet har en bredd på 20,5 mm (+0,4 mm tolerans) och ett djup på 15 mm (-0,3 mm tolerans), med en fatsätesradie på R5,5 mm. Sidoprofilen visar en total ingreppshöjd på 21,5 mm, ett inre kontaktdjup på 13 mm och en sidoförskjutning på 5,5 mm, med ett steg på 2,5 mm vid kanalingången. Dessa dimensioner definierar ramkanalgeometrin som gångjärnet är designat för att fungera med - värt att bekräfta mot din skåpsramsspecifikation innan du beställer.

Material och ytbehandling

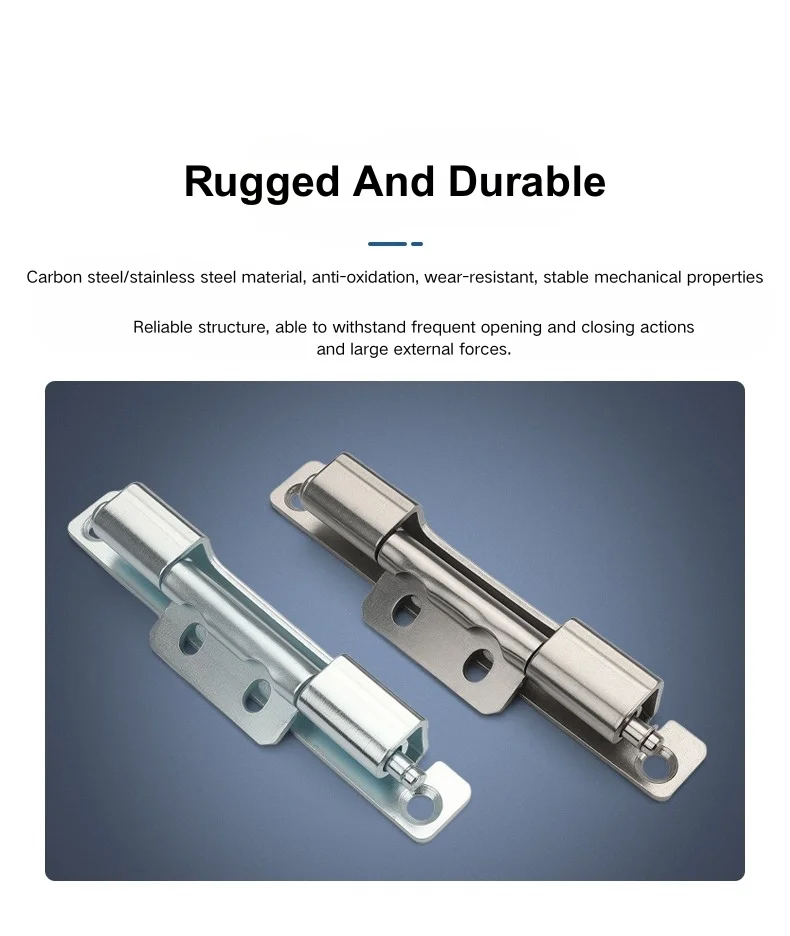

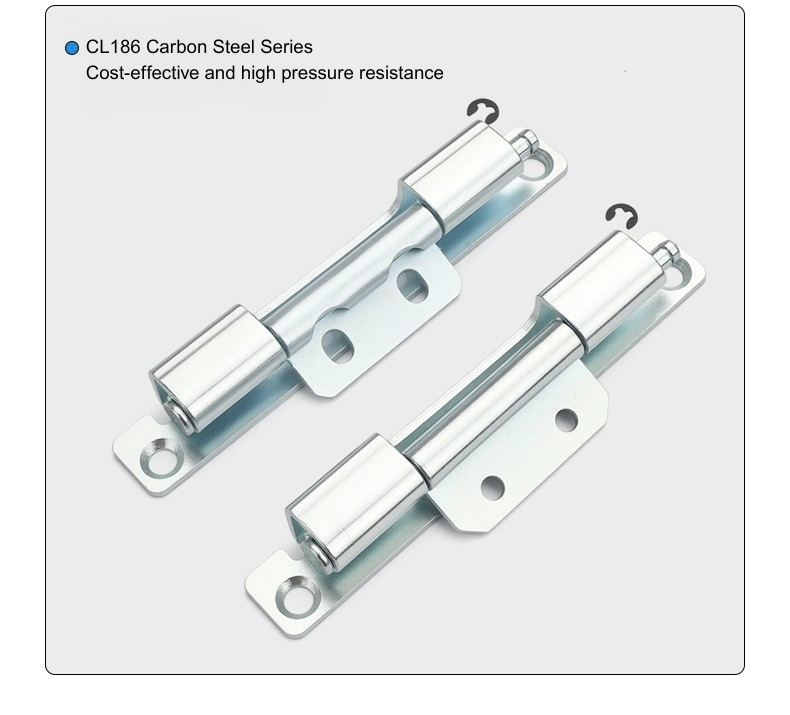

Ställverksdörrgångjärnet är tillgängligt i galvaniserat kolstål och 304 rostfritt stål. Kolstålversionen passar standardmiljöer för inomhuskapslingar - fördelningspaneler, kontrollpaneler och utrustningsskåp i torra eller klimatkontrollerade utrymmen där korrosionsexponeringen är låg. Det är det mer kostnadseffektiva alternativet för skåp med stora volymer där installationsmiljön är förutsägbar.

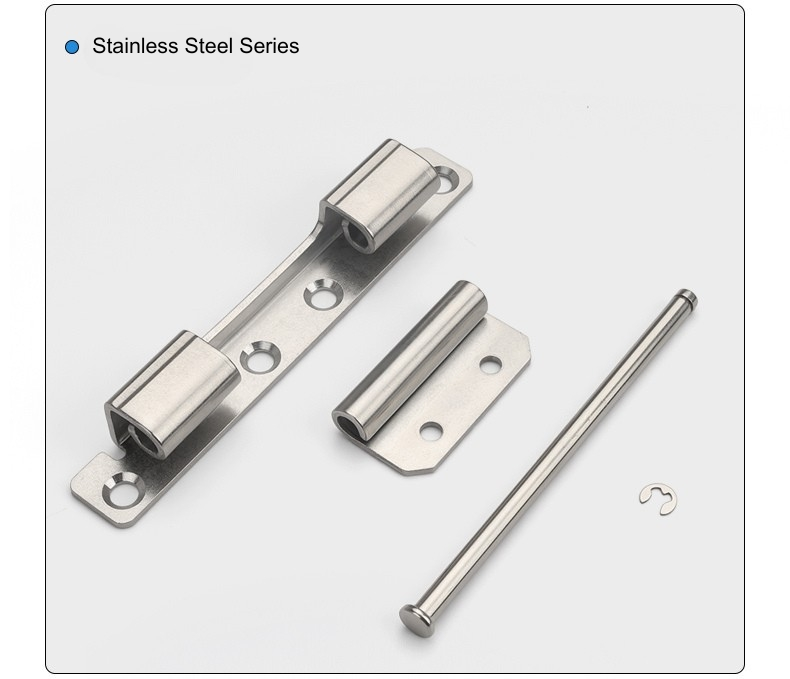

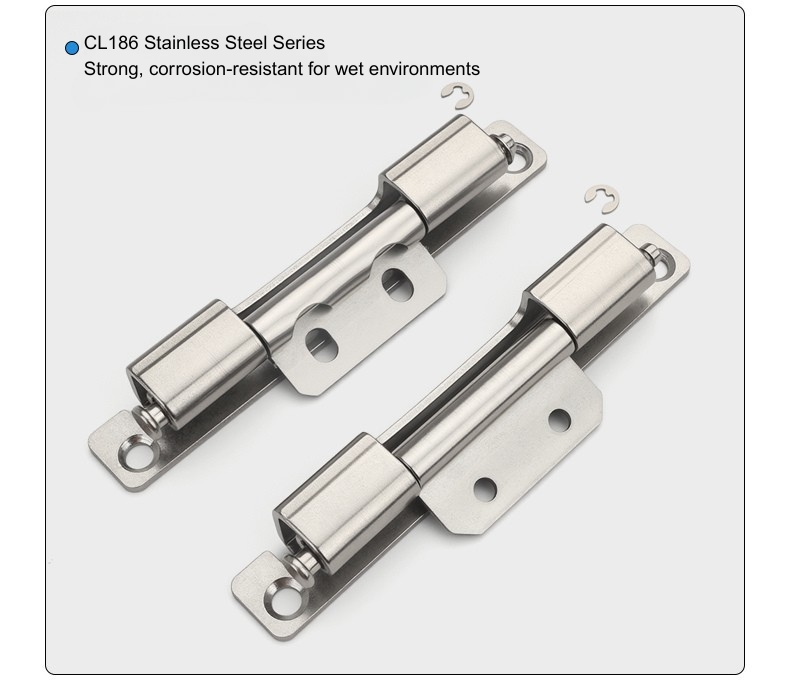

Dörrgångjärnet i rostfritt stål är det rätta valet för utomhusställverk, fuktiga bruksrum, kustinstallationer eller andra tillämpningar där kapslingen kommer att utsättas för fukt under sin livslängd. Rostfritt tenderar också att specificeras när skåpfinishstandarden kräver ett konsekvent ytutseende över all hårdvara, eftersom det håller sitt utseende bättre än galvaniserat stål över tid under utmanande förhållanden.

FAQ

F1: Vilka varianter finns tillgängliga för CL186?

CL186 finns i fyra varianter: kolstål med runda hål, rostfritt stål med runda hål, kolstål med slitsar och rostfritt stål med slitsar. Alla delar samma kroppsdimensioner och ramkanalingreppsgeometri.

F2: Vad är skillnaden mellan versionerna med runda hål och slitsade hål?

Den runda hålversionen fixerar gångjärnet i ett inställt läge när det skruvas fast. Den slitsade versionen gör att monteringspositionen kan justeras före slutlig åtdragning, vilket är användbart när dörrinriktningen behöver finjusteras under installationen eller när det finns variationer i ramgeometrin mellan skåpenheterna.

F3: Hur installeras CL186?

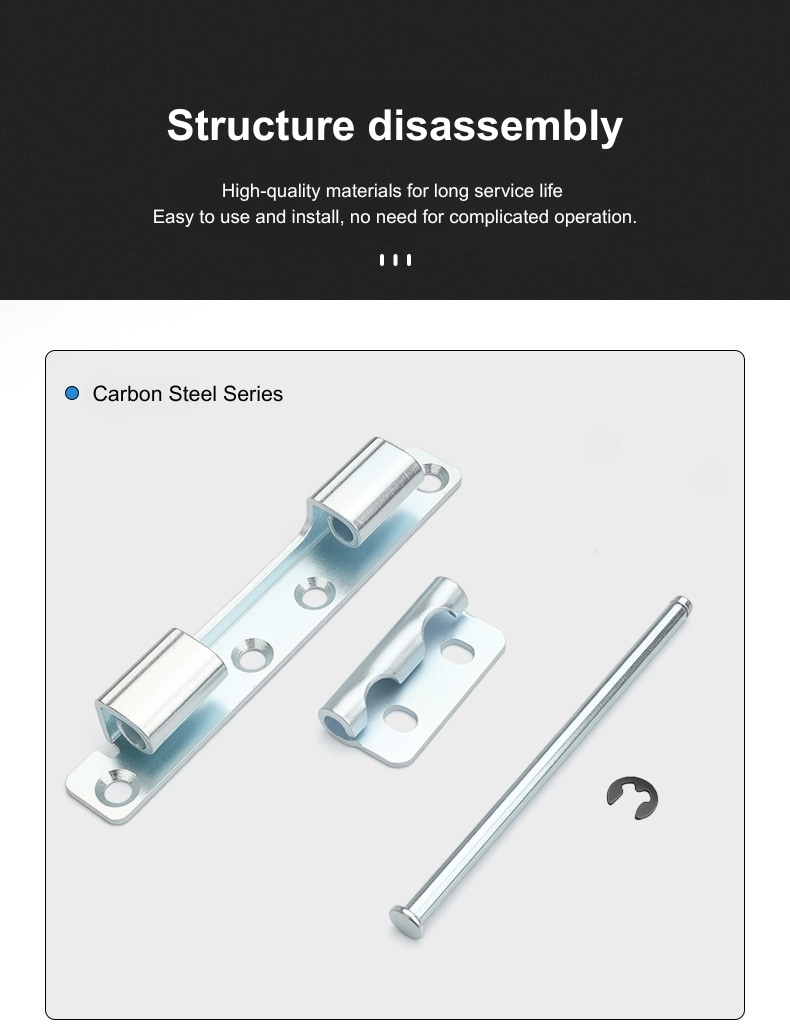

CL186 är skruvmonterad. Monteringsvingen fästs vid dörrpanelen med hjälp av de medföljande hålen, och gångjärnskroppen griper in i skåpets ramkanal. Det krävs ingen svetsning för denna modell.

F4: Vilka är nyckeldimensionerna för CL186?

CL186 är 108 mm i total höjd med en kroppslängd på 125 mm och 75 mm inre spännvidd. Pipan är Φ6 mm. Monteringsvingen är 140 mm hög med en 20 mm bas. Ramkanalens bredd är 20,5 mm (+0,4 mm) och djupet är 15 mm (-0,3 mm).

F5: Vilket material ska jag välja för utomhuskapslingar?

Den rostfria versionen är det rätta valet för utomhusinstallationer, fuktiga miljöer eller var som helst där korrosionsbeständighet är ett långsiktigt krav. Den galvaniserade kolstålversionen passar standardapplikationer inomhusskåp.

F6: Är CL186 ett dolt gångjärn?

Ja — CL186 ställverksdörrgångjärn sitter inuti skåpets ramkanal när dörren är stängd och lämnar ingen synlig hårdvara på den yttre dörrytan. Gångjärnskroppen är helt infälld i ramprofilen.

F7: Kan dörren tas bort efter installation?

Ja. CL186 är ett löstagbart gångjärn - dörren kan lyftas från ramkanalen utan verktyg när gångjärnet är urkopplat. Detta gör det praktiskt för skåpmonteringslinjer och fältunderhåll där periodiskt dörrborttagning behövs.

F8: Vilka skåptyper är CL186 lämplig för?

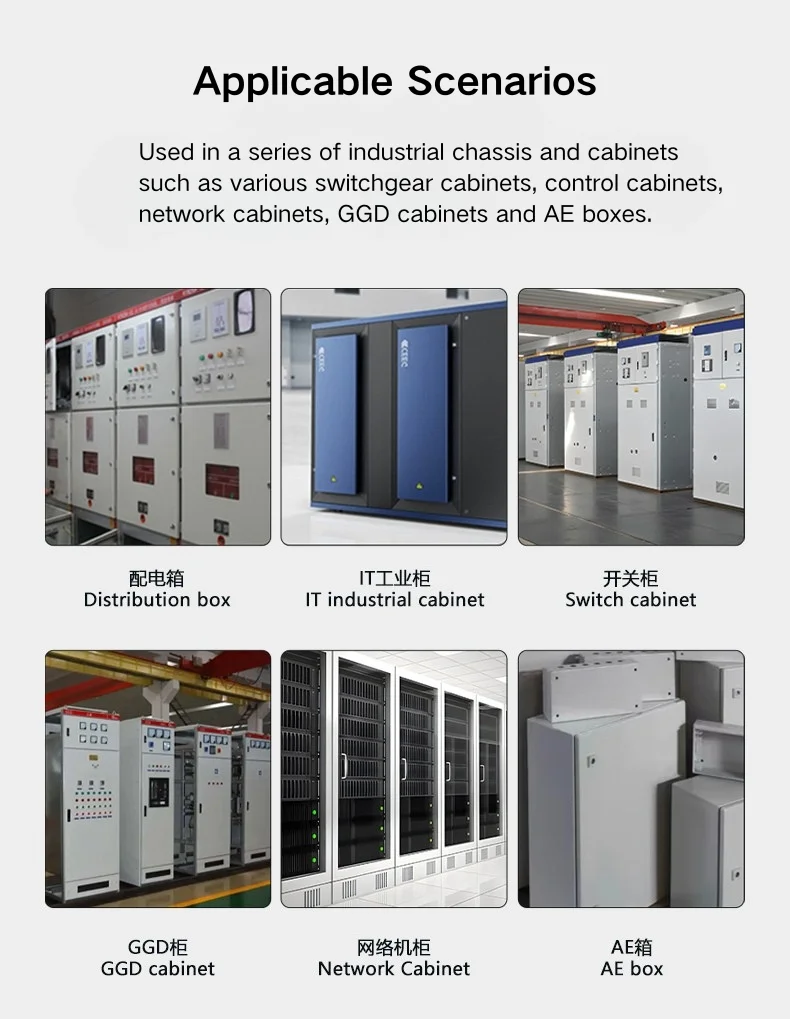

Det dolda gångjärnet CL186 används på ställverksskåp, elfördelningslådor, kopplingsskåpsdörrar och industriutrustningsskåp - var som helst är ett löstagbart, dolt gångjärn med en ren yttre profil den föredragna specifikationen.
