RMU skåp zinklegering gångjärn

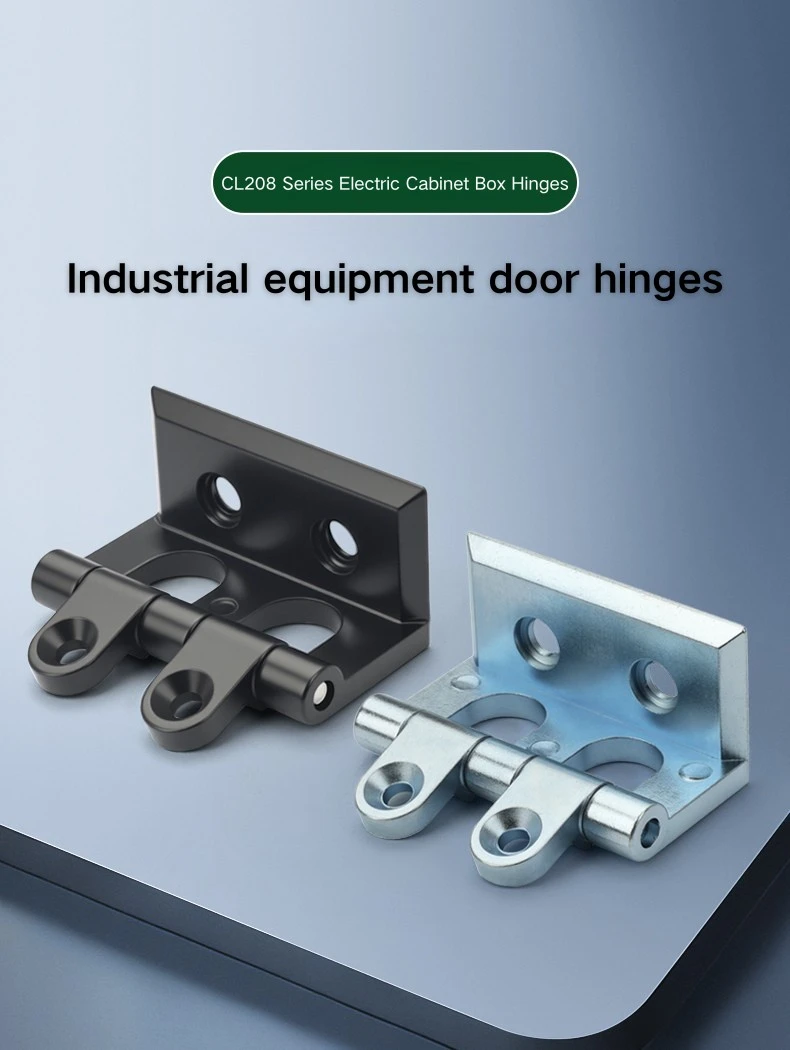

För de som köper RMU-skåphårdvara från Yitai Lock in volym, använder RMU Cabinet Zinc Alloy Hinge CL208 en design med dubbla fat med två Φ8 mm tunnor och en Φ4 mm stift, vilket ger gångjärnet en bredare bärande yta än en enkelpipstyp av samma storlek. Det totala fotavtrycket är 48 × 26 mm, installerat genom svetsning, och de två finishalternativen - svart och ljus krom - täcker de vanligaste skåpytbehandlingarna på RMU- och ställverksmarknaden.

Struktur och dimensioner

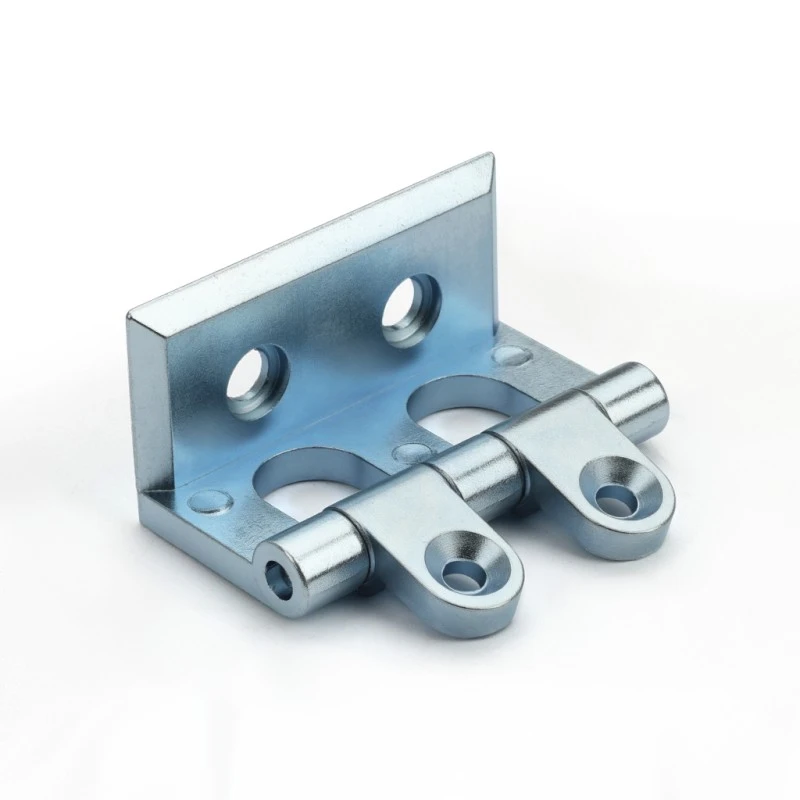

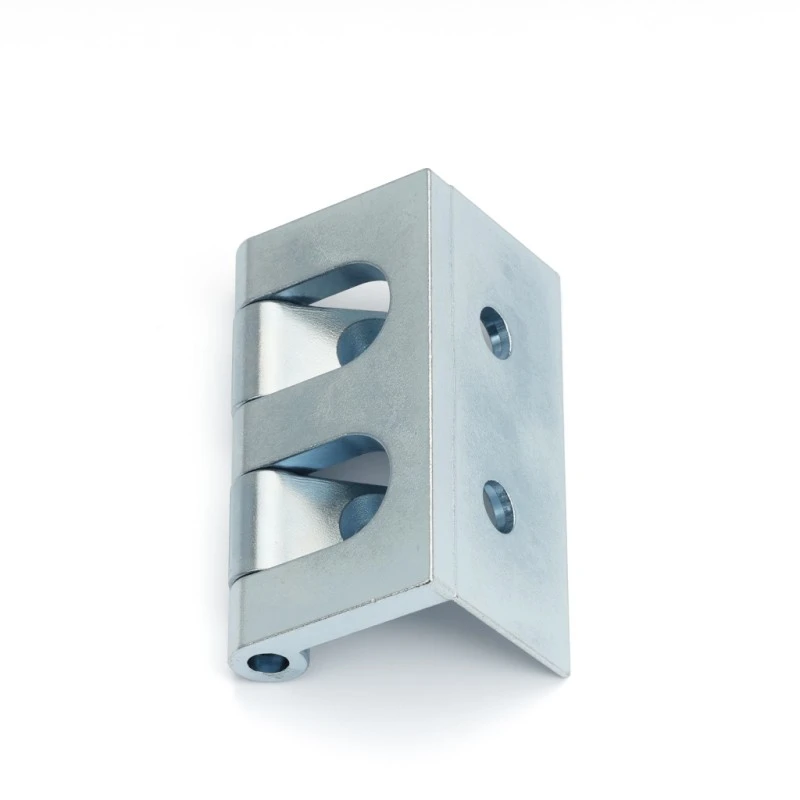

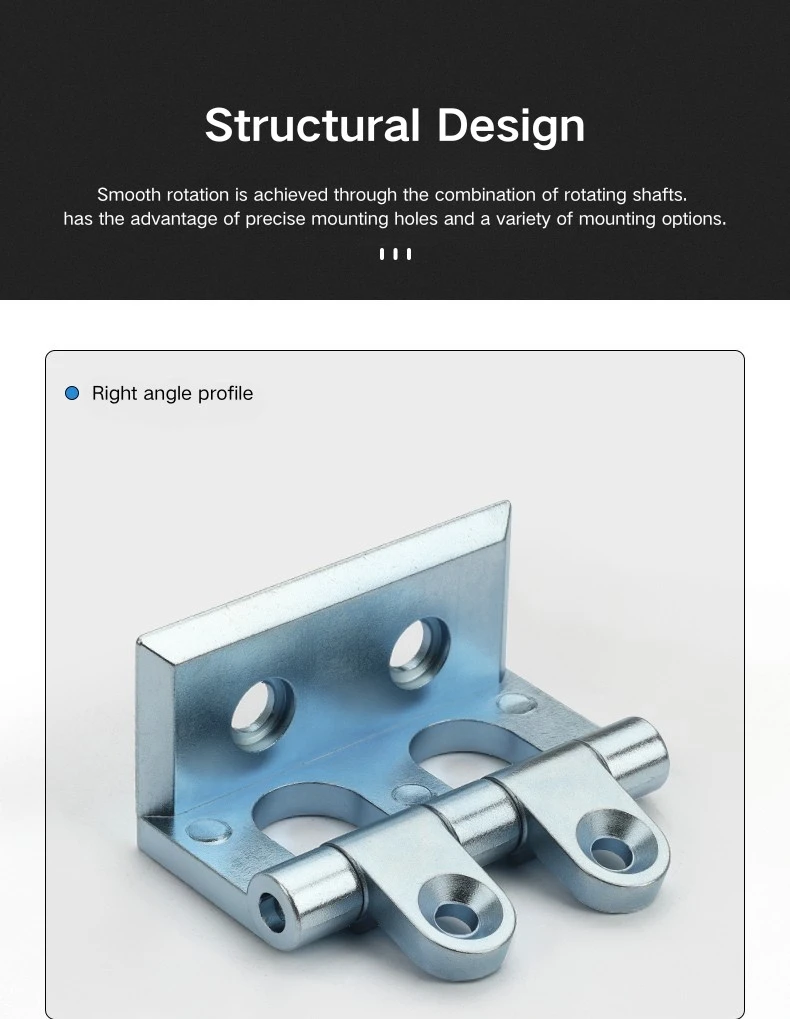

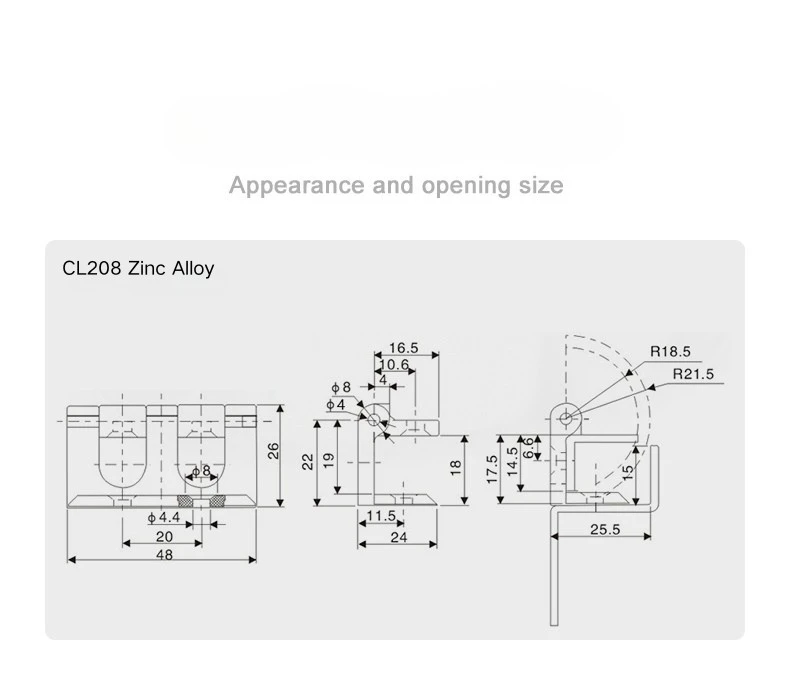

RMU kabinett zinklegering gångjärn mäter 48 mm brett och 26 mm högt totalt sett, med en spännvidd på 20 mm mellan de två monteringsvingarna. RMU skåp zinklegering gångjärn använder två Φ8 mm tunnor på en delad Φ4 mm tapp snarare än en enda knog - den bredare lagerytan sprider dörrbelastningen jämnare och håller bättre vid upprepad användning. Cylinderenheten sitter 16,5 mm från bladkanten med stiftets centrum på 10,6 mm.

På sidoprofilen har RMU kabinett zinklegering gångjärn ett dörrpanels ingreppsdjup på 24 mm och en räckvidd på ramsidan på 25,5 mm. Ramingreppssektionen är 22 mm hög med en 11,5 mm bas, och sidoavståndet är 17,5 mm total höjd med ett 14,5 mm inre steg och 6,6 mm stiftförskjutning – dimensioner som överensstämmer med ramkanalgeometrin som är typisk för RMU och distributionsskåp.

Öppningsvinkel och dörrkontroll

Den utmärkande egenskapen hos RMU kabinett zinklegering gångjärn är 270° öppningsvinkel. De flesta standard skåpgångjärn öppna till 90°, 120° eller 180° - en 270° svängning innebär att dörren kan vikas tillbaka nästan platt mot sidan av skåpet istället för att stanna i rät vinkel eller halvvägs. I RMU- och ringhuvudenhetstillämpningar gör detta en verklig skillnad när tekniker behöver fri tillgång till interiören för installation, underhåll eller kabelhantering.

Bågradien på RMU-skåpets zinklegeringsgångjärn sträcker sig från R18,5 mm till R21,5 mm genom svängområdet, vilket definierar det fria utrymmet som dörren färdas genom när den öppnas. Detta är värt att ta hänsyn till under skåpets layout - det måste finnas tillräckligt med utrymme bredvid skåpet för att dörren ska fullfölja hela svängen utan hinder.

Avsluta Alternativ och applikation

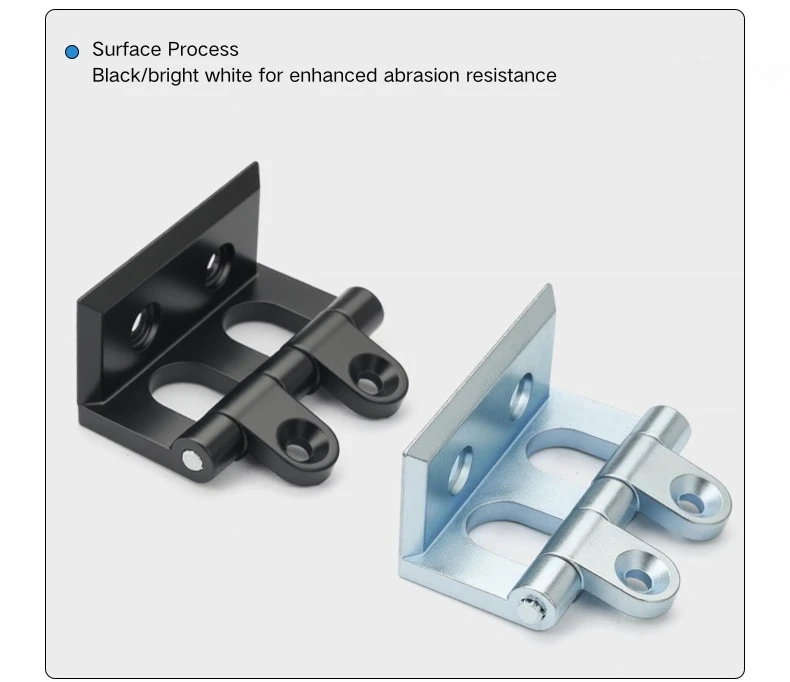

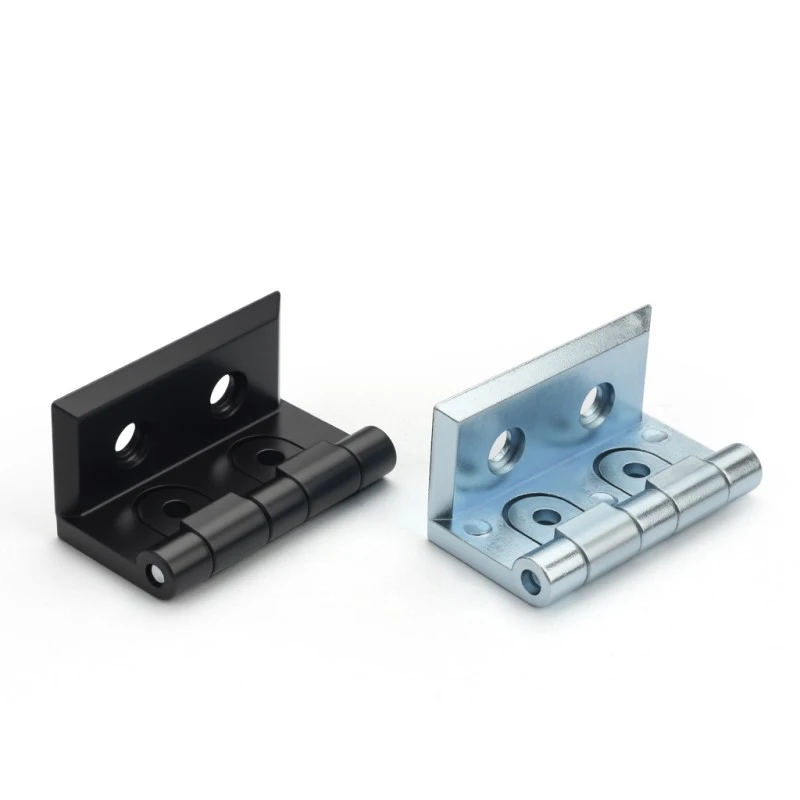

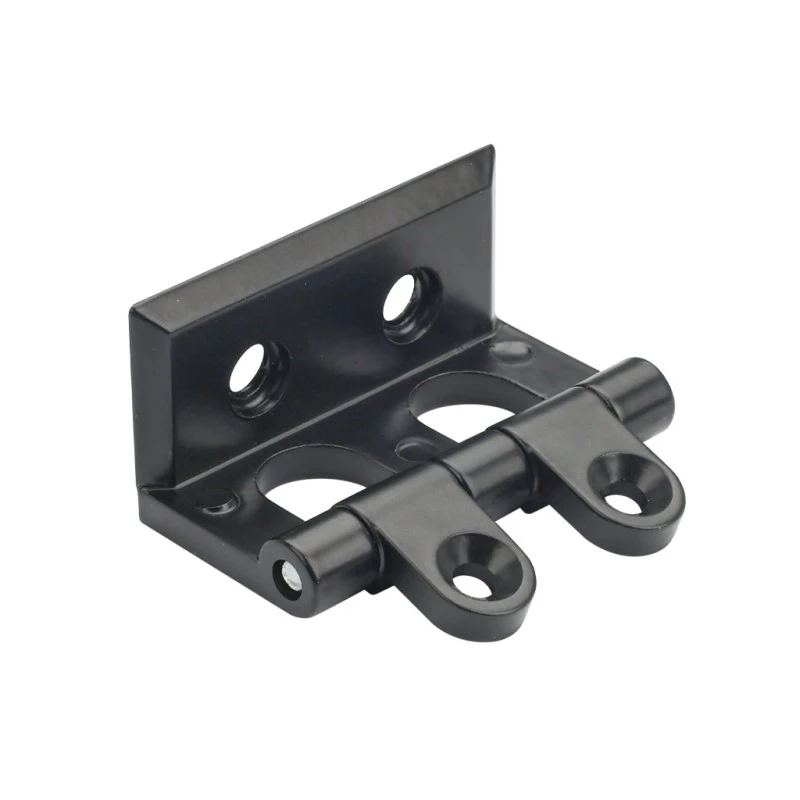

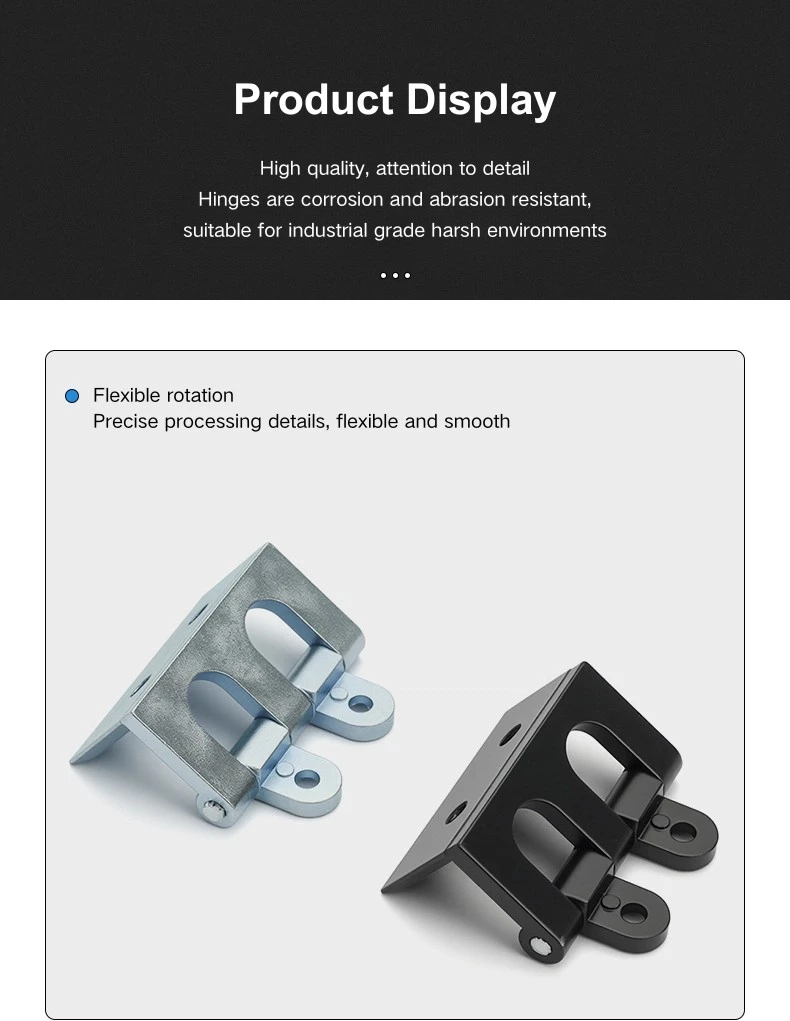

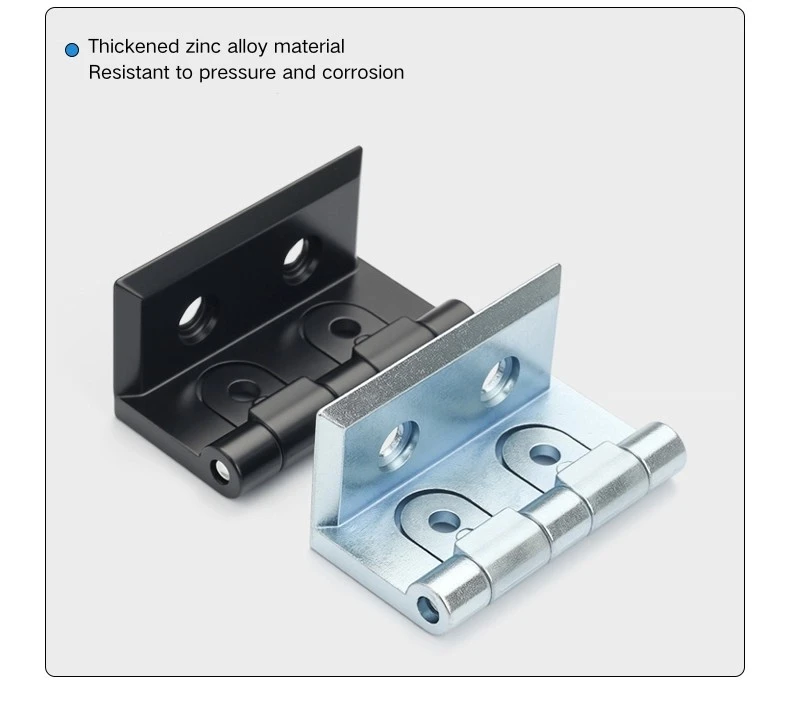

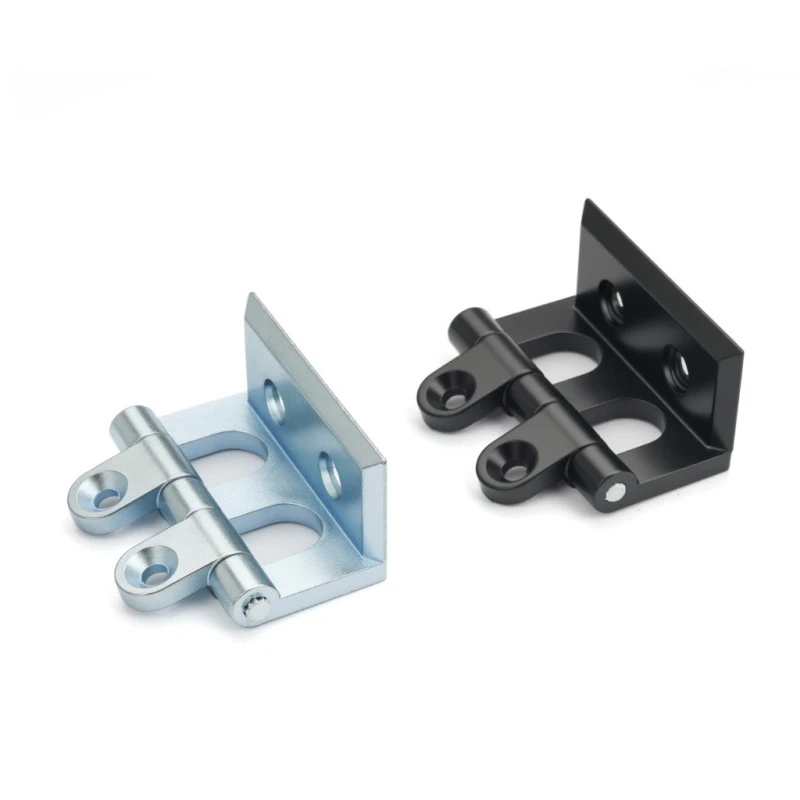

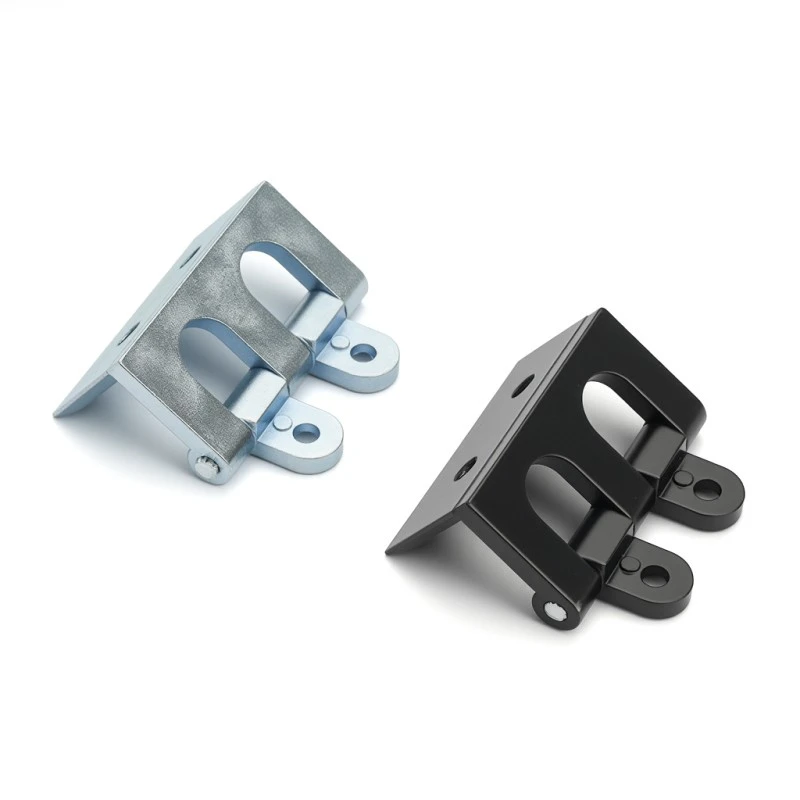

RMU kabinett zinklegering gångjärn kommer i två utföranden: svart och ljus krom. Svart passar mörka pulverlackerade skåpskåp och är det vanligaste valet i RMU-byggnader där skåpets exteriör är en industriell standardfinish. Ljust krom ger ett polerat, reflekterande utseende och fungerar bra på ljusare eller dekorativa höljespaneler där gångjärnsfinishen är en del av skåpets övergripande estetik.

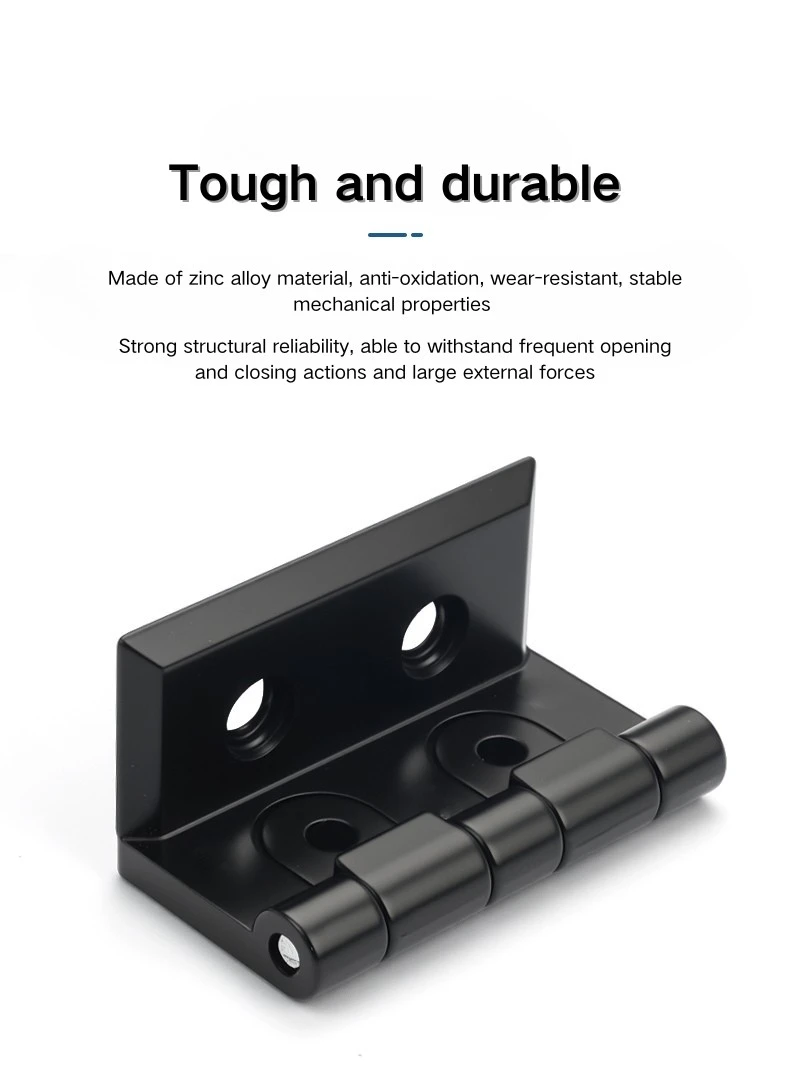

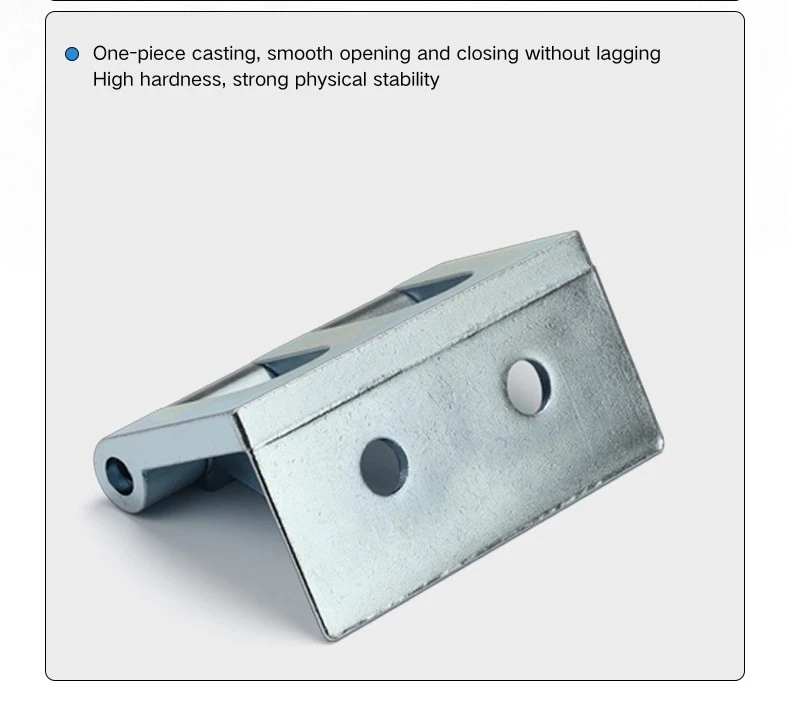

Båda ytbehandlingarna av RMU skåpzinklegeringsgångjärn svetsas direkt på skåpsramen under tillverkningen, så val av finish är ett permanent beslut i byggskedet. Zinklegeringskonstruktionen klarar typiska industriella inomhusmiljöer väl, och den formgjutna kroppen ger konsekvent dimensionell noggrannhet över produktionssatser - användbart när gångjärnet behöver passa exakt med en passande ramkanal över flera skåpenheter.

FAQ

F1: Vad är öppningsvinkeln för CL208-gångjärnet?

CL208 öppnas till 270°, vilket gör att dörren kan svänga förbi platt och fällas tillbaka nästan helt längs med skåpsramen. Detta är huvudorsaken till att den specificeras för RMU- och ringhuvudenhetsskåp där full invändig åtkomst är ett regelbundet krav.

F2: Vilka är de övergripande måtten på CL208?

CL208-skåpgångjärnet i zinklegering är 48 mm brett och 26 mm högt, med en inre spännvidd på 20 mm mellan monteringsvingarna. Ramsidans räckvidd är 25,5 mm och dörrpanelens ingreppsdjup är 24 mm.

F3: Hur installeras CL208?

CL208 är ett svetsat gångjärn - det fästs på skåpets ram och dörrpanel genom svetsning under tillverkningen. Det finns inget skruvmonteringsalternativ för denna modell.

F4: Vilka finishalternativ finns tillgängliga?

CL208 kommer i svart zinklegering och blank kromzinklegering. Svart är standardvalet för mörka eller pulverlackerade kapslingar; ljus krom passar lättare eller dekorativa skåpfinisher.

F5: Vilka skåptyper är CL208 designad för?

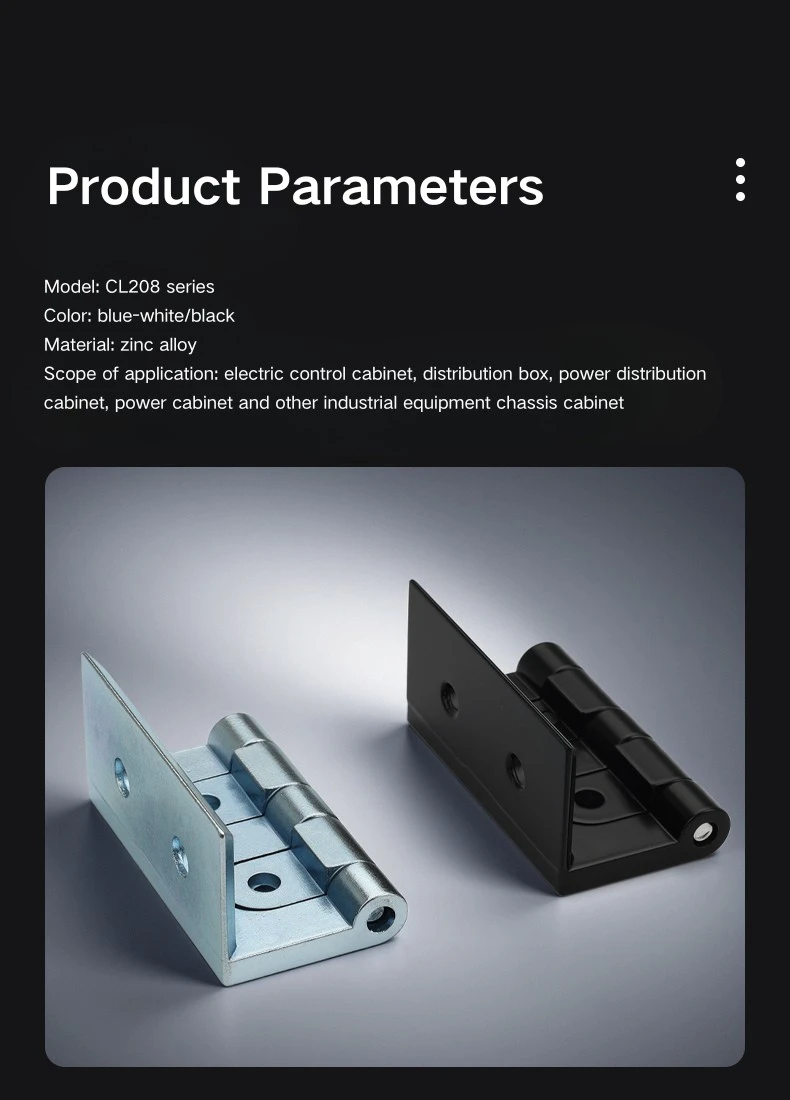

CL208 är främst designad för ringhuvudenhetsskåp och används även på elfördelningslådor, industriella styrskåp och ställverkskapslingar. Öppningsvinkeln på 270° är särskilt relevant för RMU-applikationer där full dörrfrigång är ett funktionskrav.

F6: Behövs det utrymme för 270° dörrsvängning?

Ja. Dörren går genom en båge på R18,5 till R21,5 mm när den öppnas. Under skåpets layout, se till att det finns tillräckligt med utrymme bredvid skåpet för att dörren ska slutföra hela svängen utan att träffa intilliggande strukturer eller utrustning.

F7: Finns CL208 i rostfritt stål?

CL208 finns för närvarande endast i zinklegering, i svart och ljus krom. För skåpgångjärn i rostfritt stål kan andra modeller i Yitai Lock-serien vara mer lämpliga beroende på din applikation.
