Elskåpsdörrar Sidomonterad böjgångjärn

För de skåpdörrgångjärn i grossistledet från Yitai Lock för konstruktioner av elskåp eller lådskåp ger serien Power Cabinet Doors Side-Mount Bend Gångjärn en hel del flexibilitet – totalt sexton varianter, som täcker olika karmdjup, dörrpanelstjocklekar och monteringsplattkonfigurationer över CL93013, CL93013, CL93013, CL9303, CL9303, CL 9303, CL 9303, CL 9303, CL serie. De främre monteringsplattorna på de flesta modeller delar ett konsekvent fotavtryck på 36 × 17,7 mm eller 25 × 17,7 mm med fäste med spår eller runda hål, vilket gör det enkelt att välja rätt modell baserat på din ramprofil utan att behöva designa om dörrpanelens layout.

Produktmodell	Sidomonterat skåpgångjärn
Ytbehandling	Zinklegering
Valfritt material	Svart/blå sand
Användande	Lämplig för olika typer av kopplingsskåp, styrboxar m.m

Modellutbud och serieöversikt

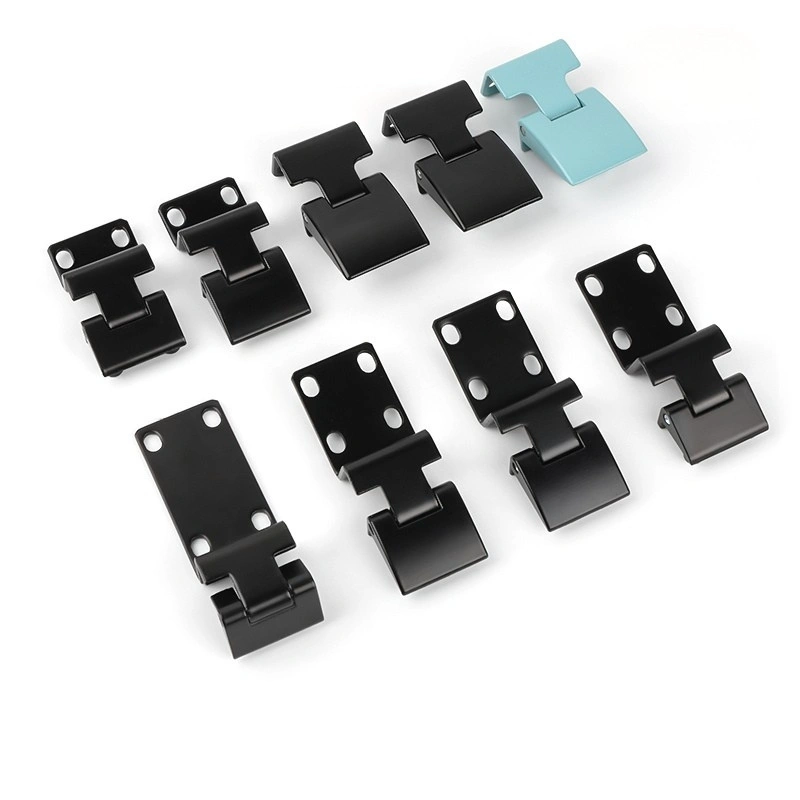

Elskåpsdörrarnas sidomonterade böjgångjärn är organiserade i fyra serier. CL803-serien täcker tre modeller – CL803A-25, CL803B-20, CL803B-25 och CL803D-25 – alla i svart zinklegering, med frontplåtsbredder på antingen 36 mm eller 39 mm beroende på modell. CL803A-25 använder en frontplatta med dubbla skruvar på 39 × 20 mm med 12 mm hålavstånd; modellerna CL803B och CL803D använder en 36 × 25 mm platta med slitsfäste.

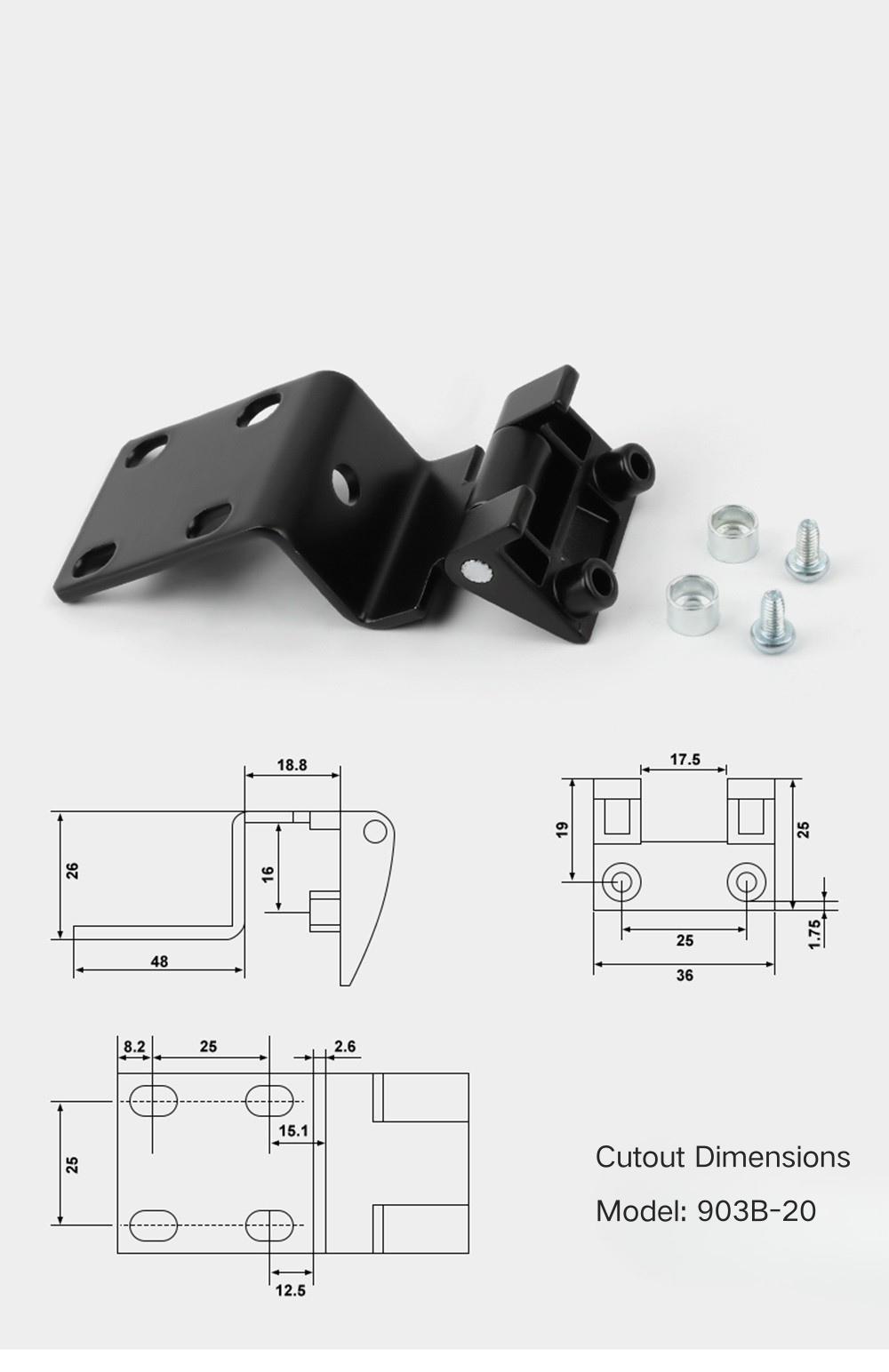

CL901-serien inkluderar CL901B-17, CL901B-20 och CL901D-17, alla med en 36 × 17,5 mm frontplatta och konsekvent 8 mm + 2,5 mm hålförskjutning. CL903-serien är den största gruppen i gångjärnssortimentet, med sju modeller inklusive CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 och CL903D-20 – som täcker både standard och djupgående ramar. CL233 avrundar sortimentet i svart zinklegering, sandblå zinklegering och aluminiumlegering, med en 39 × 20 mm frontplatta och 12 mm hålavstånd liknande CL803A-25.

Mått efter serie

CL803-serien av sidomonterade böjgångjärn spänner över en total bredd på 18,5 mm till 23,5 mm och en höjd på 26 mm till 28,5 mm över sina modeller. CL803A-25 är 23 mm bred och 26 mm hög med ett inre djup på 22,5 mm; CL803B-20 är 18,5 mm bred med ett inre djup på 16 mm; CL803B-25 är 23,5 mm bred och 28,5 mm hög med ett inre djup på 16 mm; och CL803D-25 är 23,5 mm bred och 26,5 mm hög med ett inre djup på 16,5 mm. Alla CL803-modeller har en basbredd på 26 mm och en 20 mm hög monteringsplatta.

CL901-serien är märkbart högre än de andra modellerna i serien Power Cabinet Doors Side-Mount Bend Ginge — alla tre kommer in på 39,5 mm total höjd, med bredder mellan 15,5 mm och 18,5 mm och ett konsekvent 16,5 mm inre djup över hela linjen. Basbredden är 1 mmB - 5,00 mm. för CL901B-20 och 21 mm för CL901D-17. CL903-serien spänner över ett bredare område — basbredder från 48 mm till 73,8 mm på den utökade modellen, med totalhöjder på 25,5 mm till 26 mm. CL233 är totalt 24,5 × 24,5 mm med ett 22 mm inre djup, en 39,3 mm monteringsplatta och 7,5 mm + 15 mm hålförskjutning på frontplattan.

Applikationsscenarier

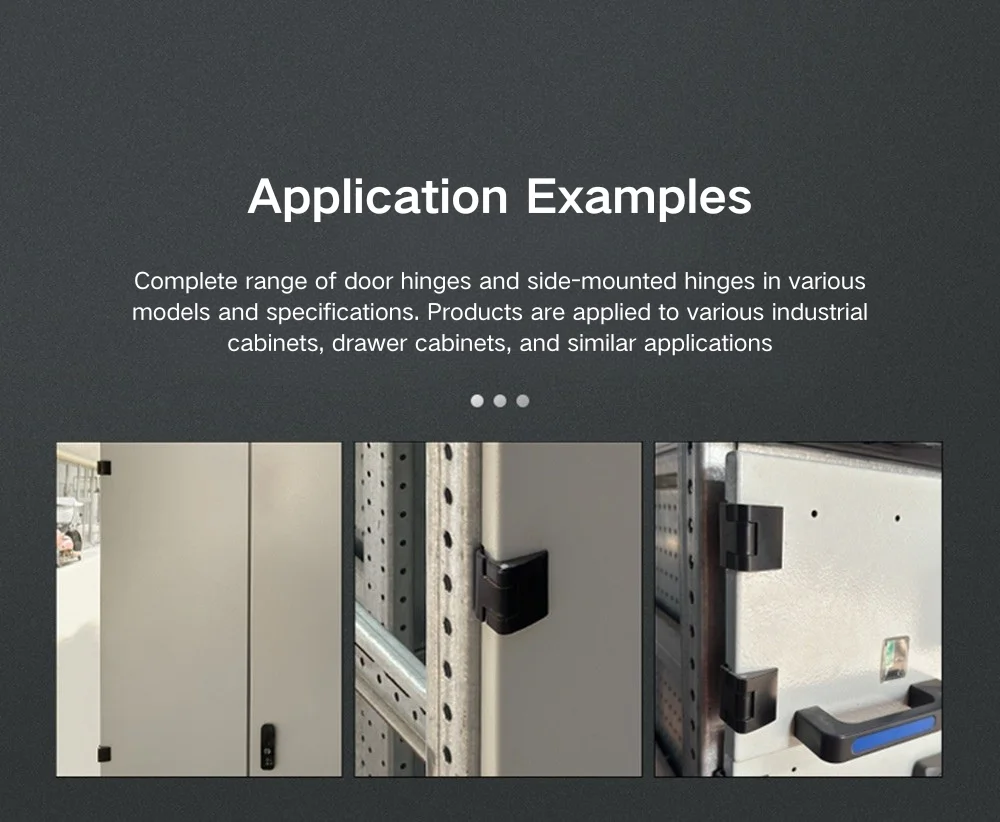

Elskåpsdörrarnas sidomonterade böjgångjärn är utformad specifikt för skåpsramar byggda på stålprofiler i C-sektion, vilket är standardkonstruktionsmetoden för GGD-elskåp, andra och tredje generationens distributionsskåp, lådskåp och effektskåp. Den böjda profilen på gångjärnskroppen hakar över C-sektionsläppen och frontplattan skruvas fast på dörrpanelens yta, vilket är den etablerade installationsmetoden för denna skåptyp och kräver ingen modifiering av standardkarmprofiler.

Utöver kärnapplikationerna för GGD och elskåp passar denna produkt även andra industriella kapslingar byggda på kompatibla C-profiler eller liknande böjda stålramsprofiler. CL233 i sandblå zinklegering specificeras ibland där skåpets exteriör använder ett färgkodat hårdvaruschema, medan varianten av aluminiumlegering CL233 är det lättare alternativet för kapslingar där vikten är en faktor. Utbudet av modellstorlekar över CL803, CL901 och CL903 innebär att de flesta standardkarmdjup och dörrpanelstjocklekar på GGD- och elskåpmarknaden täcks av en enda produktfamilj.

FAQ

F1: Vilka serier ingår i detta gångjärnssortiment?

Utbudet omfattar fyra serier: CL803 (fyra modeller), CL901 (tre modeller), CL903 (sju modeller) och CL233 (tre varianter). Alla är svarta zinklegeringar förutom CL233, som även finns i sandblå zinklegering och aluminiumlegering.

F2: Vilka skåptyper är detta gångjärn designat för?

Det sidomonterade böjgångjärnet är designat för C-profilskåpsramar, inklusive GGD-elskåp, andra och tredje generationens distributionsskåp, lådskåp och effektskåp. Den är inte avsedd för plana eller svetsade kapslingar.

F3: Hur är detta gångjärn installerat?

Alla modeller är skruvmonterade. Den böjda gångjärnskroppen hakar över C-sektionens ramläpp och den främre monteringsplattan skruvas fast på dörrpanelens yta. Ingen svetsning krävs.

F4: Vad är skillnaden mellan serierna CL803, CL901 och CL903?

Serien skiljer sig åt i övergripande storlek, ramdjup och monteringsplattans konfiguration. CL901-modellerna är de högsta med 39,5 mm total höjd; CL803-modellerna är mer kompakta; CL903-modeller täcker det bredaste utbudet av basbredder inklusive en utökad variant på 73,8 mm. Välj baserat på din specifika karmprofil och dörrpanelsmått.

F5: Vad skiljer CL233 från de andra serierna?

CL233 finns i tre varianter – svart zinklegering, sandblå zinklegering och aluminiumlegering – vilket gör den till den enda modellen i sortimentet med ett färgalternativ och ett lättviktsmaterialalternativ. Dess frontplåtsmått (39 × 20 mm) liknar CL803A-25.

F6: Hur väljer jag rätt modell för mitt skåp?

Valet beror på ditt skåpramsprofildjup, dörrpanelens tjocklek och monteringsplattans preferens. Siffersuffixen (-17, -20, -25) och bokstavssuffixen (A, B, D, CB, CD) är en del av modellbeteckningen. Se måttritningarna för varje modell eller kontakta Yitai Lock med dina ramspecifikationer för en rekommendation.

F7: Vilket material är gångjärnen gjorda av?

De flesta modellerna är svarta zinklegeringar. CL233 finns dessutom i sandblå zinklegering och aluminiumlegering. Zinklegeringskonstruktion ger god dimensionell konsistens från pressgjutning och hanterar standard inomhusmiljöer inom industriskåp bra.

F8: Är CL903B-20 Extended lämplig för djupare ramprofiler?

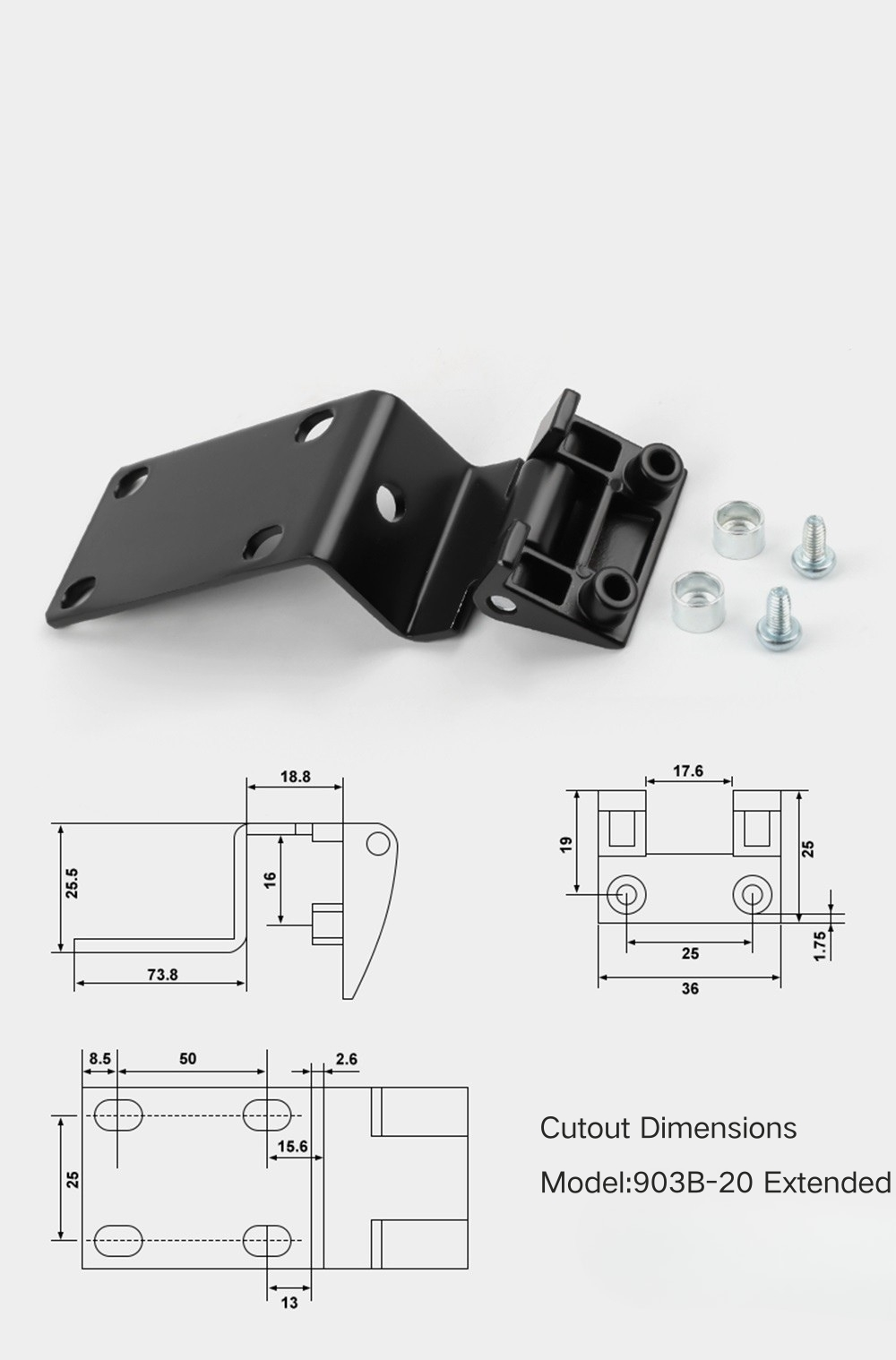

Ja — CL903B-20 Extended har en basbredd på 73,8 mm, vilket är betydligt bredare än standarden CL903B-20 på 48 mm. Det är det rätta valet när skåpsramsprofilen kräver en längre gångjärnsbas för att överbrygga en djupare C-sektionskanal.
