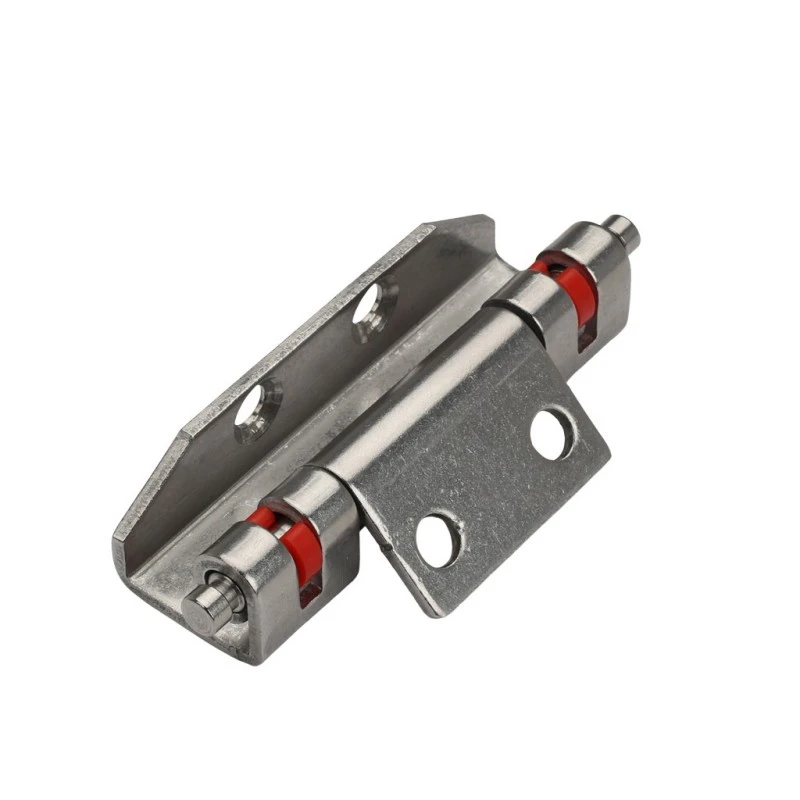

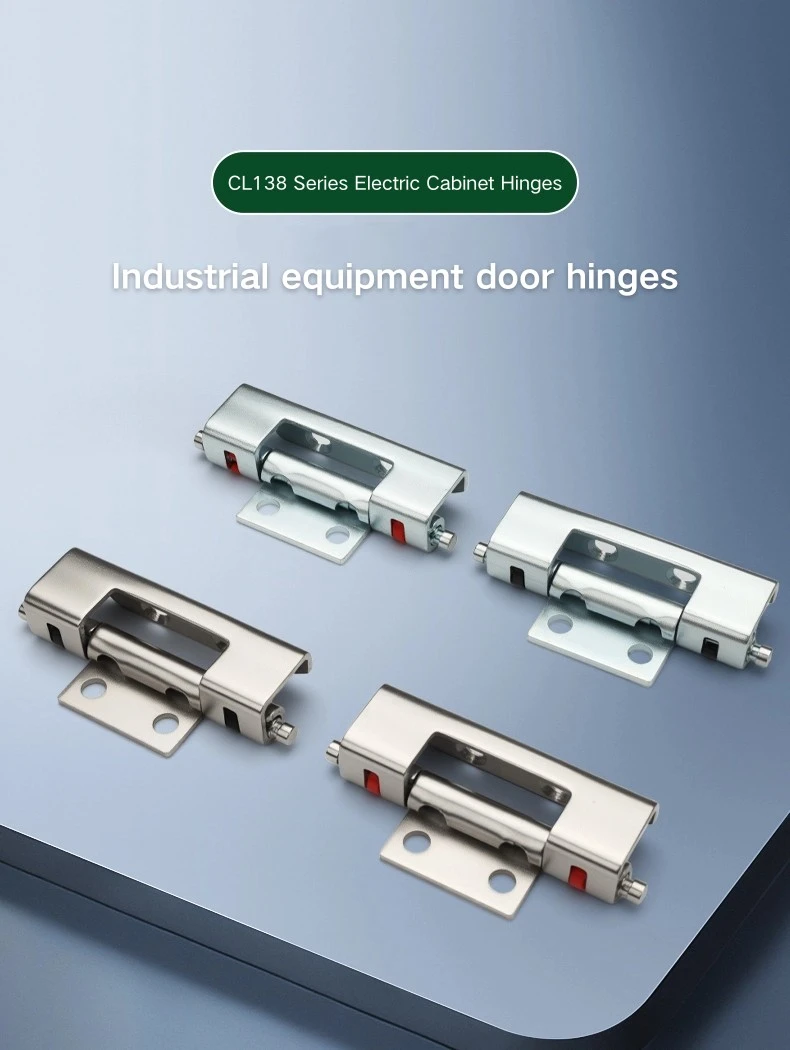

Helt dolt gångjärn i rostfritt stål

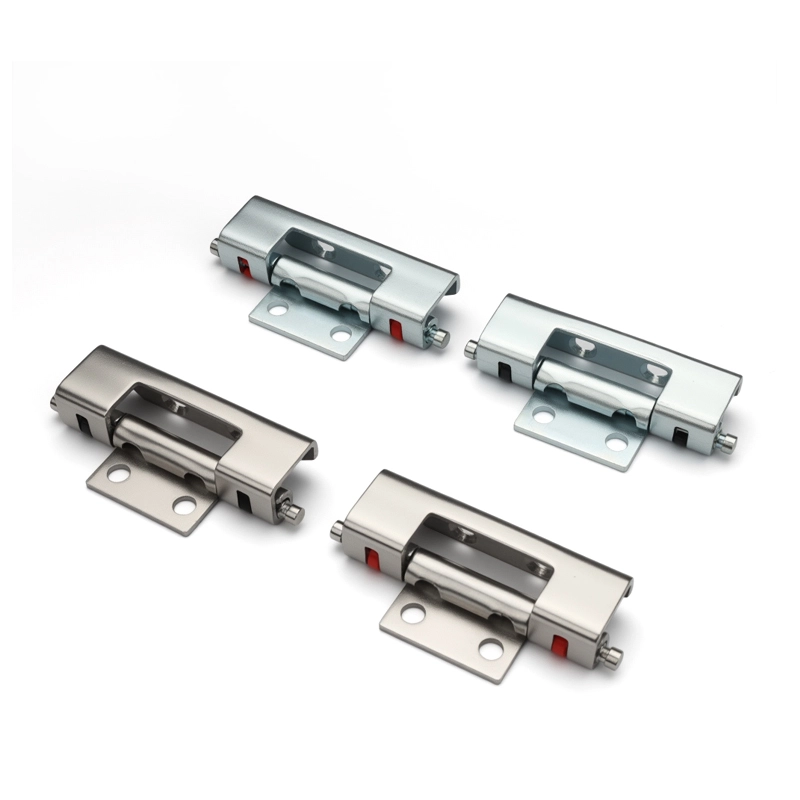

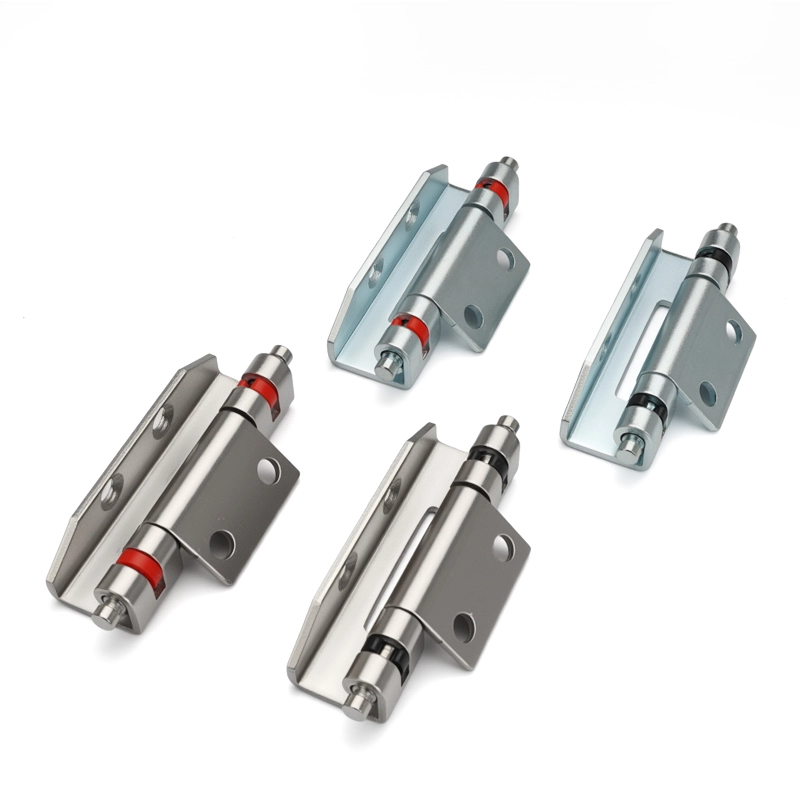

För de som köper dolda skåpgångjärn i grossistledet från Yitai Lock, täcker det helt dolda rostfria stålgångjärnet CL138 fyra varianter i två material och två klämfärger. De rostfria stålversionerna är det naturliga valet för kapslingar i fuktiga eller korrosiva miljöer, medan alternativen i kolstål fungerar bra för vanliga distributionsskåp inomhus. Klämfärg - svart eller röd - är en visuell skillnad snarare än en funktionell, så valet där beror på preferenser eller matchning av befintliga skåpbeslag.

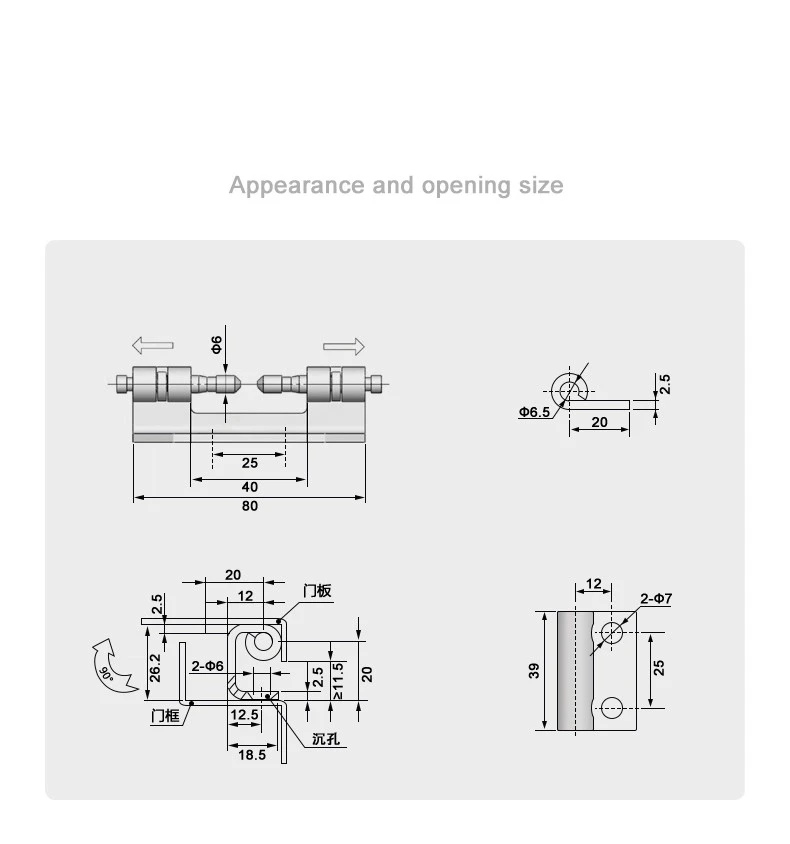

Struktur och dimensioner

Det helt dolda gångjärnet i rostfritt stål har en total längd på 80 mm, med gångjärnskroppen som löper 40 mm och en 25 mm inre spännvidd mellan de två cylinderändarna. Pipans diameter är Φ6 mm, och de två cylindersektionerna sträcker sig var och en utåt från centrumkroppen, vilket ger gångjärnet dess karakteristiska hantelprofil. Klämenheten sitter vid cylinderändarna och är det som håller gångjärnet i ingrepp med dörrkarmens kanal.

Monteringsplattan på det helt dolda rostfria gångjärnet är 39 mm högt och 25 mm brett, med två Φ7 mm monteringshål åtskilda 12 mm från kanten. Ramsidan visar ett totalt djup på 18,5 mm med en 12,5 mm bas, två Φ6 mm hålhål och ett försänkt urtag på ≥11,5 mm. Φ6,5 mm klämstiftet sitter 2,5 mm stolt över bladytan med en 20 mm ingreppslängd.

Installation och montering

Det helt dolda gångjärnet i rostfritt stål installeras genom svetsning — monteringsplattan är svetsad till dörrpanelen och gångjärnskroppen griper in i ramkanalen under monteringen. 90° öppningen innebär att dörren svänger i rät vinkel från skåpets yta, vilket täcker standardkraven för åtkomst för de flesta distributions- och styrskåpskonfigurationer.

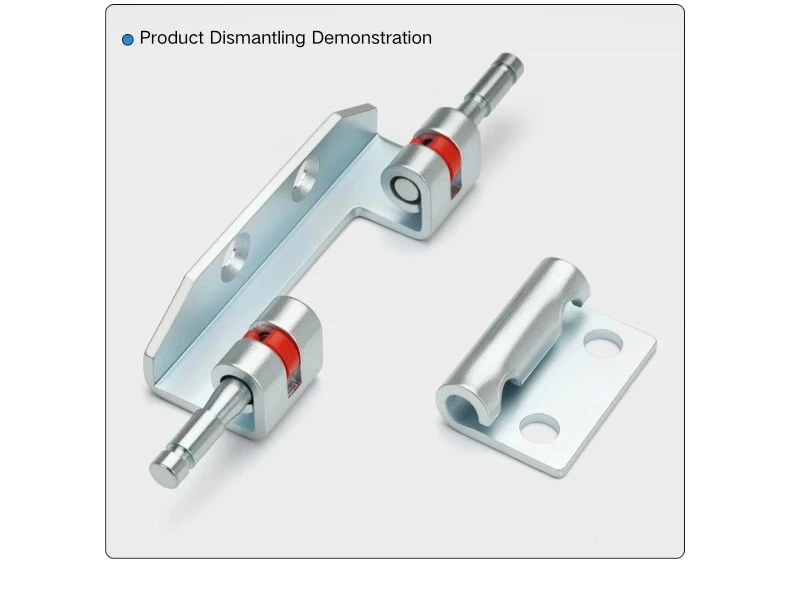

När det väl svetsats in sitter det helt dolda rostfria gångjärnet försänkt i ramprofilen så att cylindern och klämenheten döljs från utsidan. Klämmekanismen vid varje cylinderände låser gångjärnet i ramkanalen och kan frigöras för borttagning av dörren vid behov. Detta dolda ingrepp är också det som gör gångjärnet kompatibelt med Rittals skåpsramsystem, där kanalgeometrin passar denna typ av infällt gångjärnsmontage.

Material och klämalternativ

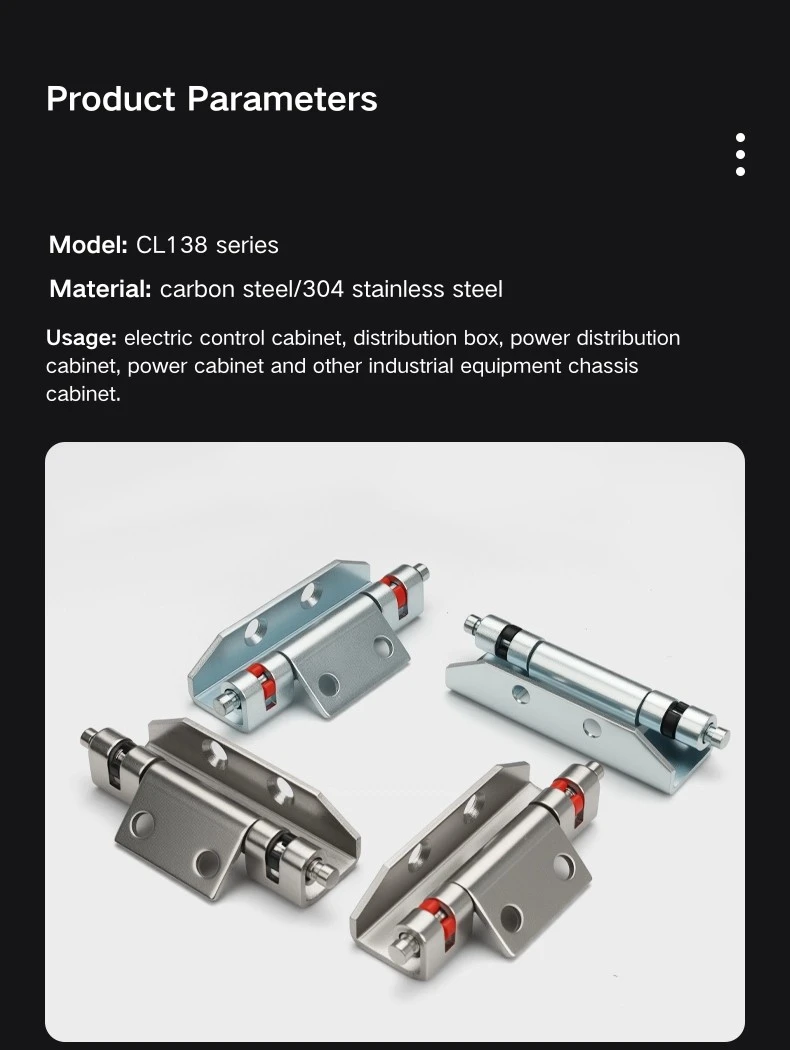

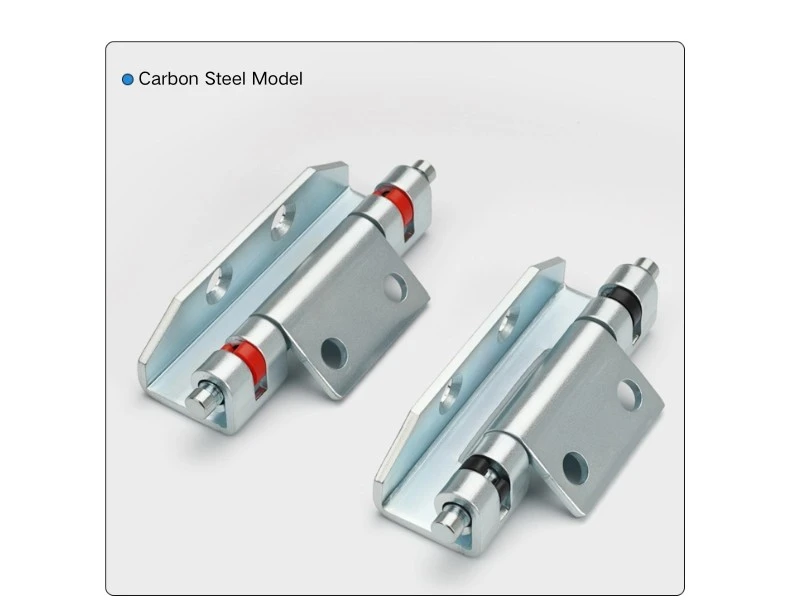

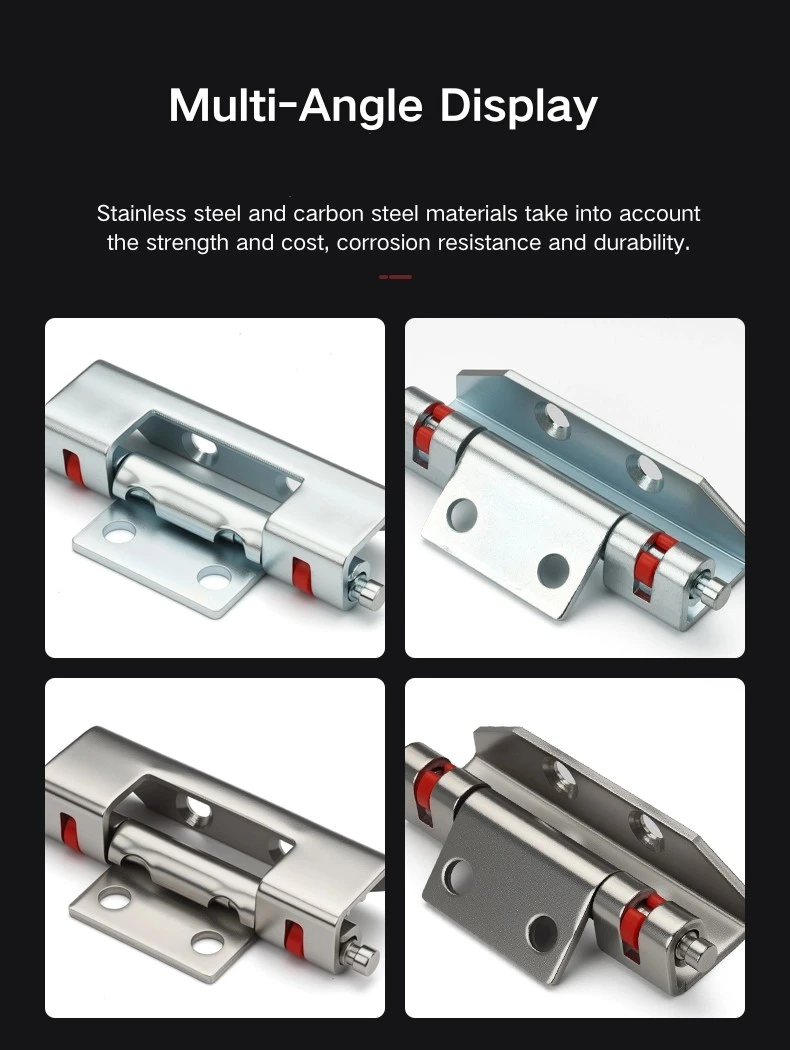

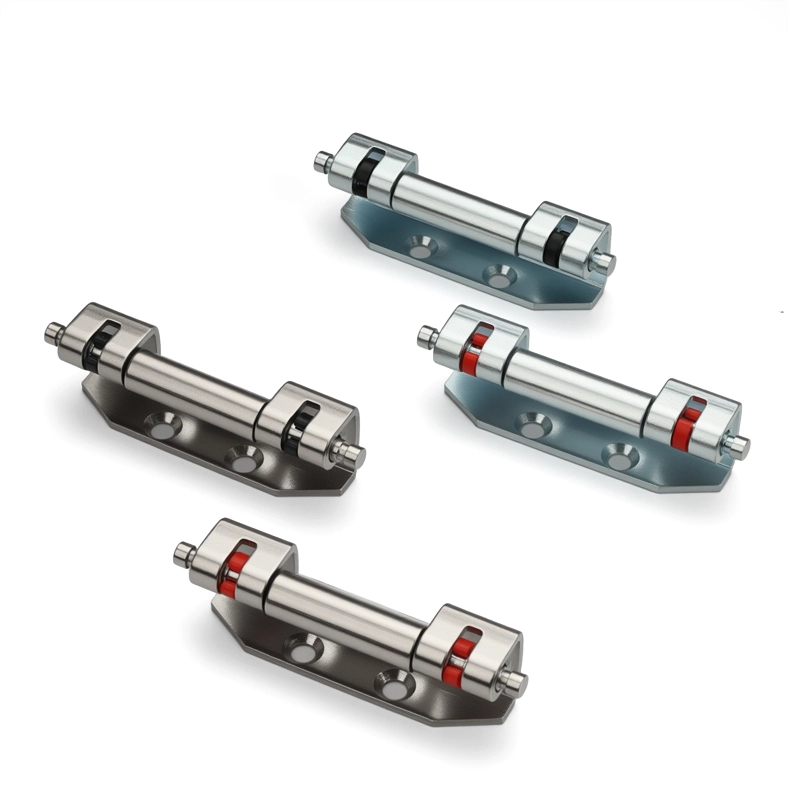

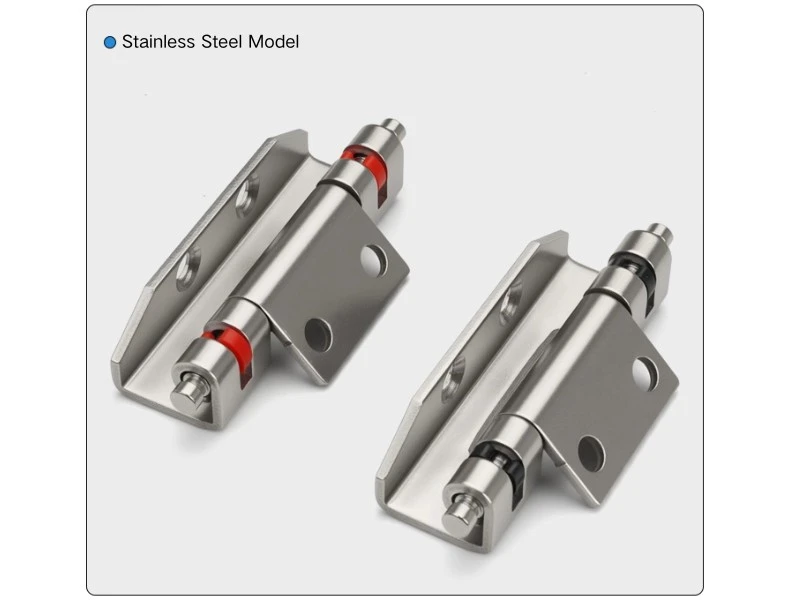

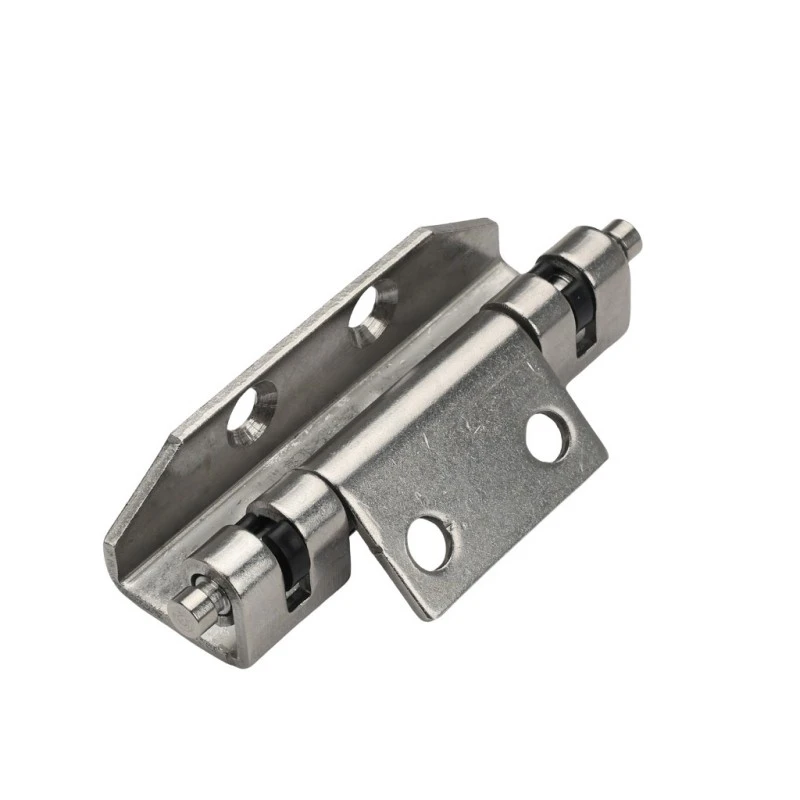

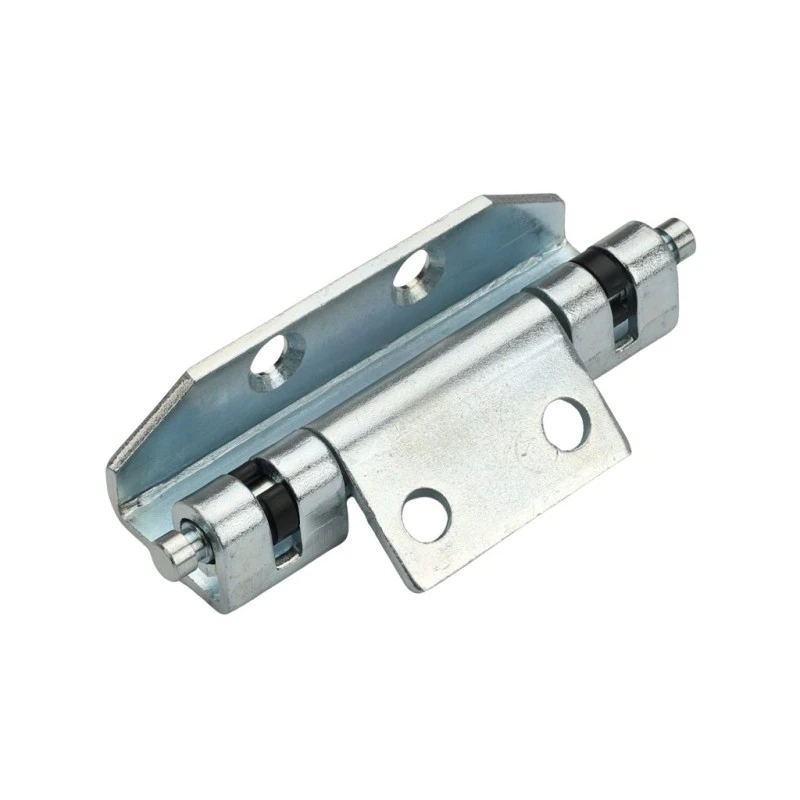

Helt dolt rostfritt stål-gångjärn finns i kolstål och rostfritt stål, med svart eller röd klämfärg över båda materialen - totalt fyra varianter. Den rostfria versionen passar bättre för kapslingar i fuktiga utrymmen, utomhusinstallationer eller miljöer där korrosionsbeständigheten har betydelse över tid. Kolstål passar torra inomhusskåpapplikationer där finishkraven är mer standard.

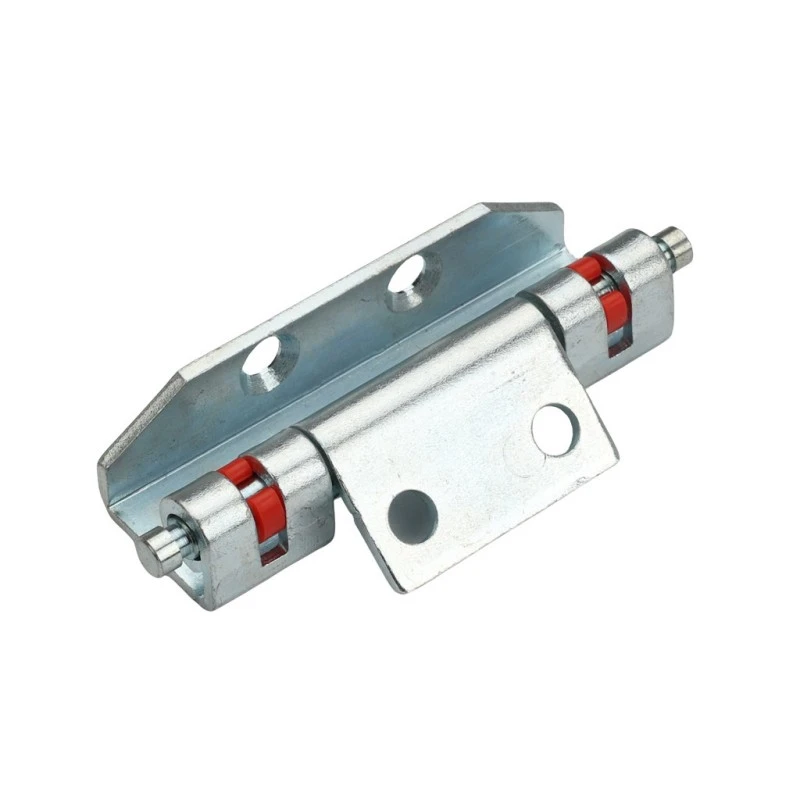

Klämfärgen på det helt dolda rostfria gångjärnet - svart eller rött - är en kosmetisk skillnad utan skillnad i material eller belastningskapacitet mellan de två. Röda klämmor används ibland som en visuell indikator på specifika skåplinjer eller för att skilja gångjärnspositioner på flerdörrars kapslingar; svarta klämmor är den vanligaste standarden. Hur som helst är prestandan identisk.

Applikationsscenarier

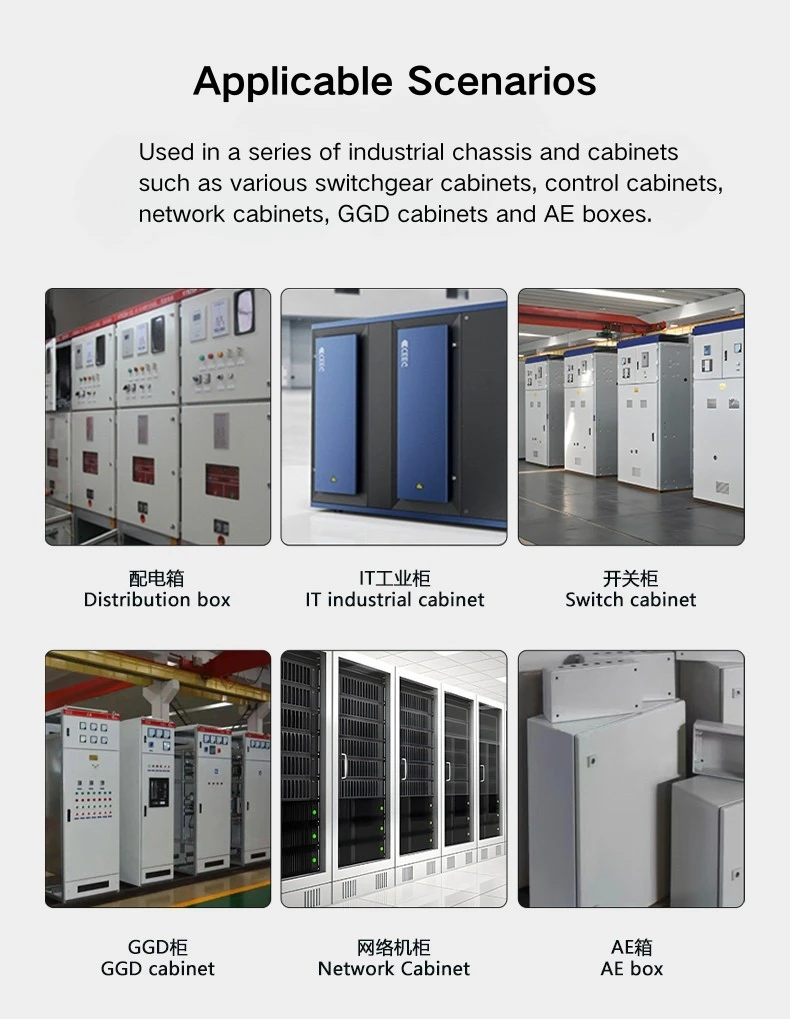

Det helt dolda gångjärnet i rostfritt stål används på distributionsskåp, styrutrustningsskåp och ställverkspaneler där en jämn, hårdvarufri dörrutsida behövs. Den helt dolda profilen håller gångjärnet utom synhåll när dörren är stängd, vilket passar skåp installerade på synliga platser - serverrum, kontrollrum eller allmännyttiga utrymmen - där exponerad gångjärnsutrustning skulle se malplacerad ut.

Kompatibilitet med Rittal skåpsramar gör det helt dolda rostfria stålgångjärnet till ett enkelt drop-in-alternativ för tillverkare eller integratörer som redan arbetar med det ramsystemet. Varianten av rostfritt stål klarar korrosionskraven för kapslingar utomhus eller med hög luftfuktighet, och alternativet kolstål täcker huvuddelen av standard inomhusdistributionsskåp där både kostnads- och miljöförhållandena är måttliga.

FAQ

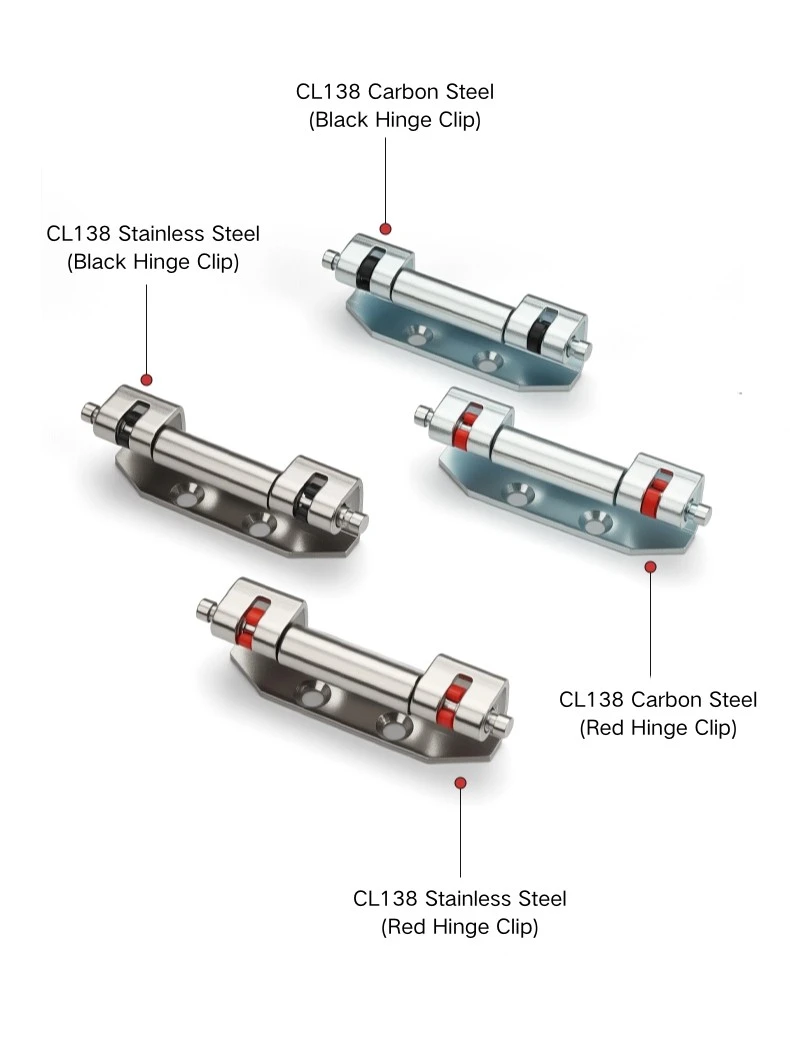

F1: Vilka varianter finns tillgängliga för CL138?

CL138 finns i fyra varianter: kolstål med svart klämma, kolstål med röd klämma, rostfritt stål med svart klämma och rostfritt stål med röd klämma. Klämfärgen är endast kosmetisk - det finns ingen funktionell skillnad mellan svart och rött.

F2: Vad är öppningsvinkeln för CL138?

Det dolda gångjärnet CL138 öppnar sig till 90°, vilket täcker standardkraven för tillträde för fördelningsskåp och dörrar till styrskåp.

F3: Hur installeras CL138?

CL138 är svetsad — monteringsplattan är svetsad till dörrpanelen under skåptillverkning, och gångjärnskroppen griper in i ramkanalen. Det finns inget skruvmonteringsalternativ för denna modell.

F4: Är CL138 kompatibel med Rittal skåp?

Ja, det dolda gångjärnet CL138 är kompatibelt med Rittals skåpstommar. Gångjärnskanalens ingreppsgeometri passar Rittals ramprofil.

F5: Vad indikerar klämmans färger?

Svarta och röda klämmor är endast färgvarianter - materialet och lastkapaciteten är samma för båda. Rött används ibland som en visuell indikator för att skilja gångjärnspositioner eller skåplinjer åt; svart är det vanligaste standardvalet.

F6: Vilket material ska jag välja för utomhuskapslingar?

Den rostfria versionen av CL138 är det rätta valet för utomhuskapslingar, fuktiga miljöer eller installationer där korrosionsbeständighet är ett långsiktigt krav. Kolstål passar standardapplikationer inomhus för distributionsskåp.
