Fördelningspanel Avtagbart gångjärn

För de som köper styrskåpshårdvara från Yitai Lock i kvantitet är Distribution Panel Removable Hinge CL250-serien värt att jämföra mellan olika modeller innan de gör en beställning, eftersom den strukturella designen är konsekvent men dimensionerna varierar mellan modellerna. Den avtagbara designen gör att dörren kan lyftas av utan verktyg när den väl har installerats, vilket är en praktisk funktion för såväl monteringslinjer som fältunderhåll. Båda installationsmetoderna - skruv och svets - stöds, så gångjärnet passar in i de flesta tillverkningsarbetsflöden utan modifiering.

Modellalternativ och dimensioner

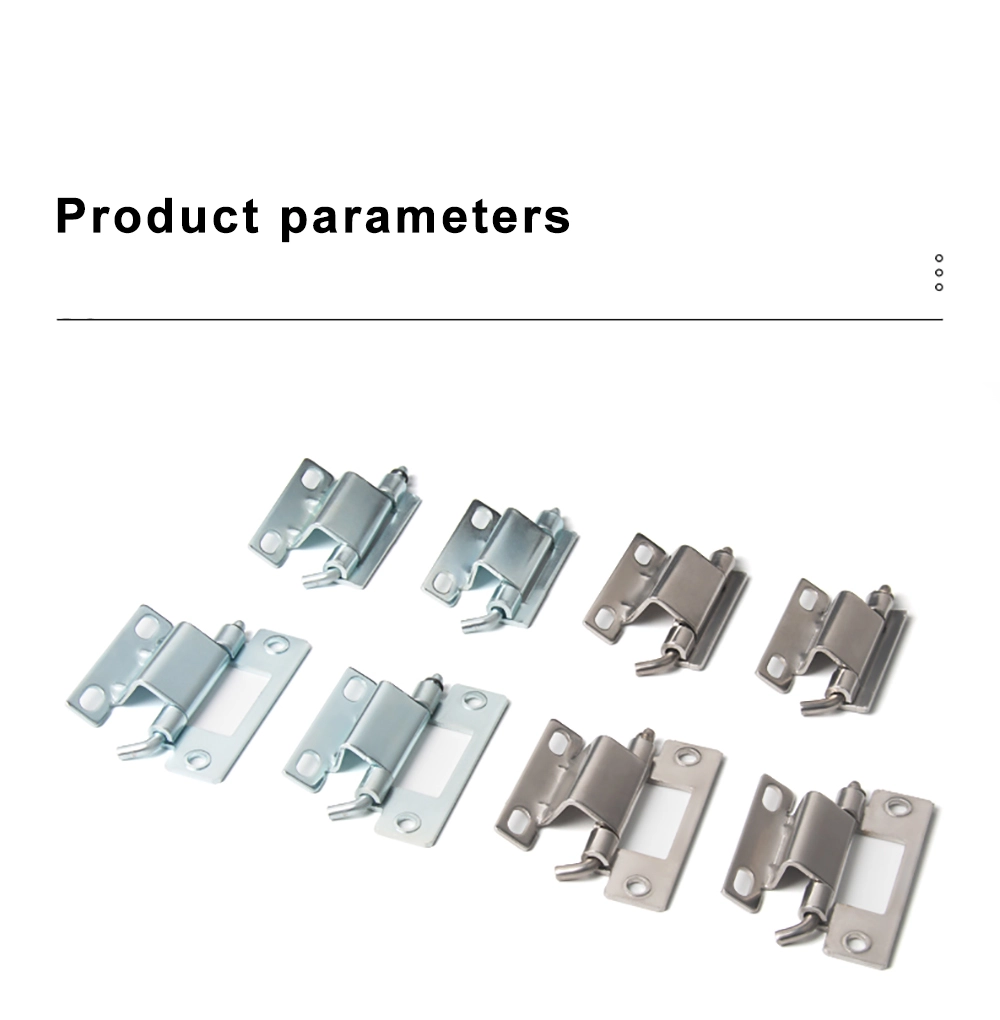

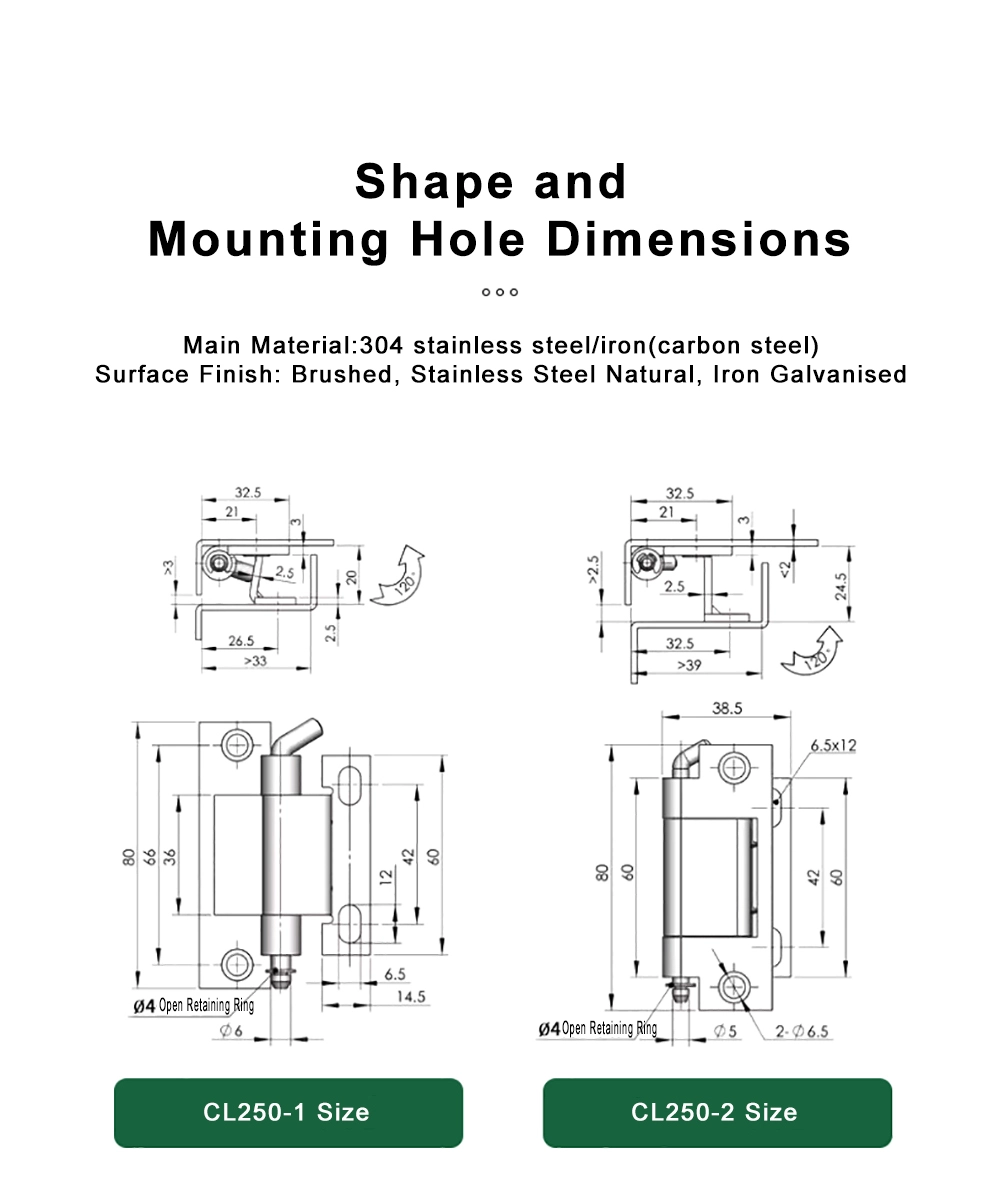

Distribution Panel Removable Hinge CL250-serien täcker fyra modeller med samma grundstruktur men olika storlekar. CL250-1 har en total höjd på 80 mm med en gångjärnskropp på 66 mm, ett totalt djup på 33 mm och en cylinderdiameter på Φ6 mm. CL250-2 delar den 80 mm totala höjden och använder en kroppslängd på 60 mm, ett djup på 39 mm eller mer och en Φ5 mm pipa med två Φ6,5 mm monteringshål med ett avstånd på 6,5 × 12 mm från varandra.

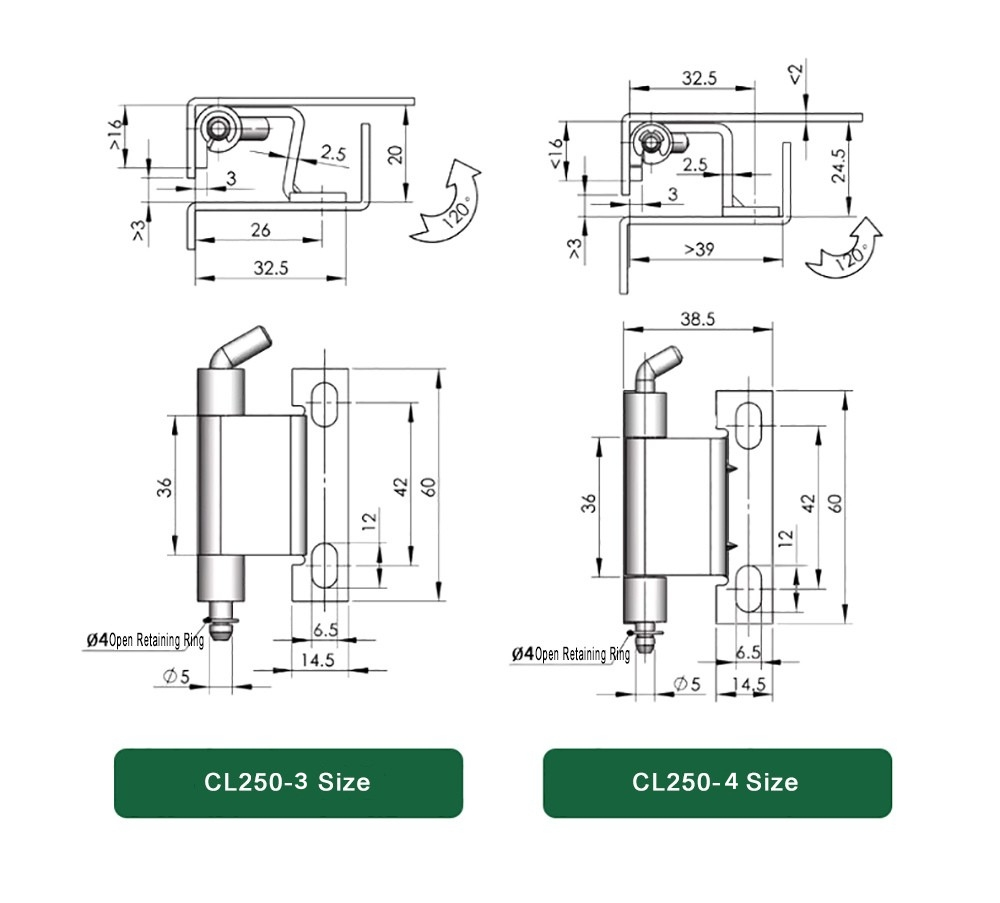

CL250-3 och CL250-4 är de mer kompakta alternativen i distributionspanelens avtagbara gångjärnssortiment. Båda har en gångjärnskroppshöjd på 36 mm och en totalhöjd på 60 mm, med 14,5 mm basbredd och Φ5 mm pipa. CL250-3 har ett djup på 32,5 mm medan CL250-4 går till 38,5 mm. Alla fyra modellerna använder en Φ4 öppen låsring för att säkra stiftet på plats.

Stångtyper och öppningsvinkel

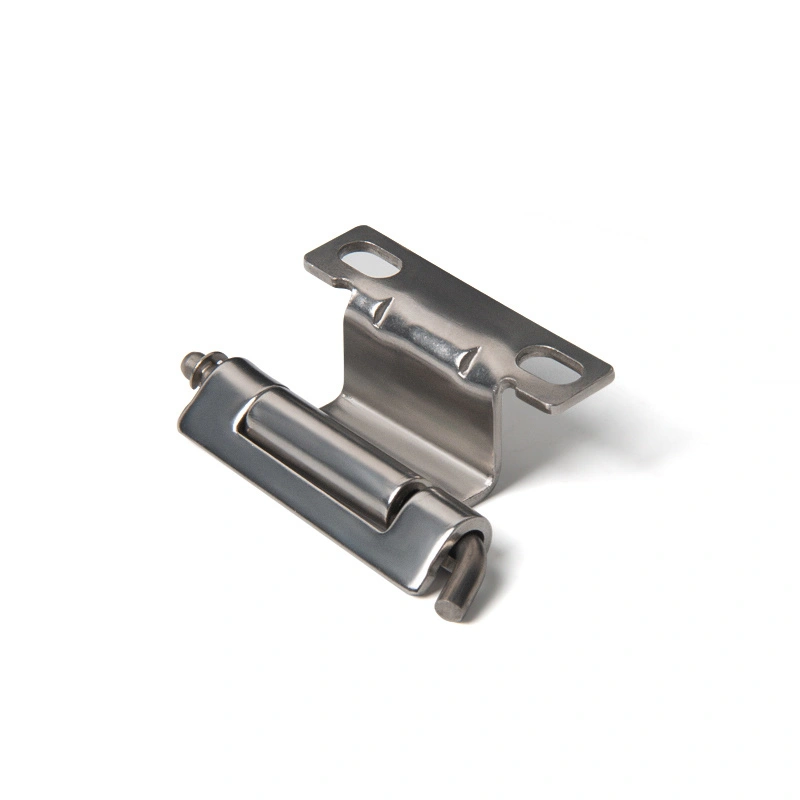

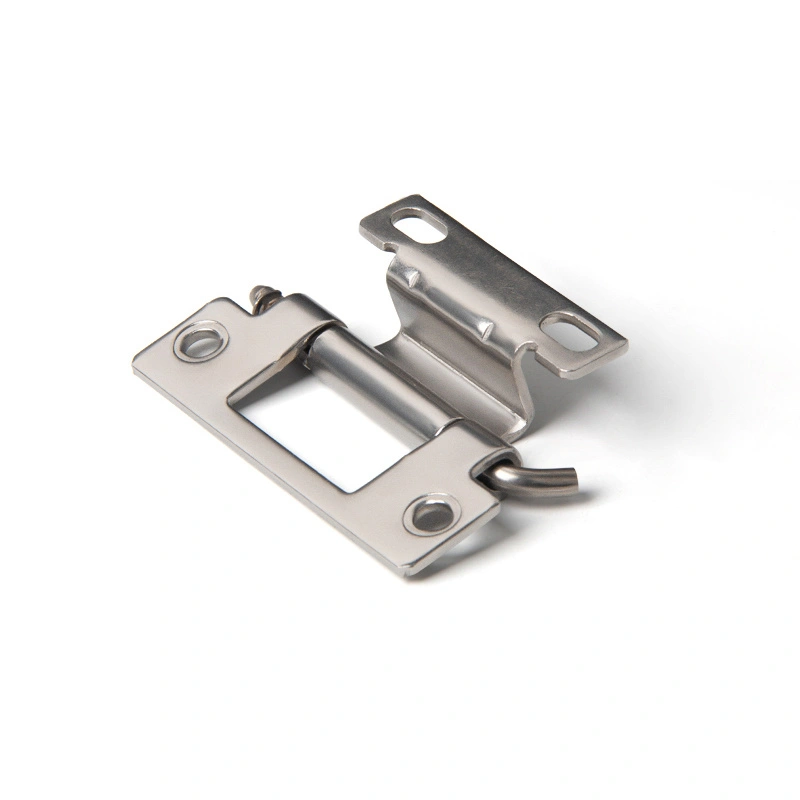

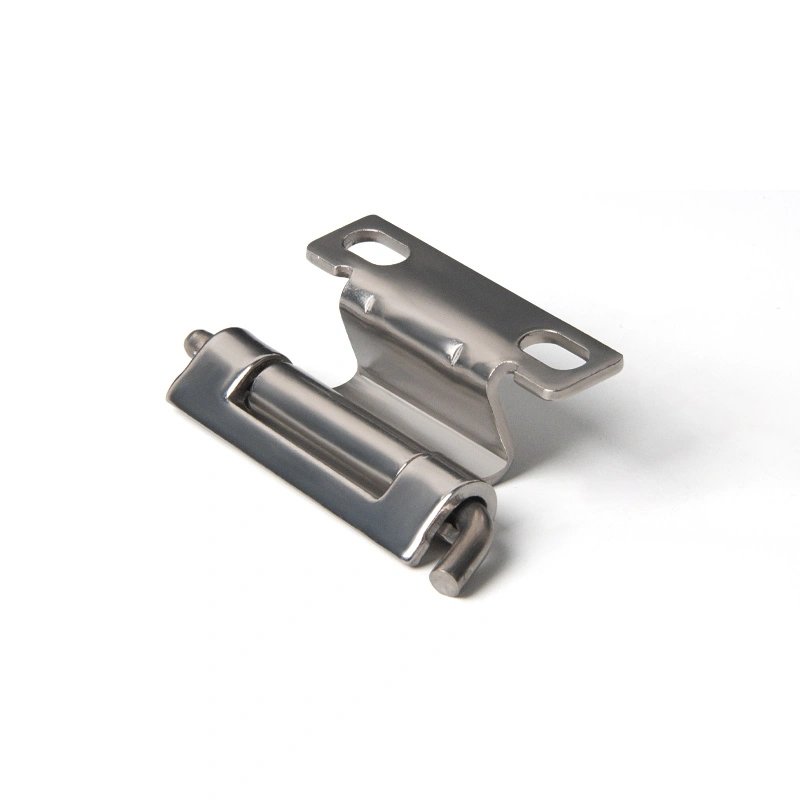

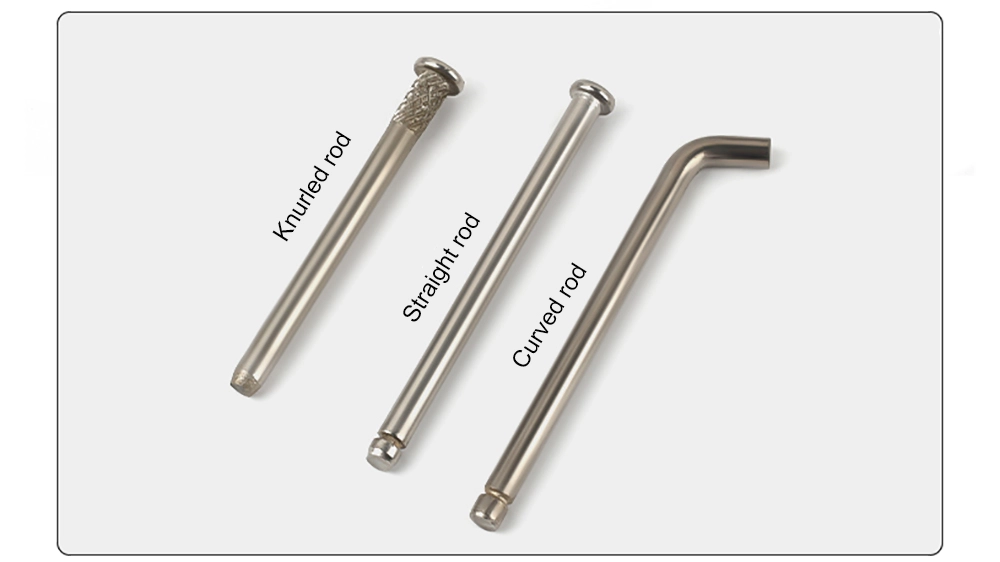

En av de mer praktiska detaljerna på det avtagbara gångjärnet för distributionspanelen är valet av tre stångtyper: räfflade, raka och böjda. Den räfflade stången ger greppstrukturen till stiftet, vilket hjälper till att motstå att lossna under vibrationer. Den raka stången är standardalternativet och passar de flesta allmänna kapslingsapplikationer. Den böjda stången är formad för att underlätta borttagning av stift för hand, vilket kan vara användbart där gångjärnet är åtkomligt ofta eller i trånga utrymmen.

Alla stångtyper på det avtagbara gångjärnet för distributionspanelen fungerar med samma Φ4 öppna låsring som låser stiftet när det väl sitter. Öppningsvinkeln över hela CL250-serien är cirka 120°, vilket ger tillräckligt med fritt utrymme för de flesta skåpdörrsbehov utan att kräva en hel 180° svängning.

Installation och montering

Det avtagbara gångjärnet för distributionspanelen stöder två installationsmetoder – skruvmontering och svetsning – vilket innebär att det kan användas i både tillverkade plåtkapslingar och hopskruvade skåp. För skruvmontering använder CL250-1 en enda Φ6,5 mm slits, medan CL250-2 och CL250-3/4-modellerna använder ovala spår eller dubbla hål som tillåter viss positionsjustering under installationen.

När det väl har installerats gör det avtagbara gångjärnet för distributionspanelen att dörrbladet kan tas bort genom att dra i stiftet - inga verktyg behövs. Detta gör den väl lämpad för kapslingar som kräver periodisk borttagning av dörr för åtkomst av kablar eller internt underhåll. Låsringen hindrar stiftet från att lossna vid regelbunden användning, så det finns ingen risk för att dörren oväntat lossnar mitt i driften.

Applikationsscenarier

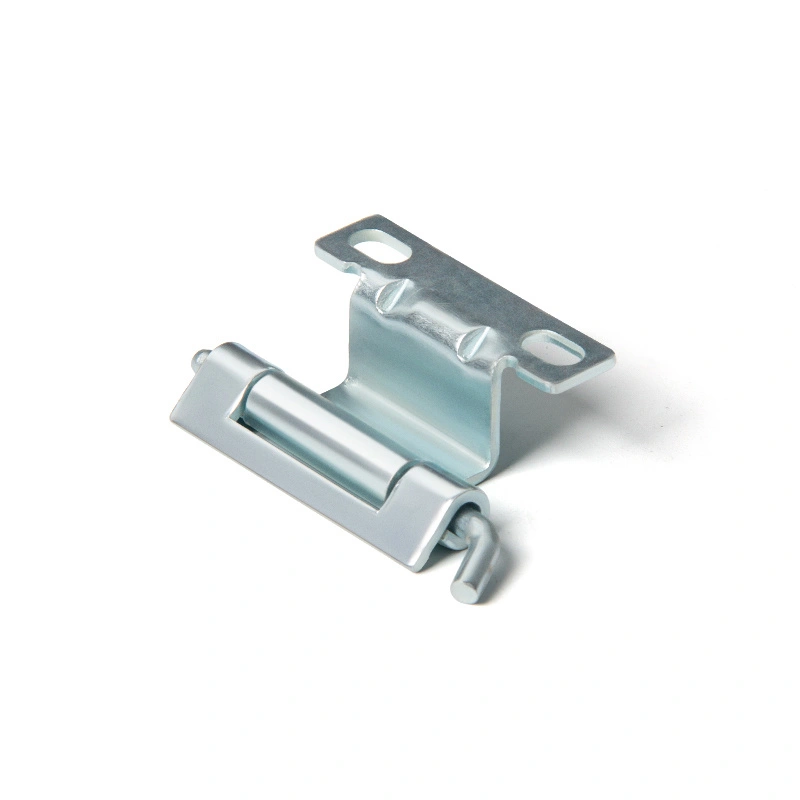

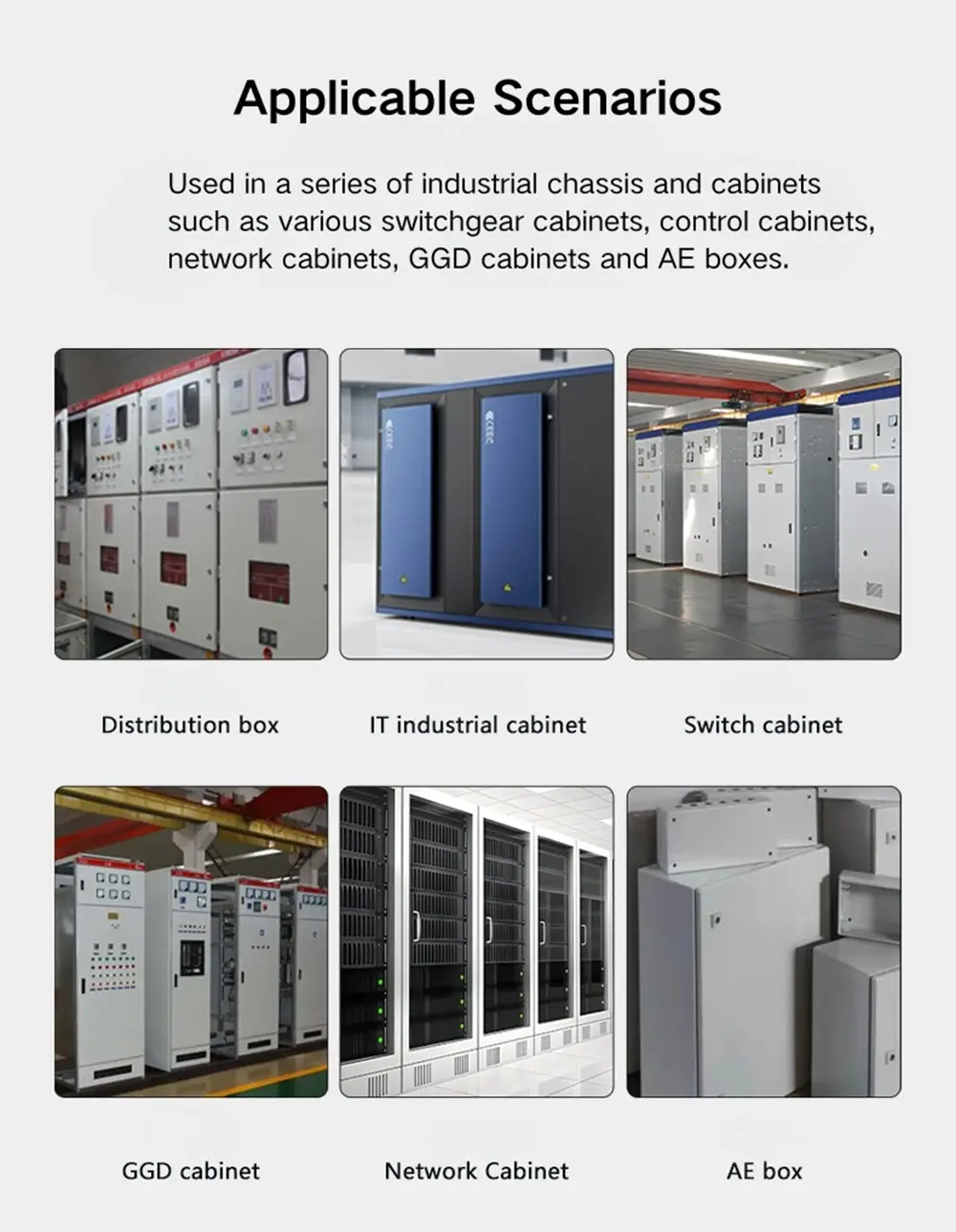

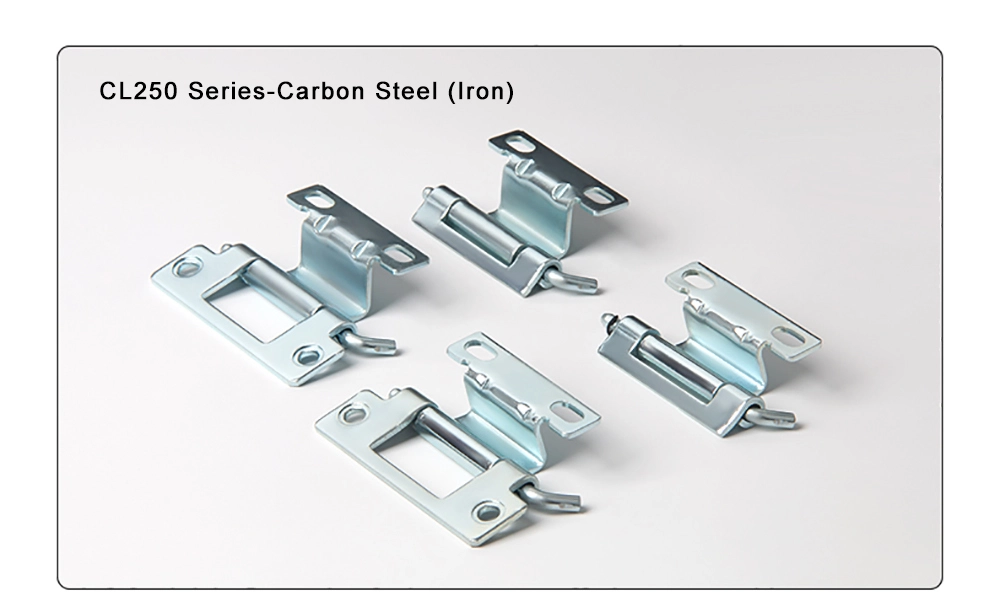

Det avtagbara gångjärnet för distributionspanelen dyker oftast upp på distributionslådor, dörrar till styrskåp och industriutrustningsskåp - var som helst en dörr behöver lossna rent utan att demontera ramen. Öppningsvinkeln på 120° räcker för bekväm åtkomst till panelinredning i de flesta installationer, och eftersom både skruvmontering och svetsning stöds, passar den in i de flesta skåptillverkningsuppsättningar utan någon justering. På materialsidan är det zinkpläterade kolstålfördelningspanelen Removable Hinge det bästa alternativet för standard inomhuskapslingar i torra förhållanden. 304-versionen av rostfritt stål är det bästa valet för utomhusställverk, kustinstallationer eller någonstans där skåpet kommer att hantera fukt eller korrosion med tiden. 304-versionen av rostfritt stål passar bättre för utomhusställverk, kustinstallationer eller alla tillämpningar där kapslingen utsätts för fukt eller korrosiva förhållanden över tid.

FAQ

F1: Vilka modeller ingår i CL250-serien?

CL250-serien innehåller fyra modeller: CL250-1, CL250-2, CL250-3 och CL250-4. Alla delar samma strukturella design och öppningsvinkel - skillnaderna mellan dem är i storlek och monteringshålskonfiguration. Välj baserat på dina dörrpaneldimensioner och belastningskrav.

F2: Vad är öppningsvinkeln för CL250-gångjärnet?

Alla fyra CL250-modellerna öppnar upp till cirka 120°. Detta är konsekvent i hela serien oavsett modellstorlek eller material.

F3: Vilka spötyper finns tillgängliga?

CL250-gångjärnet är tillgängligt med tre stångtyper: räfflade, raka och böjda. Räfflade stavar motstår att lossna under vibrationer; raka stavar är standardalternativet; böjda stavar gör det enklare att ta bort stift för hand i täta eller ofta åtkomliga installationer.

F4: Hur är stiftet säkrat när det väl har installerats?

Alla CL250-modeller använder en Φ4 öppen låsring för att låsa gångjärnstappen på plats under normal användning. Stiftet kan tas bort för hand när dörren behövs, utan att behöva verktyg.

F5: Vilka installationsmetoder stöds?

CL250-gångjärnet kan installeras genom skruvmontering eller svetsning, beroende på din skåptillverkningsmetod. Monteringshålskonfigurationer varierar beroende på modell — se måttritningarna för spårstorlek och avståndsdetaljer.

F6: Vilka material finns tillgängliga?

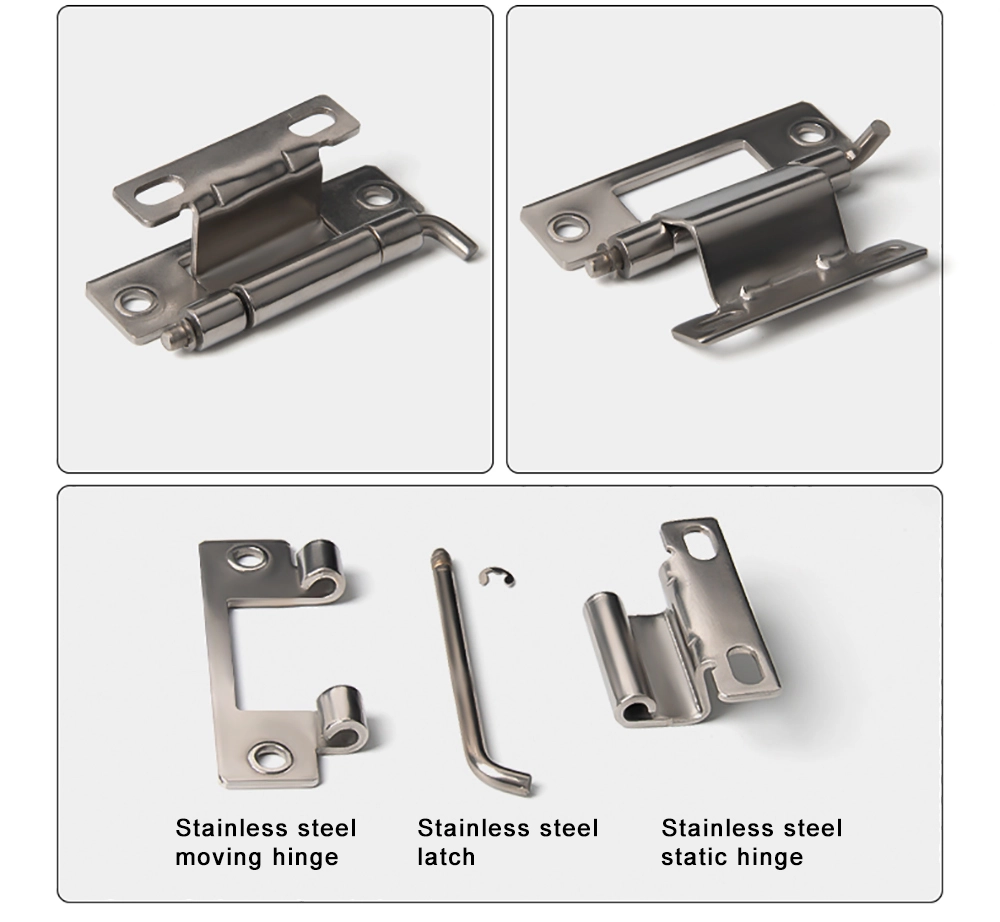

CL250-gångjärnet kommer i förzinkat kolstål och 304 rostfritt stål. Kolstål passar inomhus, torra miljöer; 304 rostfritt stål är det rätta valet för utomhuskapslingar, utrymmen med hög luftfuktighet eller korrosiva industrimiljöer.
