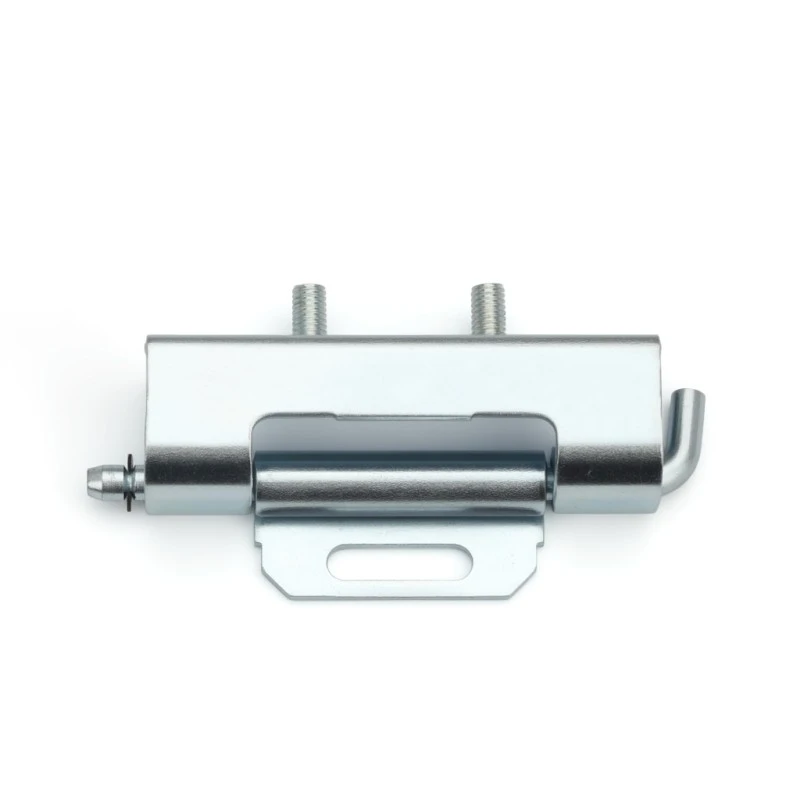

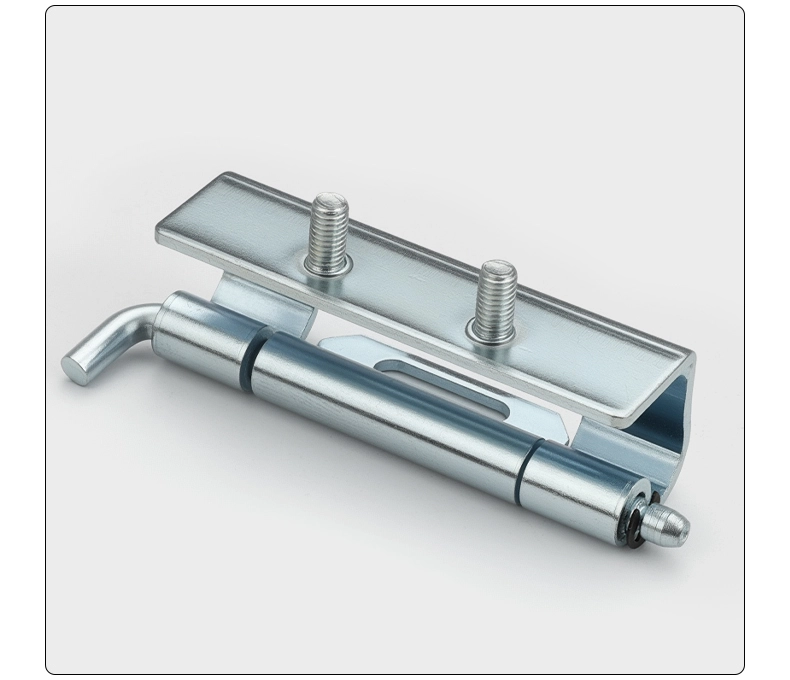

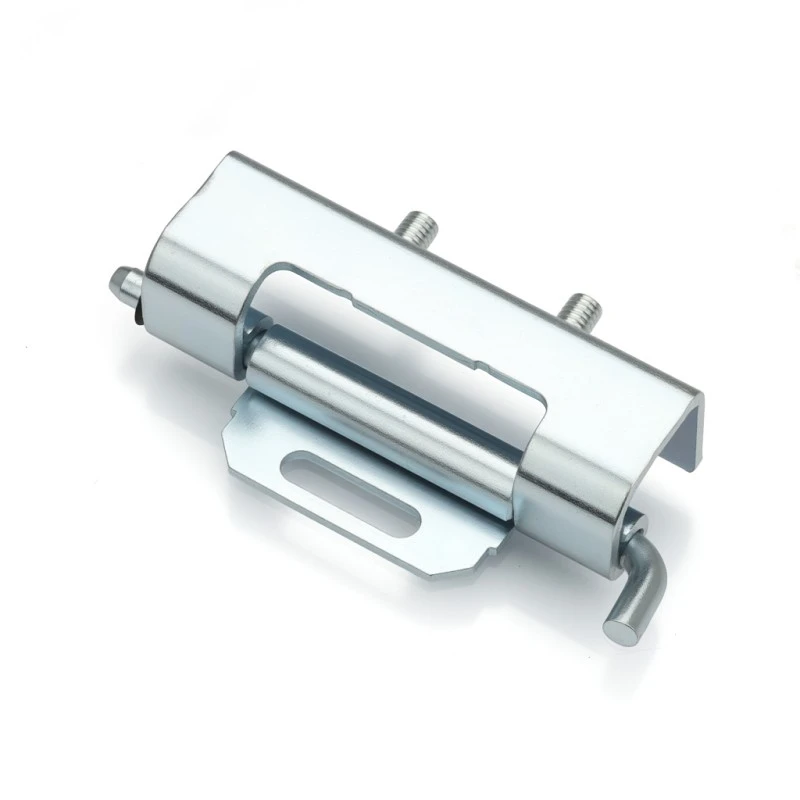

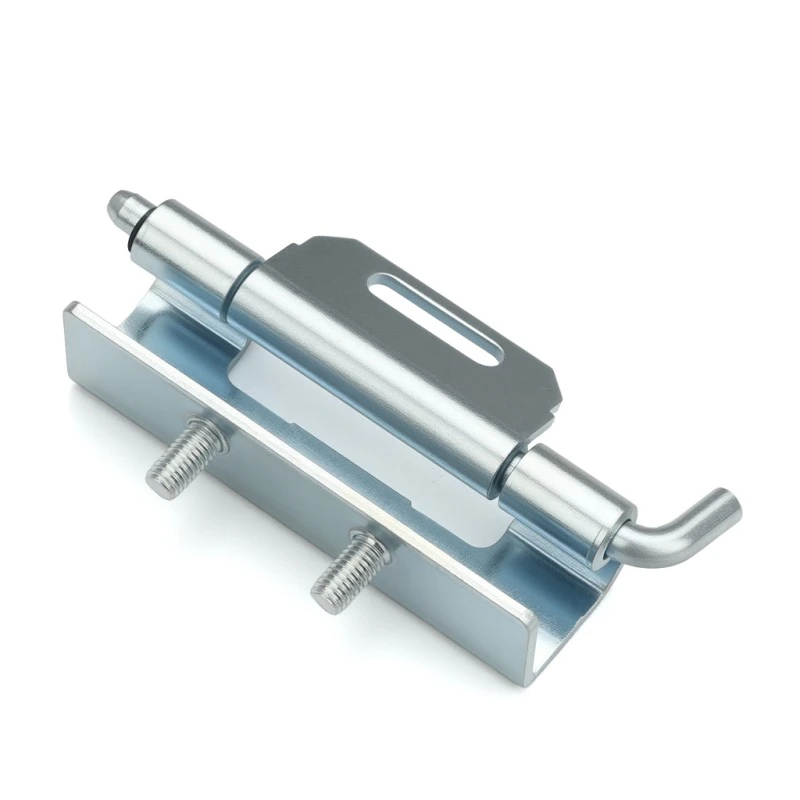

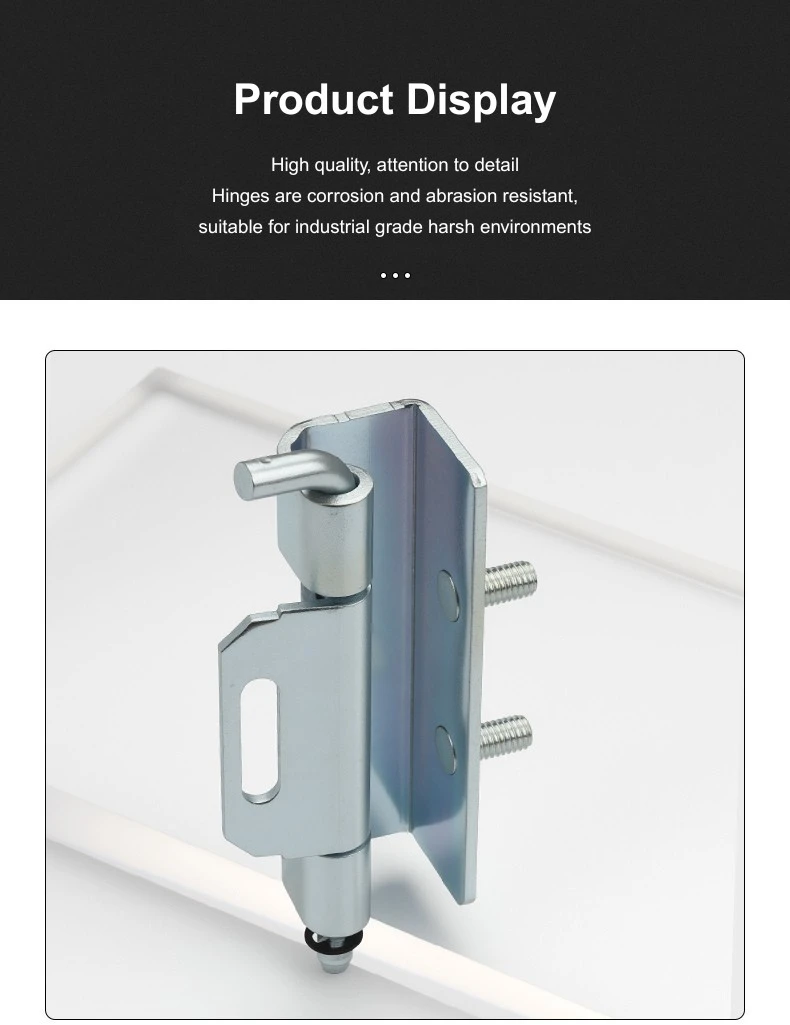

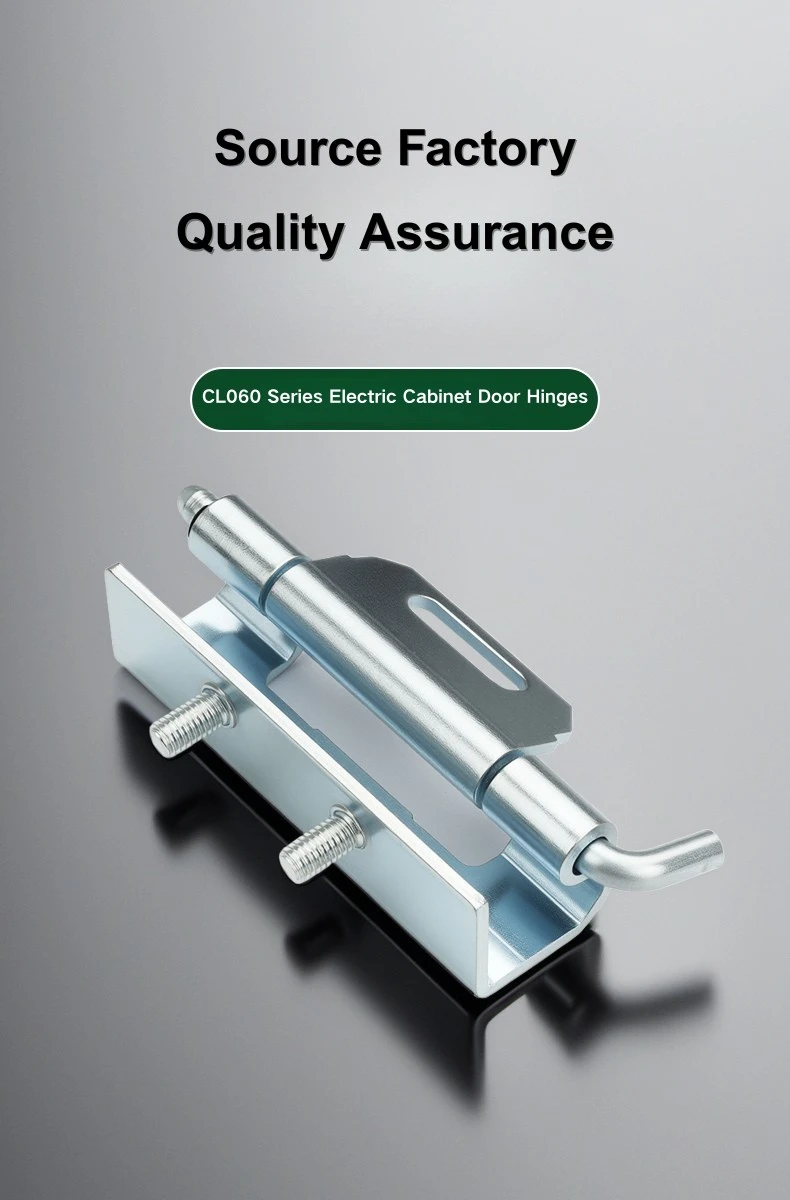

Dolt gångjärn med dubbar

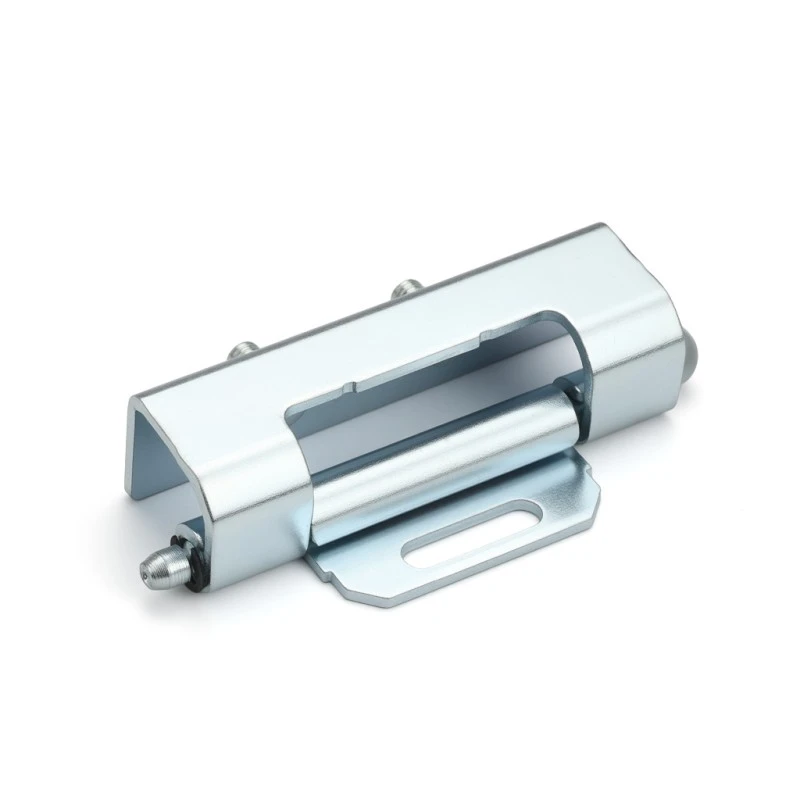

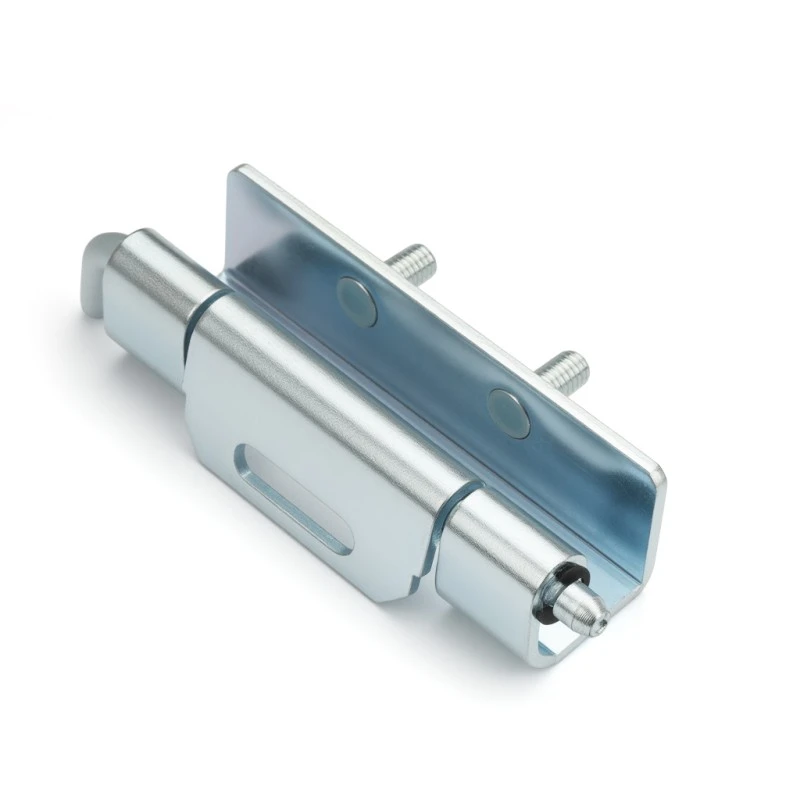

För alla som köper löstagbara höljesgångjärn från Yitai Lock, det dolda gångjärnet med dubbar CL060 klarar både svetsning och muttermontering, och skruvarna ingår redan. Det finns en 19,8 mm slits på monteringsvingen så att du kan finjustera positionen innan du låser den — användbart när du behöver dörren att hänga rakt. Den totala längden kommer in på 86 mm med en 70 mm gångjärnskropp och Φ5 mm pipa.

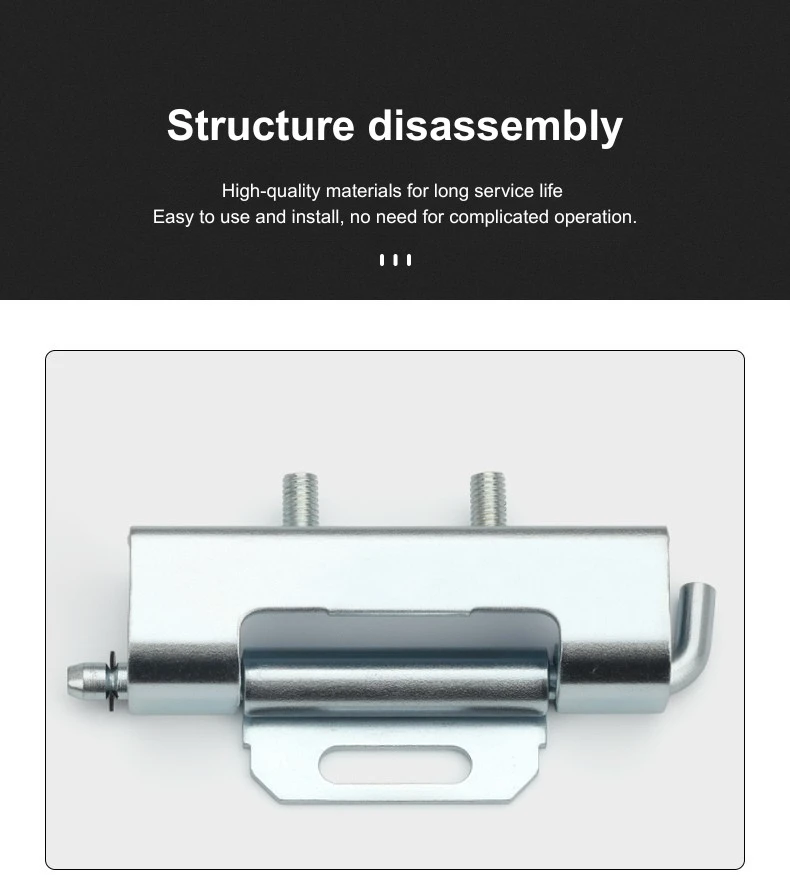

Struktur och dimensioner

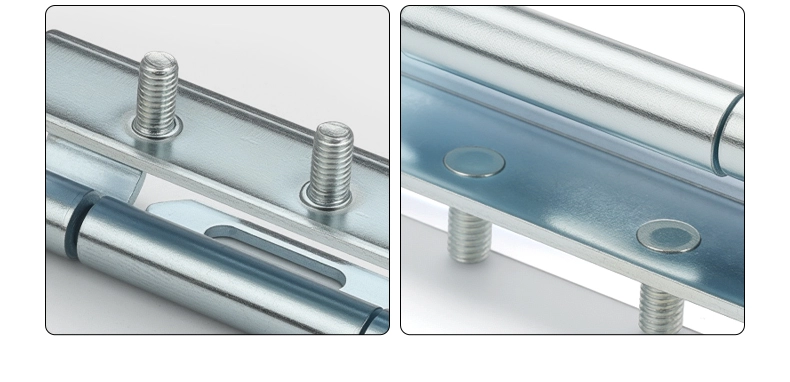

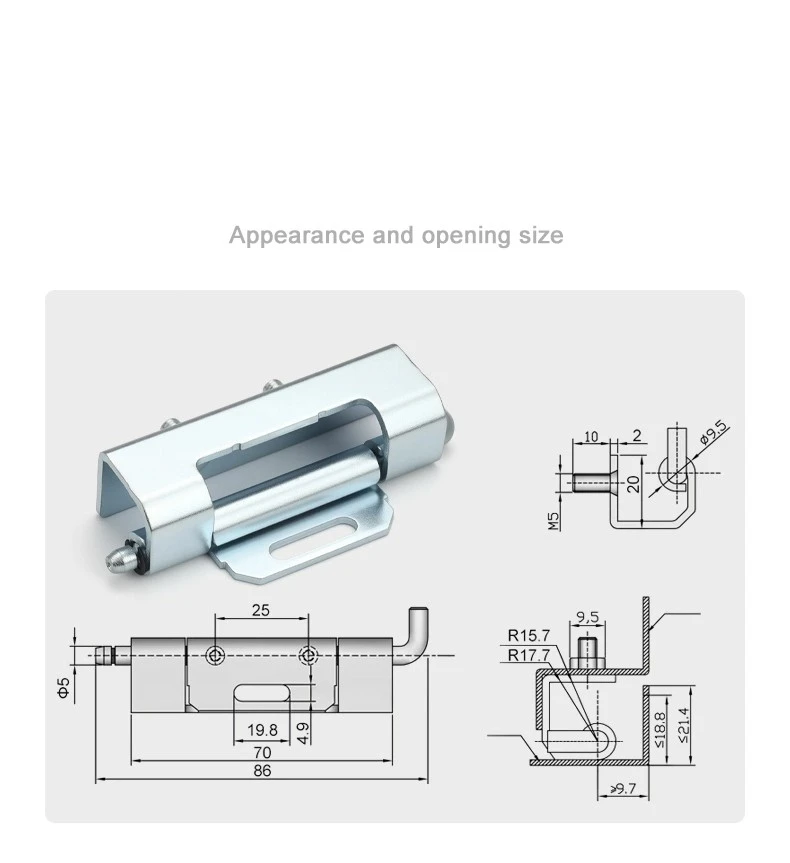

Det dolda gångjärnet med dubbar är 86 mm totalt, med huvudkroppen som tar upp 70 mm av det och monteringsvingen täcker resten. Pipan är Φ5 mm, och själva tappen har ett Φ9,5 mm huvud, ett 10 mm skaft, en 2 mm ansats och M5-gängning - enkelt att koppla in i ramkanalmuttern.

För ramkompatibilitet är det dolda gångjärnet med dubbar designat för kanaler med en inre radie på R15,7 till R17,7 mm, ett dörrpanels frigångsdjup på ≤18,8 mm, en räckvidd i sidled på ≤21,4 mm och en ramöppning på >9,7 mm. Gångjärnskroppen är 22,6 mm bred och monteringsvingen är 25 mm bred — tillräckligt kompakt för att sitta rent inuti ramen utan att sticka ut förbi dörrsidan.

Installation och montering

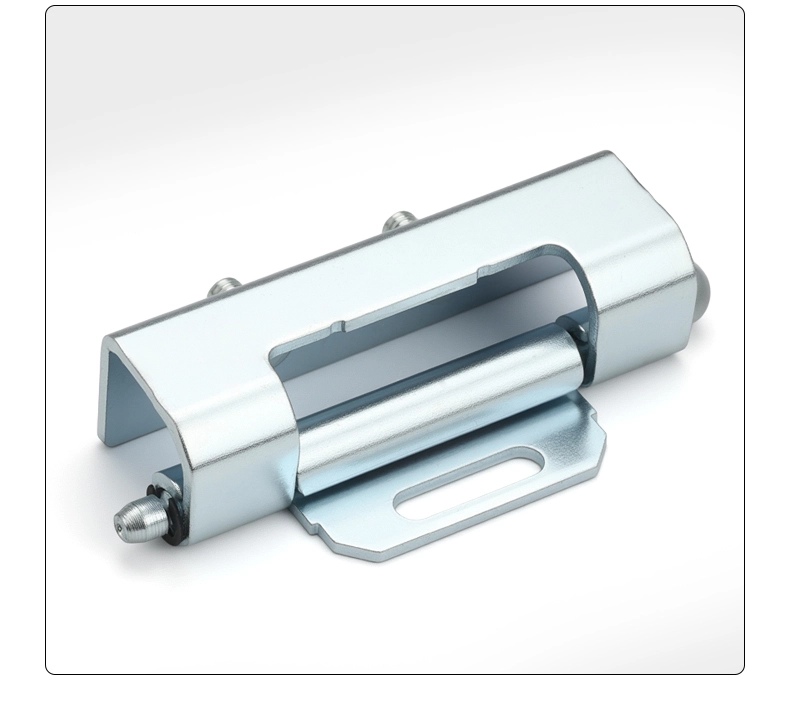

Det dolda gångjärnet med dubbar går in med en kombination av svetsning och muttermontering. Monteringsvingen svetsas till dörrpanelen under tillverkningen, och regeländen griper in i ramkanalen med hjälp av de medföljande M5-skruvarna. Det 19,8 mm långa spåret på vingen ger dig lite utrymme att flytta gångjärnspositionen innan du drar åt allt, vilket gör dörrinriktningen mycket mindre krånglig under monteringen.

När allt är fixat på plats låter det dolda gångjärnet med dubbar fortfarande dörren lossna när det behövs - koppla bara ur reglaget från ramkanalen och dörren lyfts fritt. Den svetsade vingen stannar på dörrpanelen permanent, så att ta av dörren påverkar inte gångjärnsmonteringen alls. Det är en praktisk funktion för skåp som behöver ta bort dörren för kabeldragningar eller intern åtkomst.

Applikationsscenarier

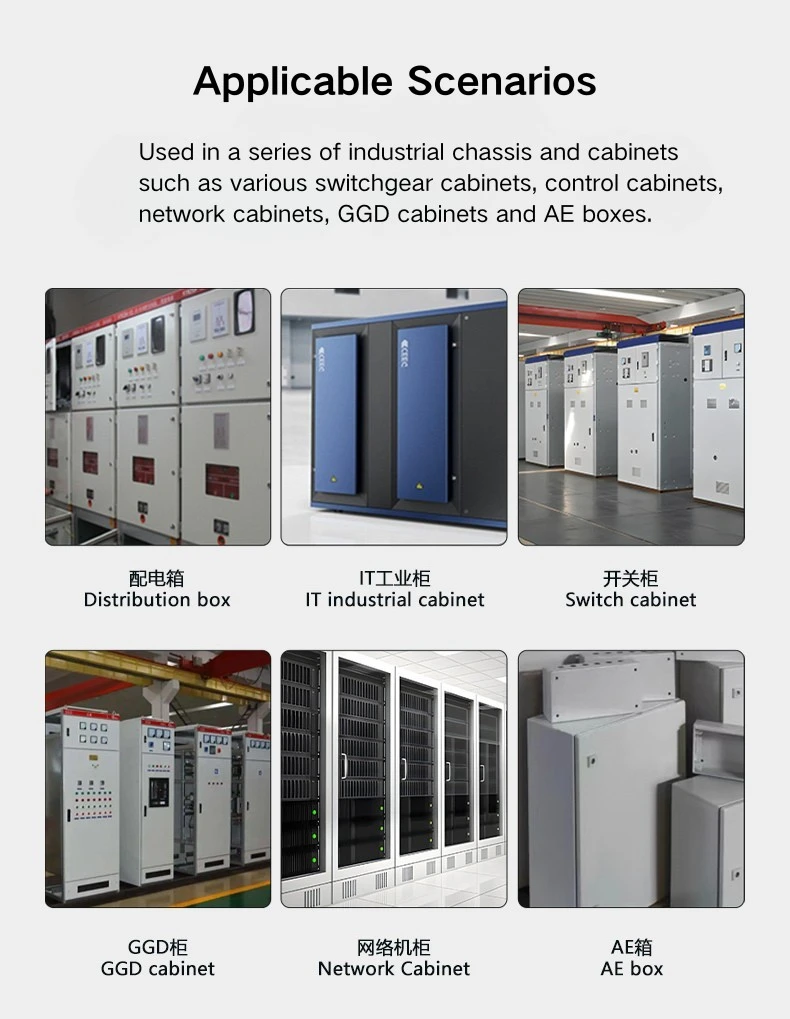

Det dolda gångjärnet med dubbar dyker oftast upp på fördelningspaneldörrar, ställverkskapslingar, nätverksskåpsdörrar och industriella utrustningsskåp där det är viktigt att hålla utsidan rent. Eftersom gångjärnet sitter inuti ramen, är det inget synligt på utsidan när dörren är stängd - ingen utskjutande pipa, ingen exponerad vinge.

Den avtagbara sidan av det dolda gångjärnet med dubbar är också praktiskt för skåp som sätts ihop i verkstaden och skickas till platsen - dörren kan lossna för transport och sättas på igen när skåpet är på plats. Den galvaniserade kolstålfinishen är bra för vanliga industriella inomhusmiljöer, och vid 86 mm passar gångjärnet de dimensioner för ramkanal som du vanligtvis hittar på distributions- och ställverkskapslingar.

FAQ

F1: Vad är den totala storleken på CL060-gångjärnet?

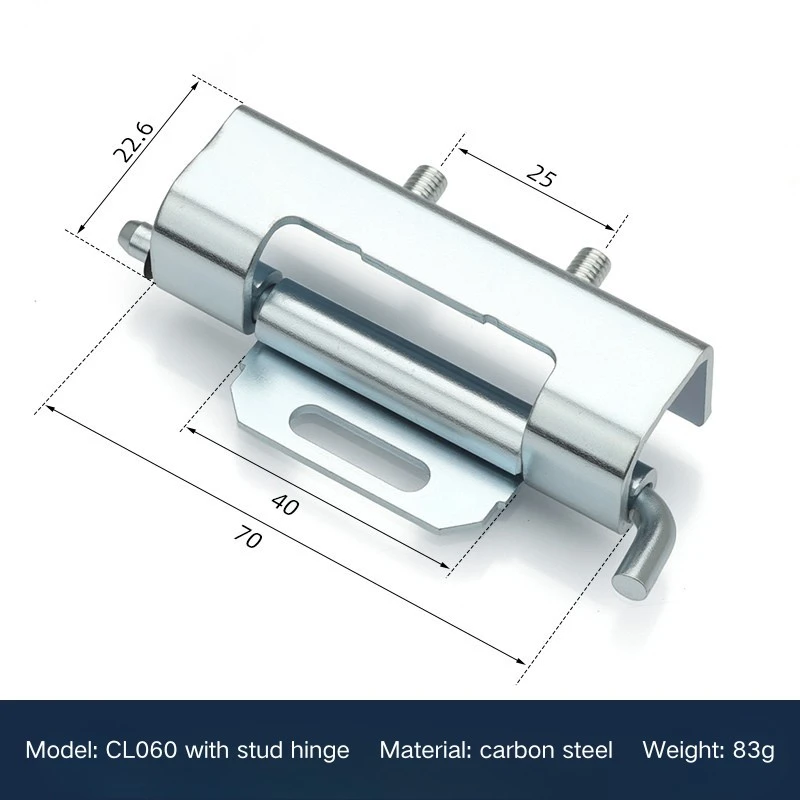

Det dolda gångjärnet CL060 har en total längd på 86 mm, en gångjärnskroppslängd på 70 mm och en cylinderdiameter på Φ5 mm. Monteringsvingen är 25 mm bred och gångjärnskroppen är 22,6 mm bred. Den totala vikten är 83g.

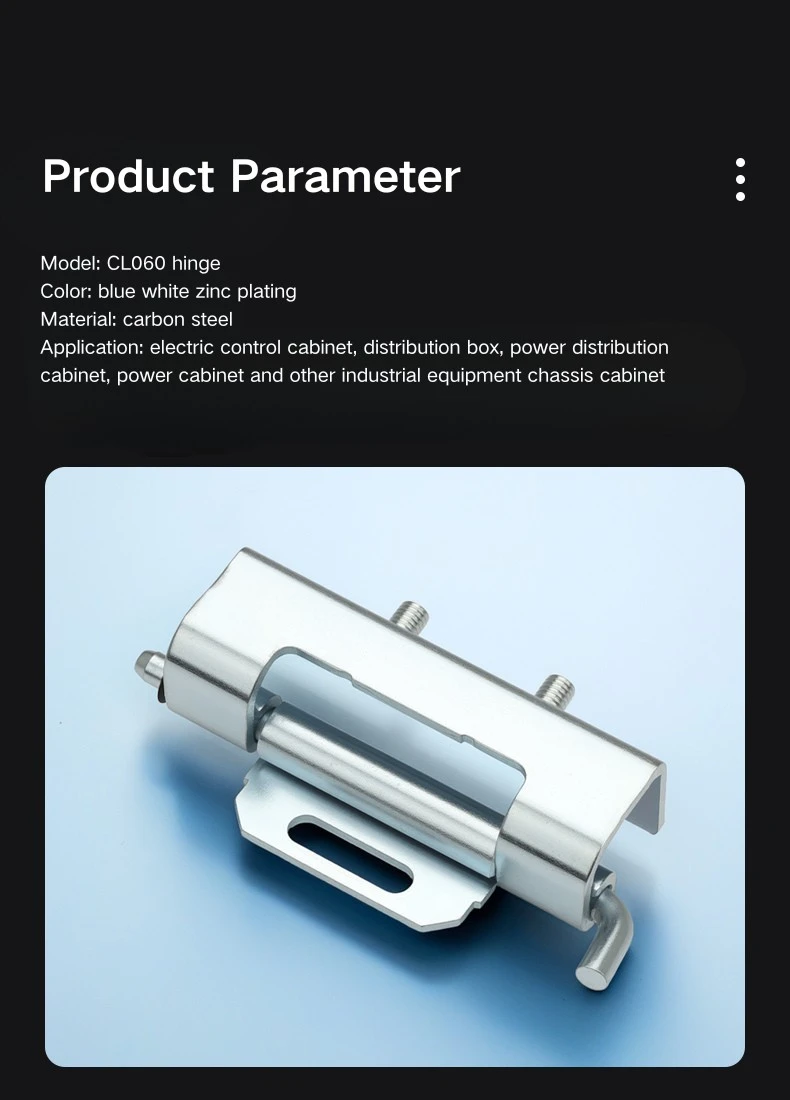

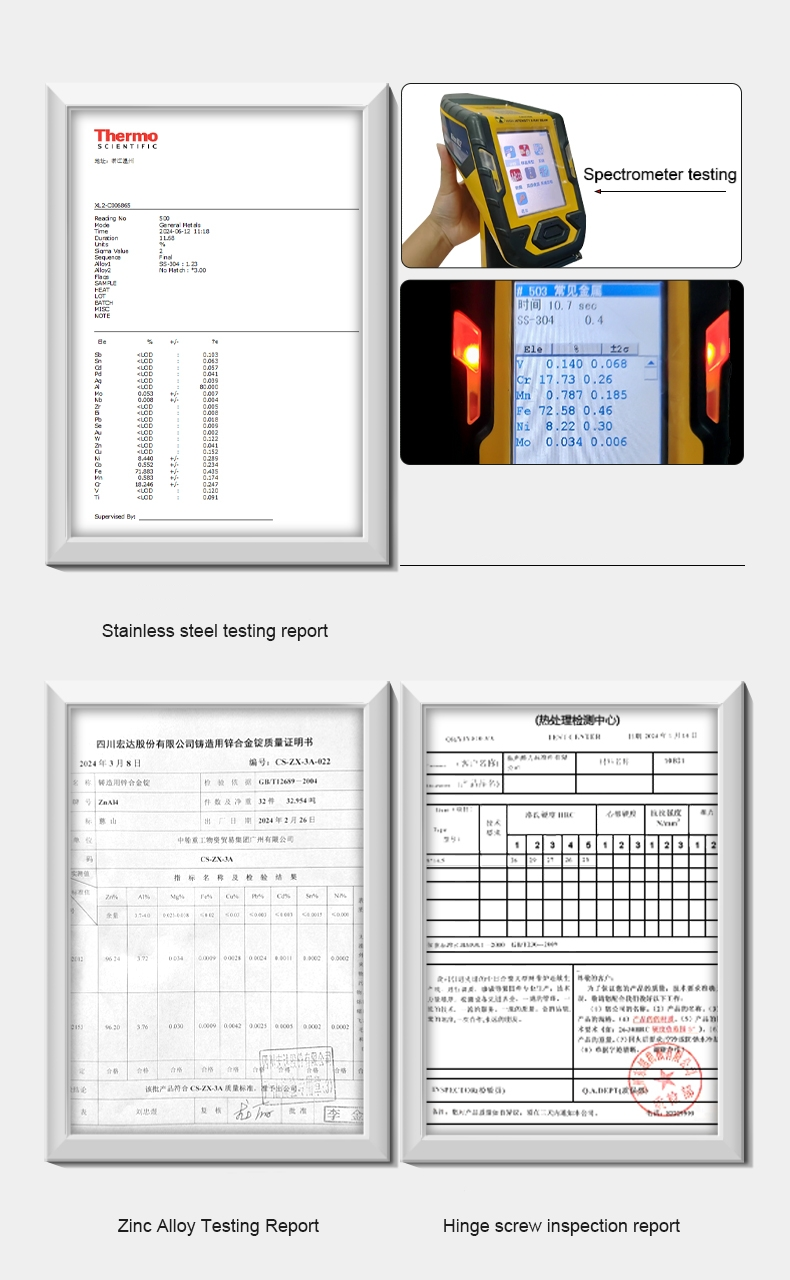

F2: Vilket material är CL060 gjord av?

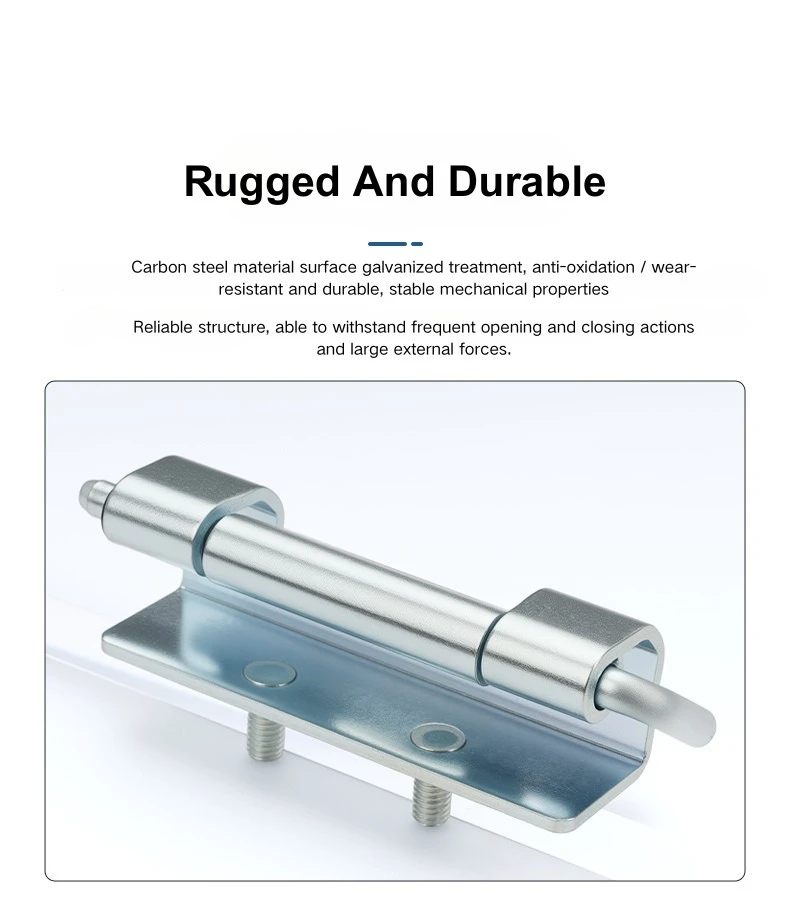

CL060 är tillverkad av kolstål med galvaniserad finish. Den finns för närvarande endast i en specifikation.

F3: Hur installeras CL060?

CL060 använder en kombination av svetsning och muttermontering. Monteringsvingen är svetsad till dörrpanelen och regeln griper in i karmkanalen med hjälp av de medföljande M5-skruvarna. Det slitsade monteringshålet tillåter positionsjustering innan slutlig fixering.

F4: Vilka är dubbmåtten?

Dubben har en Φ9,5 mm huvuddiameter, en 10 mm skaftlängd, en 2 mm ansats och är gängad M5. Den griper in i en ramkanal med en öppning på >9,7 mm.

F5: Vilka ramkanaldimensioner passar CL060?

Det dolda gångjärnet CL060 passar in i en ramkanal med en inre radie på R15,7 till R17,7 mm. Dörrpanelens djupavstånd är ≤18,8 mm och den totala räckvidden i sidled är ≤21,4 mm.

F6: Vilka kapslingstyper är CL060 lämplig för?

CL060 används på distributionspaneldörrar, ställverkskapslingar, industriella nätverksskåp och skåpdörrar för mekanisk utrustning - överallt där ett dolt, löstagbart gångjärn föredras framför ett ytmonterat alternativ.
